Замена заднего видоискателя Polaroid Onestep Close Up

Камеры

Задний видоискатель является первым из двух объективов, через которые глаз наблюдает сцену; часть макрообъектива (откуда камера получила свое название) выдвигается над двумя видоискателями, чтобы помочь фотографу правильно расположить бюст или другой объект для макросъемки.

Доступ к этой части требует глубокого разборки камеры и может привести к значительным незначительным повреждениям, поэтому будьте очень осторожны как при разборке, так и при сборке.

Шаг 1

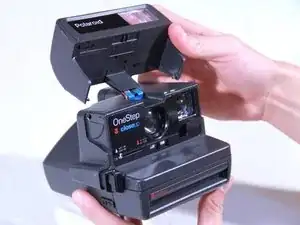

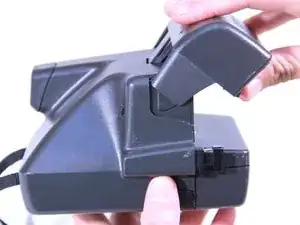

Начните с того, что откройте верхнюю часть камеры (модуль вспышки) под небольшим углом.

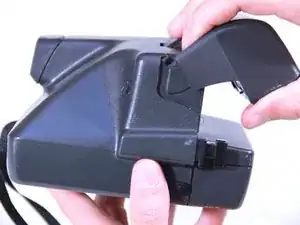

Затем наклоните модуль вспышки немного вверх и осторожно отсоедините соединения.

Будьте осторожны, чтобы не повредить ленточный кабель. Это критично для работы вспышки.

Шаг 2

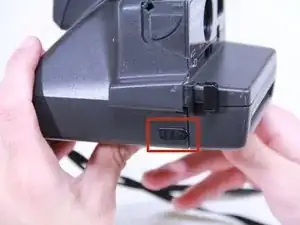

Сдвиньте кнопку действия на нижней части камеры, чтобы открыть низ.

Шаг 3

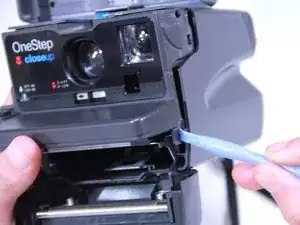

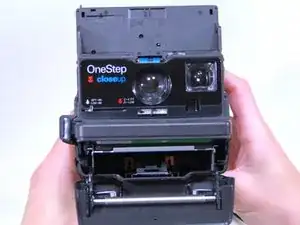

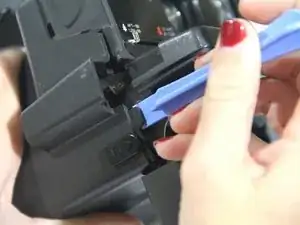

Вставьте синюю пластиковую открывашку между задней крышкой и пластиковыми вкладками прямо под полкой и осторожно подденьте.

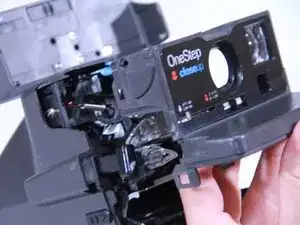

Снимите лицевую панель.

Шаг 4

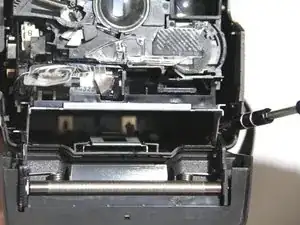

Чтобы снять заднюю крышку, используйте лопатку, чтобы освободить стороны металлической рамы снизу. Если лопатка находится под угрозой сломаться, безопасно использовать отвертку.

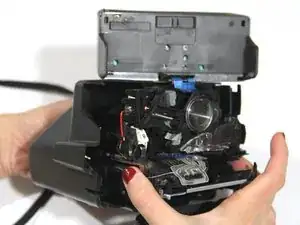

После этого вся внутренняя сборка должна отделиться от задней крышки. Осторожно удалите её.

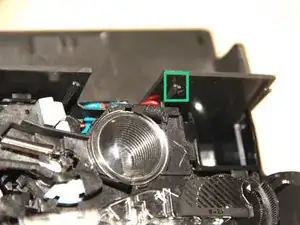

При сборке, вставляя основную сборку обратно в пластиковый корпус, не позволяйте мелкому красному проводу (виден на третьем изображении) зацепиться за маленький черный крючок на корпусе (зеленый)! Провод должен быть прижат, чтобы не зацепиться.

Шаг 5

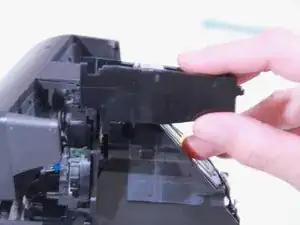

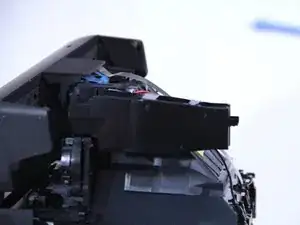

После снятия задней крышки опустите вспышку. Сборка заднего видоискателя расположена с левой стороны камеры, если смотреть на неё сзади.

Просто покачайте сборку, чтобы освободить её.

Шаг 6
