Замена второй половины материнской платы Sony Cyber-shot DSC-W55

Сдвиньте крышку батареи в направлении стрелки.

Подтяните крышку батареи на себя.

Переключите синий фиксатор, чтобы батарея выскочила.

Извлеките батарею из камеры.

Отверткой Phillips #00 выкрутите два винта с панели предостережения.

Снимите эту панель.

Осторожно: возможное падение деталей.

Отверткой Phillips #00 выкрутите винт с левой стороны камеры (на боковой панели, где выдавлена надпись «3x optical zoom»).

Снимите панель.

Отверткой Phillips #00 выньте винт с нижней части камеры, ближайший к задней крышке.

Аккуратно снимите заднюю крышку.

Она может быть немного тугой, поэтому при снятии потребуется небольшая сила. Действуйте осторожно.

Отверткой Phillips #00 выньте винт с правой стороны (там, где была панель предостережения).

Отверткой Phillips #00 выньте маленький винт на нижней части камеры, крепящий переднюю панель.

Аккуратно снимите переднюю панель.

Приподнимите корпус с небольшим усилием, чтобы защёлки вышли. Действуйте осторожно.

Откиньте чёрные фиксирующие защёлки. Может понадобиться пинцет.

Отсоедините два оранжевых кабеля.

Осторожно вытащите блок объектива из корпуса камеры.

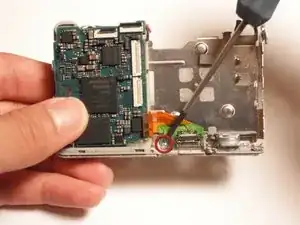

Отверткой Phillips #00 выкрутите чёрный винт на материнской плате.

Пинцетом отсоедините два оранжевых кабеля в верхней части материнской платы.

Поднимите материнскую плату из её посадочного места.

Для AV-разъёма отсоедините нижний оранжевый кабель.

Для ЖК-экрана отсоедините верхний оранжевый кабель с правой стороны материнской платы.

Для снятия материнской платы отсоедините все оранжевые кабели.

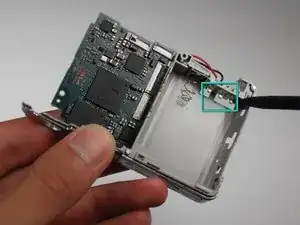

Осторожно: не повредите красный, белый и чёрный провода при подъёме платы.

Убедитесь, что оранжевые кабели материнской платы отсоединены от ЖК-экрана.

Снимите ЖК-экран с петли.

Убедитесь, что ЖК-экран прикреплён к плате на задней части камеры.

Снимите переключатель с задней части камеры. Он легко снимается.

Отверткой Phillips #00 выкрутите винт из корпуса камеры.

Отсоедините оранжевый кабель, соединяющий верхнюю часть камеры и плату. Он должен выйти прямо при небольшом усилии.

Снимите плату и ЖК-экран с камеры.

Плата может потребовать лёгкого подтягивания вверх ногтем или пинцетом.

Убедитесь, что оранжевые кабели верхней части отсоединены от материнской платы.

Отверткой Phillips #00 выньте винт в верхней части задней стороны.

Снимайте верхнюю часть медленно и осторожно. Она ещё частично прикреплена и может потребовать небольшого усилия.

Медленно выкрутите сборку вспышки.

Она прикреплена к петле, поэтому потребуется небольшое усилие.

Убедитесь, что красный, белый и чёрный провода всё ещё подключены к камере.

Отверткой Phillips #00 выкрутите винт рядом с AV-разъёмом.

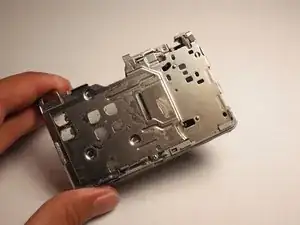

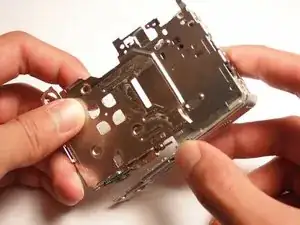

Снимите нижнюю часть корпуса камеры (ту, куда вставляется батарея).

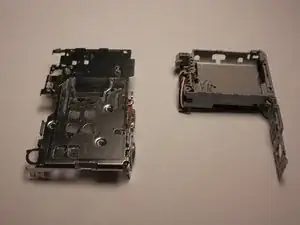

Это должно разделить корпус на две части. Отложите одну часть в сторону.

Чтобы снять обжимы, используйте лопатку, чтобы поддеть золотую часть обжима и осторожно вытяните провод.

Осторожно, не отрывайте обжимы от проводов.

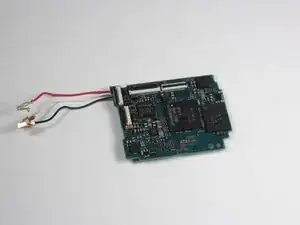

Снимите плату с камеры.
