Замена сборки вспышки Sony Cyber-shot DSC-W55

Сдвиньте крышку батареи в направлении, указанном стрелкой.

Вытащите крышку батареи на себя.

Сдвиньте синий переключатель, чтобы батарея выскочила.

Уберите батарею из камеры.

С помощью отвертки Phillips #00 удалите два винта с панели предостережения.

Снимите эту панель.

Будьте осторожны с падающими частями.

Удалите винт с помощью отвертки Phillips #00 с левой стороны камеры (где на боковой панели выгравировано '3x optical zoom').

Снимите панель.

Удалите винт с помощью отвертки Phillips #00 с нижней части камеры, ближе к задней крышке.

Осторожно снимите заднюю крышку.

Она может быть немного тугой, поэтому используйте силу для её снятия. Действуйте осторожно.

Удалите винт с помощью отвертки Phillips #00 с правой стороны (где раньше была панель предостережения).

Удалите маленький винт с помощью отвертки Phillips #00 внизу камеры, прикрепленный к передней крышке.

Осторожно снимите переднюю крышку.

Немного приложите силу, чтобы снять корпус. Действуйте осторожно.

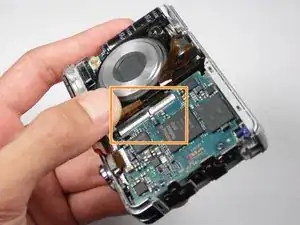

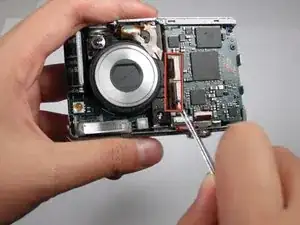

Сдвиньте черные крепежи. Может понадобиться пинцет.

Отсоедините два оранжевых кабеля.

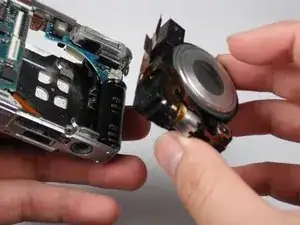

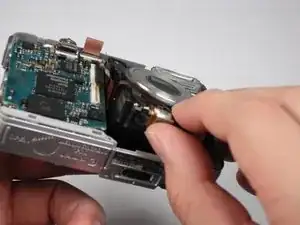

Осторожно вытащите контейнер с объективом из камеры.

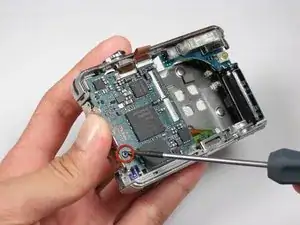

Удалите черный винт с помощью отвертки Phillips #00 на материнской плате.

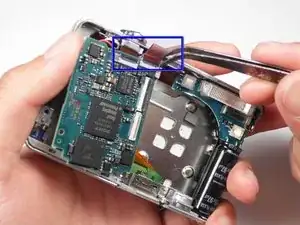

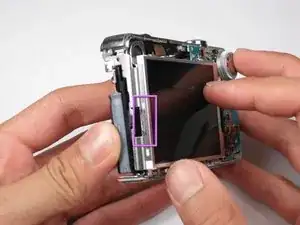

С помощью пинцета удалите два оранжевых кабеля на верхней части материнской платы.

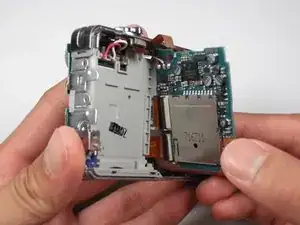

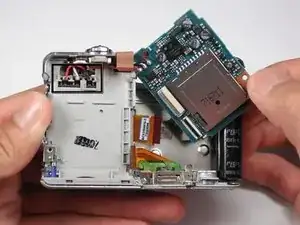

Поднимите материнскую плату из её слота.

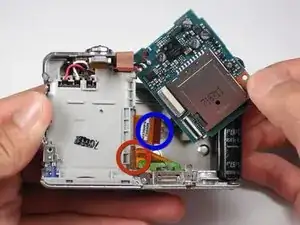

Для порта AV отсоедините нижний оранжевый кабель.

Для экрана LCD отсоедините верхний оранжевый кабель с правой стороны материнской платы.

Для материнской платы отсоедините все оранжевые кабели.

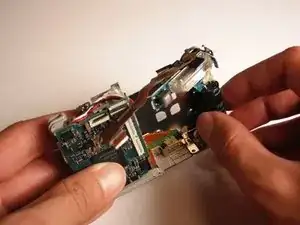

Будьте осторожны, чтобы не повредить красные, белые и черные провода при поднятии платы.

Убедитесь, что оранжевые кабели от материнской платы отсоединены от экрана LCD.

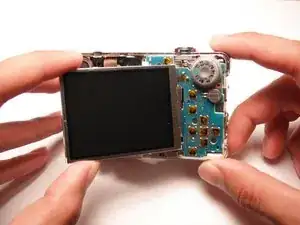

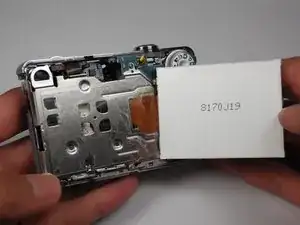

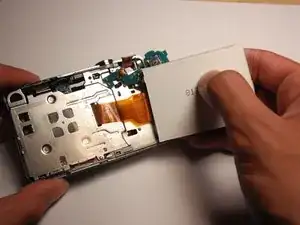

Поднимите экран LCD от петель.

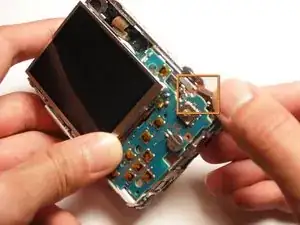

Убедитесь, что экран LCD подключен к чипу на задней стороне камеры.

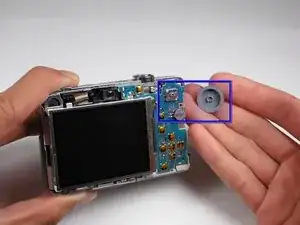

Снимите поворотный переключатель с задней стороны камеры. Он легко снимается.

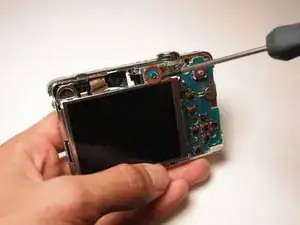

Удалите винт с помощью отвертки Phillips #00 из камеры.

Удалите оранжевый кабель, который соединен между верхней частью камеры и чипом. Он должен легко выскользнуть с небольшим усилием.

Снимите чип и экран LCD теперь из камеры.

Для удаления чипа может понадобиться слегка потянуть его вверх ногтем или пинцетом.

Убедитесь, что оранжевые кабели верхней детали отсоединены от материнской платы.

Удалите винт с помощью отвертки Phillips #00 на верхней части задней стороны.

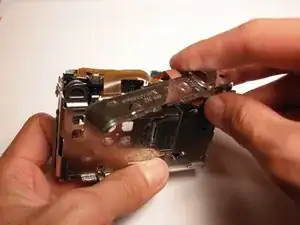

Снимайте верхнюю часть медленно и осторожно. Она всё ещё слегка прикреплена и может требовать немного силы.

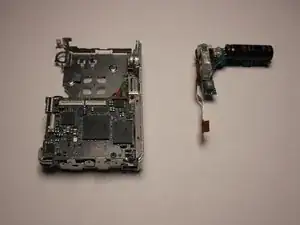

Осторожно выкрутите сборку вспышки.

Она прикреплена к петле, поэтому потребуется немного усилий.
