Замена объектива Sony Cyber-shot DSC-W570
Если объектив камеры не движется, повреждён или даёт размытые снимки, используйте это руководство, чтобы безопасно снять и заменить объектив в Вашей Sony Cyber-shot DSC-W570.
Перед началом замены продуйте сжатым воздухом, чтобы удалить загрязнения, и извлеките карту памяти, чтобы очистить и этот отсек.
Альтернативным решением может быть удерживание кнопки спуска затвора и одновременное нажатие кнопки питания. Если объектив по-прежнему не открывается, не втягивается или не выдвигается, выполните сброс устройства и внимательно следуйте инструкциям для успешной замены и восстановления работоспособности камеры.
Перед началом ремонта убедитесь, что камера выключена, не подключена к зарядному устройству и изъята батарея.
В этом руководстве предполагается снятие конденсатора. Хотя конденсаторы в камерах относительно небольшие, они всё ещё могут хранить заряд, способный вызвать удар током. Для безопасности конденсатор должен быть правильно разряжен.
Это руководство покажет, как создать простой инструмент на основе резистора для безопасного разряда конденсатора.
Шаг 1
Переверните камеру дном вверх.
Найдите фиксатор и сдвиньте его в положение «открыто».
Инструменты не требуются.
Шаг 2
Нажмите синий зажим вперёд, чтобы освободить аккумулятор.
Извлеките аккумулятор и при необходимости замените на новый.
Шаг 3
Начните с того, что поместите камеру дном вверх, чтобы открыть вид на два винта длиной 2,93 мм.
Удалите эти два винта при помощи отвертки Phillips #00.
Убедитесь, что дверь отсека батареи в положении блокировки.
Шаг 4
Положите камеру на левый бок так, чтобы два винта длиной 2,93 мм были сверху.
Удалите два винта длиной 2,93 мм с помощью отвертки Phillips #00.
Храните все винты на устойчивой поверхности, чтобы не потерять их.
Шаг 5
Положите камеру на правый бок так, чтобы она была обращена вверх.
Удалите последние два винта длиной 2,93 мм с помощью отвертки Phillips #00.
Шаг 6
Разверните устройство объективом вверх.
Теперь, когда все винты выкручены, используйте пластиковую лопатку, чтобы снять переднюю крышку.
Осторожно подденьте каждый угол крышки, чтобы снять её.
Когда все углы будут отщёлкнуты, аккуратно снимите крышку и отложите в сторону.
Шаг 7
Переверните устройство так, чтобы экран был обращён вверх.
Задняя крышка теперь видна и готова к снятию.
Используйте пластиковую лопатку, аккуратно поддев вдоль всех углов и сторон камеры.
Осторожно снимите заднюю крышку целиком и отложите в сторону.
Шаг 8
Снятие предыдущей крышки откроет два кабеля, соединяющие ЖК-экран с платой под экраном.
Шаг 9
Снимите ЖК-экран со стороны, противоположной клеммам аккумулятора.
Внимательно следите за двумя шлейфами, упомянутыми в предыдущем шаге. Они по-прежнему будут подключены.
Сторона экрана отогнётся, как показано в следующем шаге.
Шаг 10
Потяните эти два шлейфа прямо назад, чтобы отсоединить их от соответствующих разъёмов.
Внимание: корпус разъёма не нужно перемещать или регулировать. НЕ тяните шлейфы под углом — это может повредить шлейфы и разъёмы. Тяните строго назад!
Шаг 11
Так должна выглядеть камера после снятия двух шлейфов и экрана.
Шлейф объектива отведён в сторону для лучшей видимости.
Шаг 12
Используйте инструмент для разряда, чтобы разрядить конденсатор перед его снятием. Избегайте прикосновения к конденсатору.
После разборки камеры конденсатор потребуется удалить. Используйте пинцет, чтобы аккуратно отвести шлейф от разъёма.
Шаг 13

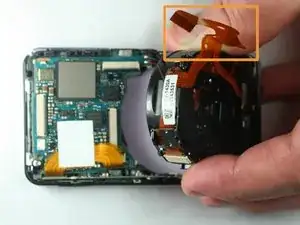

Положив камеру лицевой стороной вниз, отделите ленту, соединяющую остальную часть узла объектива, с помощью пинцета.
Аккуратно выньте модуль объектива пальцами из корпуса камеры.
Будьте осторожны, чтобы не повредить оставшиеся шлейфы.

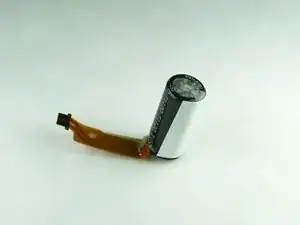

Сборка объектива теперь снята с корпуса камеры и может быть заменена при необходимости.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
