Замена вспышки Sony Cyber-shot DSC-W570
Обязательно извлеките аккумулятор перед началом процедуры и соблюдайте осторожность при обращении с конденсатором вспышки. Не прикасайтесь к выводам конденсатора, иначе вы можете получить сильный удар током.
Шаг 1
Начните с расположения камеры дном вверх, чтобы открыть два винта длиной 2,93 мм
Удалите эти два винта с помощью отвертки Phillips #00
Убедитесь, что крышка отсека аккумулятора находится в запертом положении.
Шаг 2
Поверните камеру на бок, на левую сторону, убедившись, что два винта длиной 2,93 мм направлены вверх
Удалите два винта длиной 2,93 мм с помощью отвертки Phillips #00
Держите все винты на устойчивой поверхности, чтобы не потерять их
Шаг 3
Поверните камеру на правую сторону, убедившись, что она смотрит вверх
Удалите последние два винта длиной 2,93 мм с помощью отвертки Phillips #00
Шаг 4
Разместите устройство так, чтобы объектив камеры был направлен вверх
Теперь, когда все винты выкручены, пластиковой лопаткой можно снять переднюю крышку.
Аккуратно подденьте каждый угол крышки, чтобы снять её
Когда все углы будут поддеты, аккуратно поднимите крышку и отложите в сторону
Шаг 5
Переверните устройство так, чтобы экран был обращён вверх
Задняя крышка теперь должна быть видна и готова к снятию
Используйте пластиковую лопатку, чтобы аккуратно поддеть по углам и по бокам корпуса камеры.
Осторожно снимите всю заднюю крышку и отложите в сторону
Шаг 6
Снятие крышки откроет два кабеля, соединяющие ЖК-экран с платой под экраном.
Шаг 7

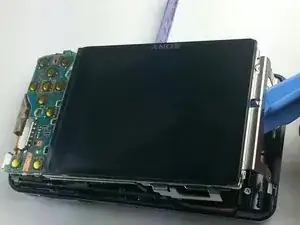

Снимите ЖК-экран со стороны, противоположной клеммам батареи.
Внимательно следите за двумя шлейфами, упомянутыми в предыдущем шаге. Они всё ещё будут подключены.
Сторона поднимется, как показано на следующем шаге.
Шаг 8
Потяните эти два шлейфа прямо назад, чтобы отключить их от соответствующих разъёмов.
Внимание: Корпус не нужно перемещать или регулировать каким-либо образом. НЕ тяните шлейфы под углом — это может повредить шлейфы и разъёмы. Тяните строго по прямой!
Шаг 9

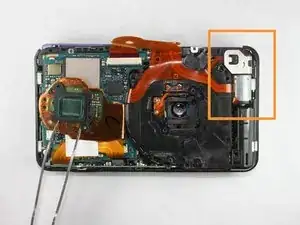

Так должна выглядеть камера после снятия двух шлейфов и экрана.
Шлейф объектива отведён в сторону для более наглядного обзора.
Шаг 10

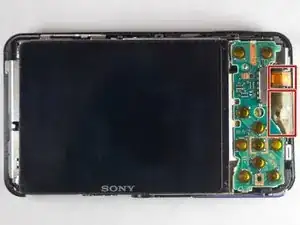

Это кнопки меню. Убедитесь, что параметры вспышки соответствуют сцене. Не заменяйте вспышку до проверки настроек.
Шаг 11
Внимание: Прикосновение к проводам конденсатора может привести к серьёзной травме. Используйте зонд для разряда конденсатора, чтобы безопасно удалить заряды с конденсаторов.

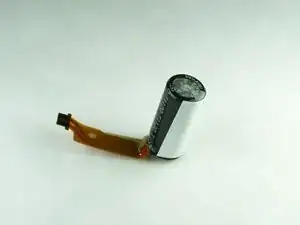

После разборки камеры конденсатор потребуется снять. Шлейфы аккуратно отводятся от разъёма.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
