Замена платы управления вспышкой Sony Cyber-shot DSC-W730

Это всего лишь небольшой шаг после снятия внешнего корпуса. Сделать это можно легко. Будьте осторожны с шлейфами.

Шаг 1

Откройте крышку батареи/карты памяти и удалите 6 винтов (.35 см) с помощью отвертки Philips 000. Два винта будут находиться по бокам, и два — на дне.

Шаг 2

Снимите переднюю часть корпуса с помощью пластикового инструмента для открытия.

Шаг 3

Снимите две серебряные боковые детали с левой и правой сторон.

Шаг 4

Снимите основную заднюю часть. Она должна легко подняться.

Шаг 5

Открутите винт .45 см, расположенный в верхнем правом углу на задней части камеры. После этого снимите зажим, используя лопатку, которая удерживает верхнюю часть на верхнем левом краю спереди камеры. Она должна легко подняться.

Шаг 6

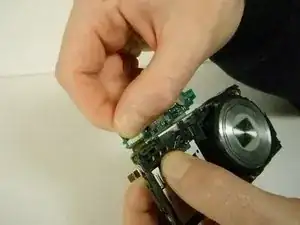

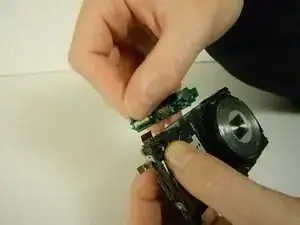

Переверните плату управления и используйте пинцет, чтобы вытащить шлейф, соединяющий плату с материнской платой.

Шаг 7

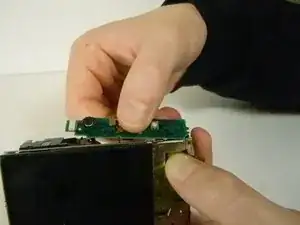

После снятия корпуса удерживайте шлейф возле экрана LCD, который соединяет вспышку с камерой. При этом аккуратно поднимайте плату управления, удерживающую вспышку, пока шлейф не отключится.

Шаг 8
