Замена ушковых креплений ремня Minolta QTsi Maxxum

Отсек для батареек расположен на нижней панели камеры.

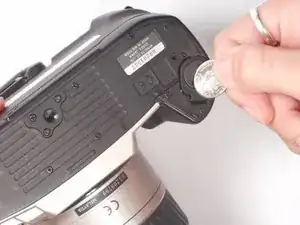

Используйте монету, чтобы открыть отсек для батареек камеры.

Поверните монету против часовой стрелки, чтобы освободить защёлку.

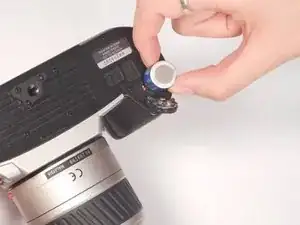

После открытия отсека возьмите батарейки и выньте их из отсека.

В отсеке для батареек должно быть две батарейки.

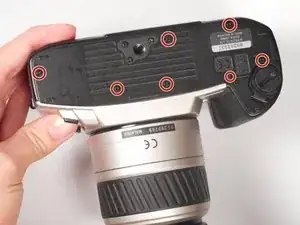

Отвинтите отвёрткой (7) чёрных винтов Phillips #00 длиной 5 мм на нижней части камеры.

Винты расположены по внешнему краю нижней панели.

Будьте осторожны при снятии винтов с панели — их легко потерять.

После снятия всех винтов панель должна легко сняться.

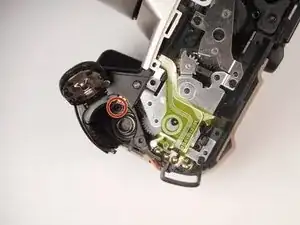

После снятия нижней панели должен быть виден один винт внизу отсека для батареек.

Снимите (1) чёрный винт Phillips #00 длиной 5 мм из отсека для батареек.

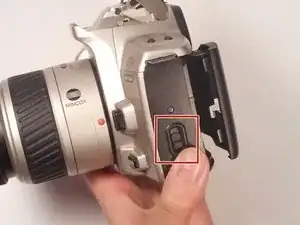

Нажмите кнопку разблокировки на боковой панели, чтобы отщёлкнуть заднюю часть камеры.

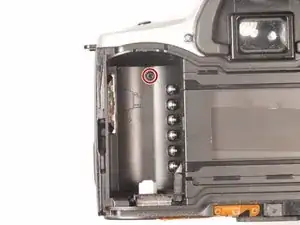

После открытия задней панели станет видима камера с одним винтом внутри.

Удалите (1) чёрный винт Phillips #00 длиной 5 мм внутри.

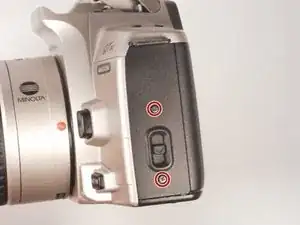

Выньте (2) винта Phillips #00 длиной 5 мм на правой боковой панели камеры.

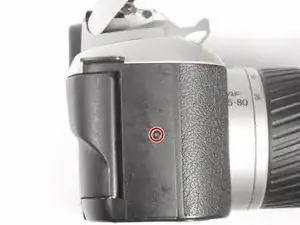

Удалите (1) винт Phillips #00 длиной 5 мм на левой боковой панели камеры.

Снимите боковые панели с камеры и отложите их в сторону.

Будьте осторожны при снятии боковых панелей. Под левой боковой панелью находится пластиковая деталь и пружина, которые можно потерять.

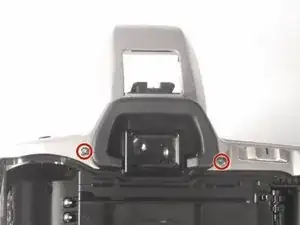

Если смотреть на заднюю часть камеры, по обе стороны видоискателя должен быть по одному винту.

Удалите эти (2) серебристых винта Phillips #00 длиной 5 мм с каждой стороны видоискателя.

Если смотреть на верхнюю часть камеры, видна шторка вспышки.

Поднимите шторку вспышки и удалите (1) серебристый винт Phillips #00 длиной 5 мм.

Верхняя панель камеры теперь должна легко сниматься. Если нет, убедитесь, что все винты, перечисленные в шагах 3–9, удалены.

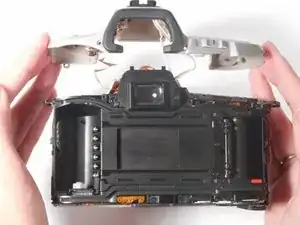

Отведите верхнюю панель от остальной части камеры.

Будьте осторожны при снятии верхней панели — к ней подключены провода.

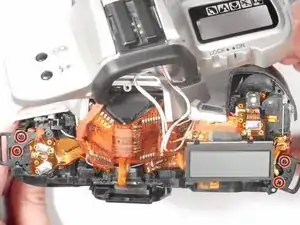

После снятия всех частей камеры на верхних левой и правой сторонах должны быть видны оба ушковых крепления ремня.

Отвинтите (4) чёрных винта Phillips #00 длиной 5 мм, чтобы снять держатель ушкового крепления ремня, и замените их.
