Замена видоискателя Minolta Maxxum STsi

Используйте край монеты, чтобы провернуть открытие отсека для батареи на дне камеры. (Поворачивать против часовой стрелки)

Когда отсек откроется, извлеките батарейку AA из её гнезда.

Удалите чёрный винт Phillips #00 5 мм внизу отсека для батареи.

Если слишком темно, чтобы увидеть винт, может помочь фонарик.

Вытащите два серебряных винта Phillips #00 5.0 мм по обеим сторонам видоискателя.

Откройте вспышку и извлеките серебряный винт Phillips #00 4.0 мм, расположенный под ней.

Откройте заднюю крышку камеры, используя задвижку задней крышки, расположенную в нижней правой части камеры.

Снимите чёрный винт Phillips #00 4.0 мм во внутренней верхней правой части камеры.

Снимите чёрный винт Phillips #00 5.0 мм с задней панели отсека для плёнки.

Удалите семь чёрных винтов Phillips #00 5.0 мм с нижней панели. Нижняя панель теперь свободна и может быть снята.

Выворачьте два чёрных винта Phillips #00 2.5 мм на правой боковой панели камеры.

Начиная под кнопкой «SPOT», используйте круглую сторону металлической лопатки и плотно подденьте серую верхнюю панель камеры. Продвигайтесь против часовой стрелки, поддёвывая в разных местах, пока верхняя панель не начнёт отставать. Поддёвывайте по всему периметру до достижения логотипа «STsi».

Это поддевание не полностью освобождает верхнюю крышку. Также необходимо снять боковую панель, как описано в следующем шаге.

Будьте осторожны при снятии правой боковой панели. Под боковой панелью находится пластиковый элемент, который отойдёт. Обратите внимание на ориентацию этого пластикового элемента для повторной сборки, поскольку он соединён с переключателем открывания задней крышки.

Также аккуратно снимайте верхнюю панель, так как она хрупкая и соединена проводами.

Осторожно снимите правую боковую панель, схватив её внизу и повернув против часовой стрелки. Верхняя панель теперь свободна и может защёлкнуться при снятии.

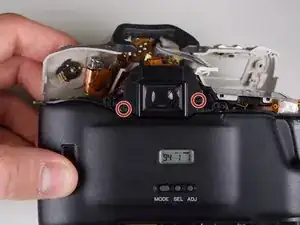

Снимите два чёрных винта Phillips #00 5.0 мм на панели видоискателя, чтобы снять видоискатель.
