Замена диска функций Minolta Maxxum STsi

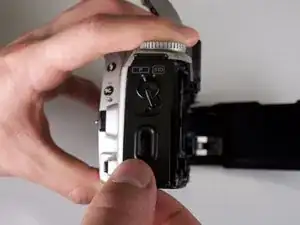

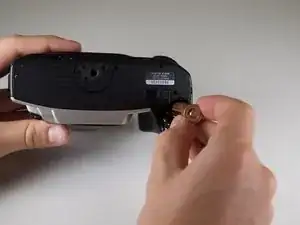

Используйте край монеты, чтобы повернуть крышку отсека батареи на нижней части камеры. (Поворачивать против часовой стрелки)

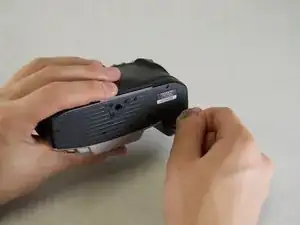

Когда отсек откроется, вытащите батарею AA из её отсека.

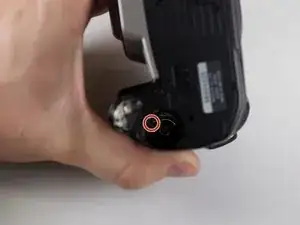

Удалите чёрный винт Phillips #00 длиной 5 мм внизу отсека для батареи.

Если винт плохо видно, может помочь использование фонарика.

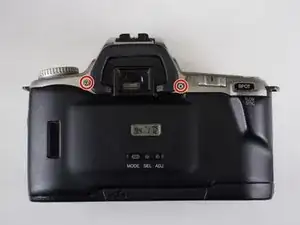

Вытащите два серебристых винта Phillips #00 длиной 5,0 мм с каждой стороны видоискателя.

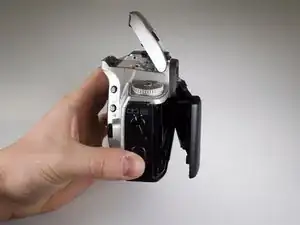

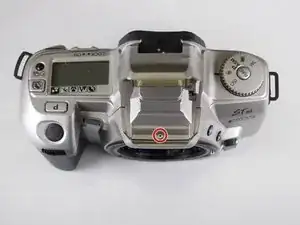

Откройте вспышку и удалите серебристый винт Phillips #00 длиной 4,0 мм под ней.

Откройте заднюю крышку камеры, используя фиксатор задней крышки, расположенный в нижней правой части камеры.

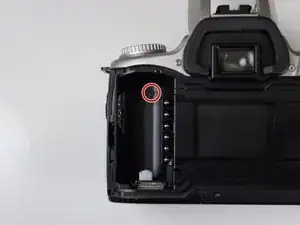

Удалите чёрный винт Phillips #00 длиной 4,0 мм из внутренней верхней правой части камеры.

Удалите чёрный винт Phillips #00 длиной 5,0 мм с задней части отсека для плёнки.

Удалите семь чёрных винтов Phillips #00 длиной 5,0 мм с нижней панели. Нижняя панель теперь свободна и может быть снята.

Вытащите два чёрных винта Phillips #00 длиной 2,5 мм на правой боковой панели камеры.

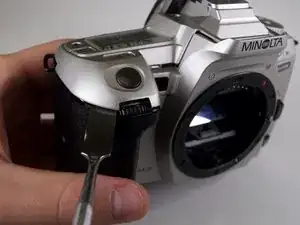

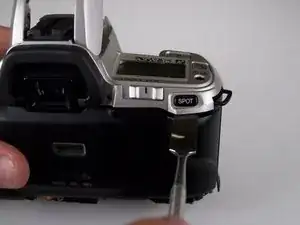

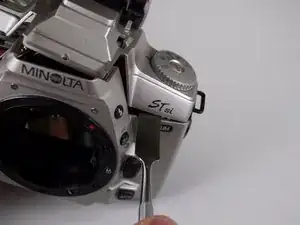

Начиная под кнопкой «SPOT», используйте круглую сторону металлической лопатки и энергично подденьте серую верхнюю панель камеры. Продвигайтесь против часовой стрелки, поддёвывая в разных местах, пока верхняя панель не начнёт отходить. Подденьте по всему периметру до тех пор, пока не доберётесь до логотипа «STsi».

Это поддевание не полностью освободит верхнюю крышку. Также необходимо снять боковую панель, как объясняется в следующем шаге.

Будьте осторожны при снятии правой боковой панели. Под боковой панелью находится пластиковый элемент, который выйдет наружу. Обратите внимание на ориентацию этого пластикового элемента для последующей сборки, поскольку он соединён с переключателем открытия задней крышки.

Также аккуратно обращайтесь с верхней панелью, так как она хрупкая и соединена проводами.

Осторожно снимите правую боковую панель, захватив её внизу и повернув против часовой стрелки. Верхняя панель теперь может быть отщёлкнута.

Перед тем как вынуть два серебристых винта Phillips #00, обратите внимание на ориентацию двух серебристых металлических колец между головками винтов и диском функций. Эти кольца выпадут после снятия винтов, и их ориентация должна быть восстановлена при сборке, чтобы диск функций работал.

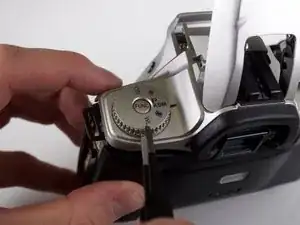

Удалите два серебристых винта Phillips #00 длиной 2,5 мм, прикреплённых к нижней части диска на внутренней стороне верхней панели.

С помощью пинцета снимите диск с верхней части камеры.
