Замена крепления штатива Minolta Maxxum QTSI

Если вы не можете установить свою камеру на штатив, возможно, разъем штатива поврежден и требует замены.

Шаг 1

С помощью отвертки удалите (7) черных винтов Phillips #00 5,0 мм на нижней части камеры.

Винты расположены по внешнему краю нижней панели.

Будьте осторожны при удалении винтов с панели, так как их легко потерять.

Когда все винты удалены, панель должна легко сняться.

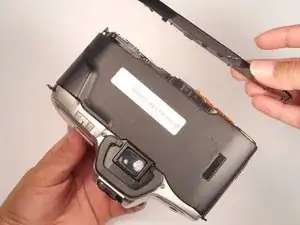

Снимите нижнюю панель камеры, разместив указательный палец и большой палец на внешних краях панели.

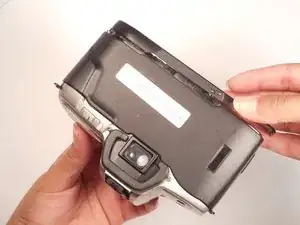

Потяните нижнюю панель на себя, она должна сняться легко.

Разъем штатива виден после снятия нижней панели.

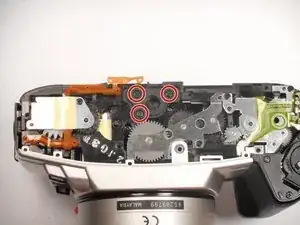

Удалите (3) черных винта Phillips #00 6,25 мм с разъема штатива.

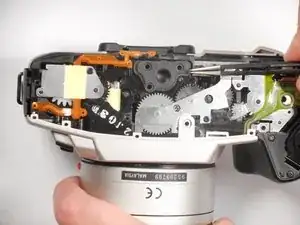

После удаления винтов разъем штатива свободен и может быть легко потерян.

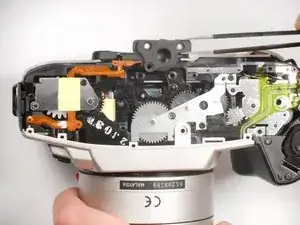

Используйте пинцет, чтобы аккуратно удалить разъем штатива и заменить его.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
