Замена объективa камеры Arlo Ultra 2
Если объектив камеры Arlo Ultra 2 работает неправильно. При проблемах, таких как размытое изображение, прежде чем заменять объектив, следует обратиться к руководству по устранению неполадок. В этом руководстве вы замените объектив камеры на вашей Arlo Ultra 2. Объектив камеры отвечает за запись на Arlo Ultra 2, и если он не работает должным образом, его важно заменить, если шаги по устранению неполадок не решили проблему.
Шаг 1
Нажмите кнопку на нижней части камеры, чтобы снять корпус.
Снимите белый корпус с камеры.
Шаг 2
Вытяните белый батарейный блок кубической формы с задней части, чтобы извлечь его из камеры.
Шаг 3
Используйте отвертку Phillips #0, чтобы выкрутить четыре винта 20.0 мм из отсека батареи. Они расположены в каждом углу.
Шаг 4
С помощью лопатки слегка подденьте и снимите лицевую панель камеры.
Шаг 5
С помощью лопатки подденьте и снимите заднюю крышку, чтобы открыть аппаратную часть камеры.
Шаг 6
Очень осторожно разъедините платы, поддев белый разъём, и извлеките верхнюю плату.
Шаг 7

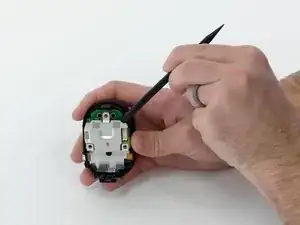

Используйте отвертку Phillips #00, чтобы выкрутить два винта 5.0 мм из металлического кронштейна.
С помощью лопатки отделите длинный металлический кронштейн.
В кронштейне есть гравированная стрелка. Она указывает вверх камеры. Это важно при сборке.
Шаг 8
Используйте кончик лопатки или ноготь, чтобы поднять маленькую фиксирующую планку на каждом ZIF-разъёме. Затем вы можете аккуратно вынуть кабели.
Следите за тем, чтобы поднимать шарнирную планку, а не гнездо разъёма.
Шаг 9

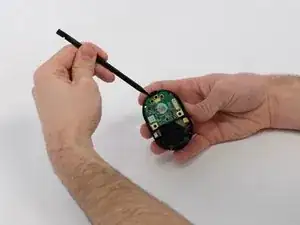

С помощью лопатки аккуратно надавите по обеим сторонам разъёма кабеля динамика, пока он не выйдет из гнезда.
Шаг 10
Снимите маленькую зелёную печатную плату.
Шаг 11
Протяните кабель динамика через отверстие, чтобы извлечь динамик.
Шаг 12

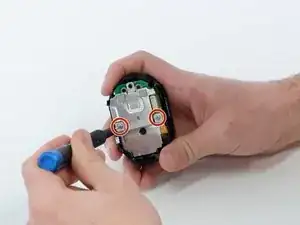

Используйте отвертку Phillips #00, чтобы выкрутить по два винта 5.0 мм с обеих сторон металлической пластины.

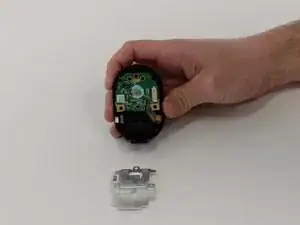

Отожмите металлическую пластину от расположенной под ней печатной платы.
Между металлической пластиной и платой присутствует небольшое количество синей пасты.
Шаг 13

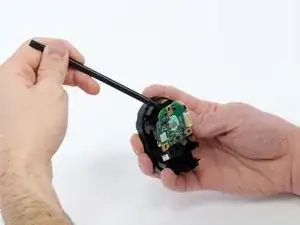

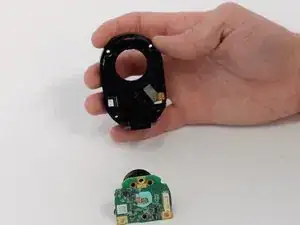

С помощью лопатки снимите всю зелёную плату с прикреплённым объективом.
Шаг 14

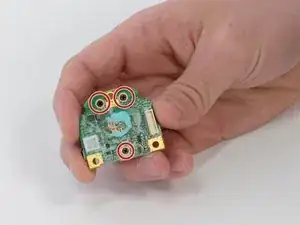

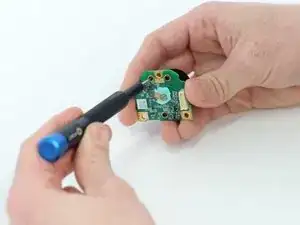

Используйте отвертку Phillips #00, чтобы выкрутить три чёрных винта 5.0 мм с задней стороны платы.
Отделите объектив от печатной платы.
Между объективом и платой есть небольшой шнур.
Шаг 15

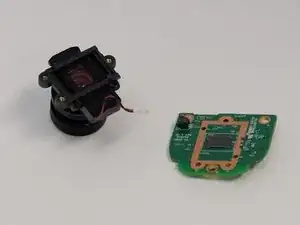

С помощью лопатки аккуратно надавите по обеим сторонам белого разъёма кабеля, чтобы вынуть его из гнезда и отделить объектив камеры от платы.
Шаг 16

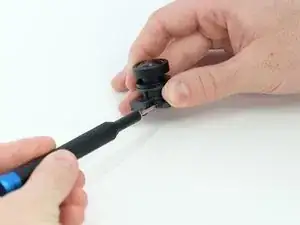

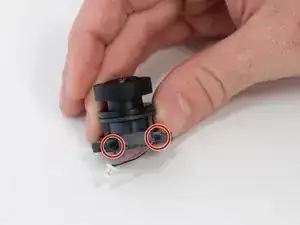

Используйте отвертку Phillips #00, чтобы выкрутить два винта 4.0 мм с боковой стороны корпуса объектива.
Шаг 17

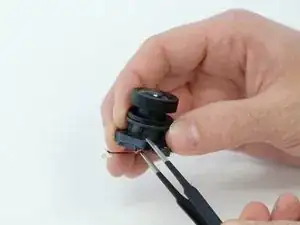

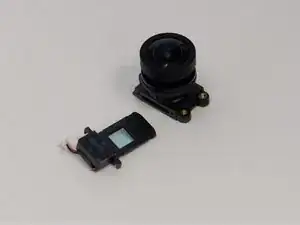

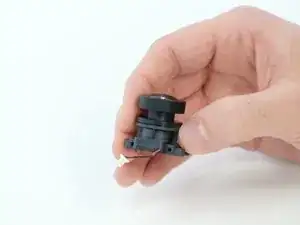

С помощью тупых пинцетов извлеките вставку управления мотором фокусировки из основного корпуса объектива.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
