Замена материнской платы Ring Video Doorbell Pro

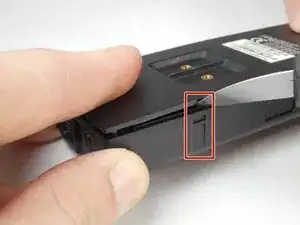

Начните с использования звёздообразного конца прилагаемой отвёртки Ring, чтобы вывернуть 5-мм винт на нижней части устройства.

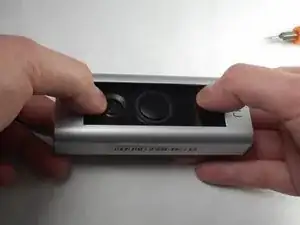

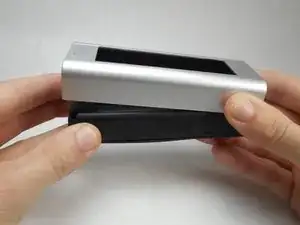

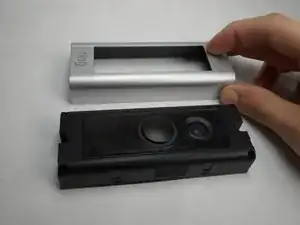

Прижмите стеклянную часть устройства большими пальцами вниз, одновременно потянув переднюю панель вверх и сняв её с устройства.

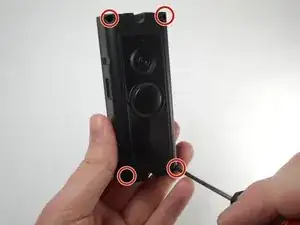

Используя отвёртку PH-000, выверните и отложите в сторону все четыре 5,25-мм винта.

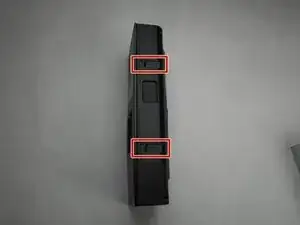

Пользуясь пластиковой стамеской, двигайтесь вдоль края устройства, отсоединяя его половины. Особое внимание уделите четырём защёлкам — по две с каждой стороны устройства.

Снимите переднюю часть устройства с задней панели.

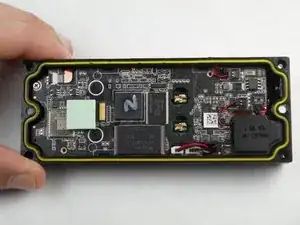

После открытия видеодомофона Ring стал доступен динамик.

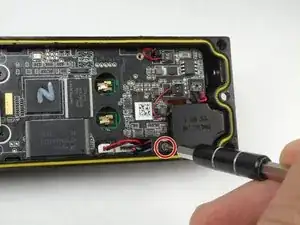

Выкрутите этот 5,25-мм винт.

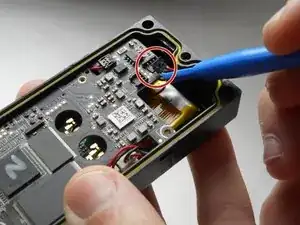

Отсоедините этот провод, осторожно поддев его пластиковой стамеской.

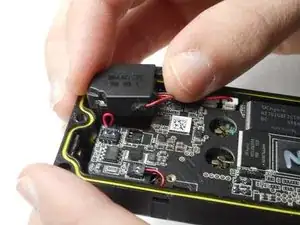

Выньте динамик из устройства.

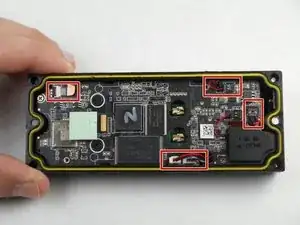

Следующий шаг — отсоединение последних четырёх соединений, которые удерживают материнскую плату на месте.

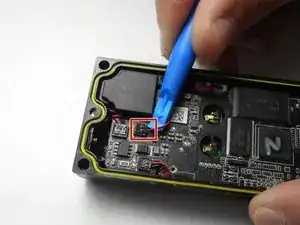

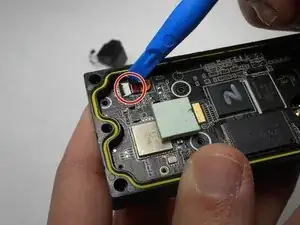

Аккуратно отсоедините это проводное соединение, пользуясь пластиковой стамеской.

Осторожно выведите эту ленту кабеля из разъёма с помощью пластиковой стамески.

Теми же методами, что и на предыдущих шагах, отсоедините последние два проводных соединения, показанные здесь.

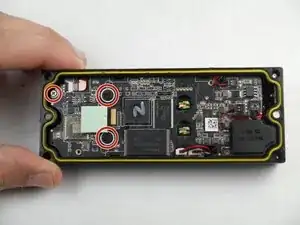

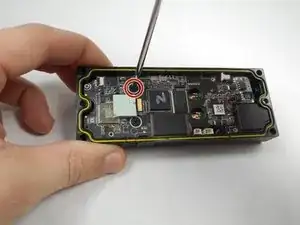

Используя крестовую отвёртку 000, выверните эти три 4,25-мм винта.

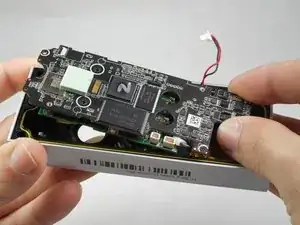

Достаньте материнскую плату из корпуса. Делайте это медленно, чтобы не повредить провода и хрупкую ленту кабеля.
