Замена объектива камеры Arlo Pro 2
Если ваша камера Arlo Pro 2 повреждена, изображение размыто или отсутствует видеосигнал, следуйте этому руководству, чтобы заменить объектив камеры устройства.
Если камера Arlo упала или подвергалась внешнему воздействию, она может не отображать чёткое изображение на подключённом устройстве.
Перед началом работы отключите камеру Arlo Pro 2 от устройства и выключите питание.
Шаг 1

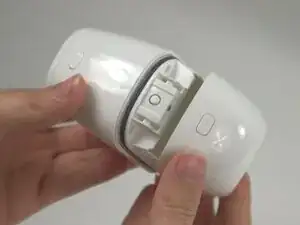

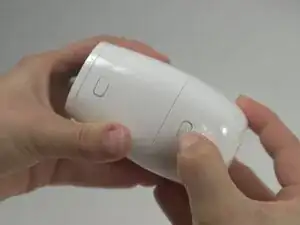

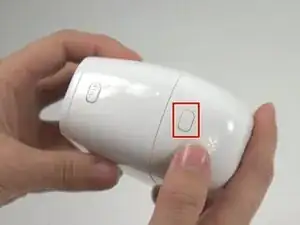

Нажмите кнопку освобождения на корпусе камеры и аккуратно разъедините корпус, чтобы открыть устройство.
Достаньте аккумулятор из корпуса.
Шаг 2

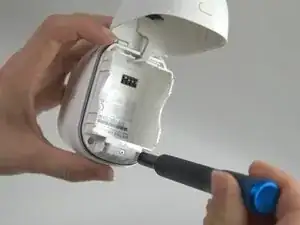

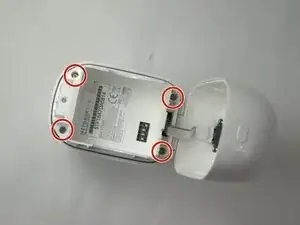

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 7 мм, фиксирующие корпус камеры.

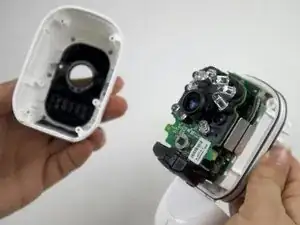

Осторожно отделите внешнюю часть корпуса от внутренней, чтобы извлечь компоненты камеры из наружного кожуха.
Шаг 3

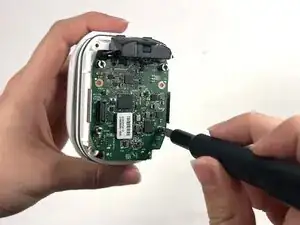

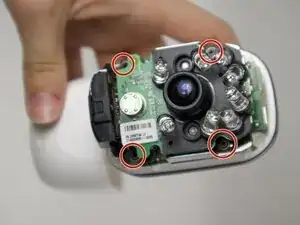

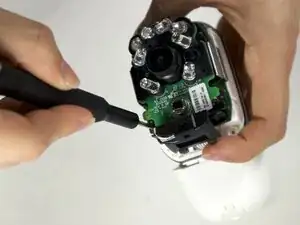

Используйте крестообразную отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 4 мм, соединяющие дочерние платы с материнской платой.

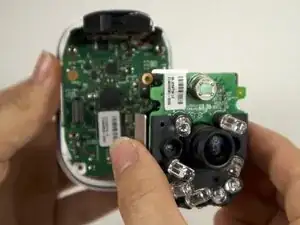

Отделите дочерние платы от материнской платы и корпуса камеры.
Шаг 4

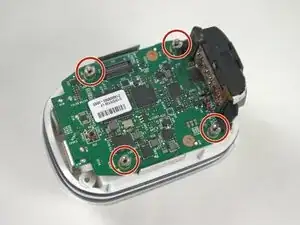

Используйте плоскую отвёртку 4 мм, чтобы выкрутить четыре винтовых стойки длиной 7 мм, соединяющие материнскую плату с корпусом.
Аккуратно отделите материнскую плату от корпуса камеры.
Шаг 5

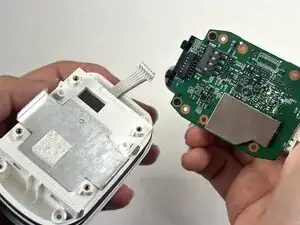

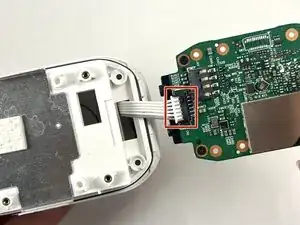

Отсоедините белый кабель от разъёма на материнской плате, осторожно потянув его от разъёма, чтобы полностью изолировать материнскую плату от корпуса.
Шаг 6

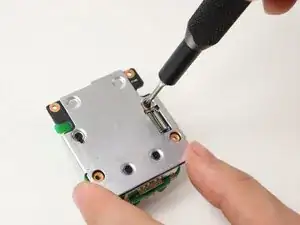

Используйте крестообразную отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 4 мм на металлической задней пластине, скрепляющей дочерние платы.
Шаг 7

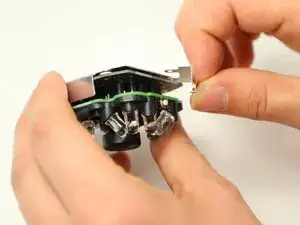

Выдвиньте маленький металлический фиксатор, расположенный между дочерними платами.
Шаг 8

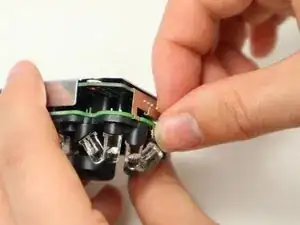

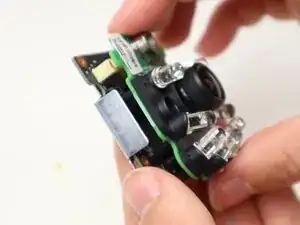

Разделите дочернюю плату с светодиодами и другую дочернюю плату.
Шаг 9

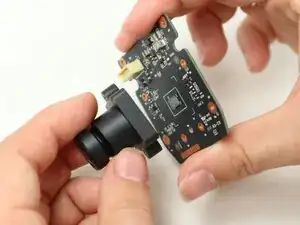

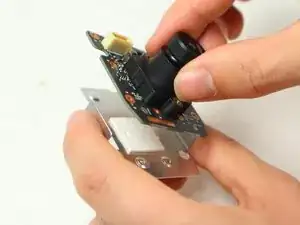

Отделите дочернюю плату с модулем камеры от металлической подложки.
Шаг 10

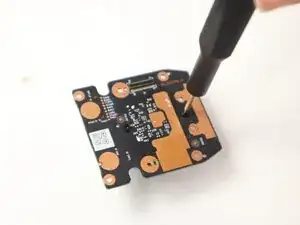

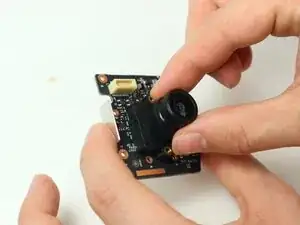

Используйте крестообразную отвёртку Phillips #00, чтобы выкрутить два винта длиной 5 мм на задней стороне дочерней платы камеры, чтобы отсоединить модуль камеры от дочерней платы.
Заключение
Для повторной сборки устройства выполните указанные выше шаги в обратном порядке.
Утилизируйте электронные отходы в пункте приёма с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
