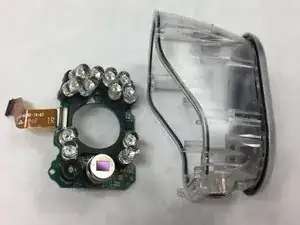

Замена инфракрасной платы светодиодов Netgear Arlo

Удалите 2 винта корпуса (3,5 мм) отверткой J0.

Сдвиньте разблокированную крышку батарейного отсека вперёд, чтобы получить доступ и снять 2 винта (3,5 мм), находящихся за крышкой.

Откройте крышку батарейного отсека и снимите 2 винта (3,5 мм) под крышкой.

Используйте пластиковый инструмент для вскрытия, чтобы начать отделять пластиковый корпус от передней части крышки батарейного отсека.

Далее начните отделять пластиковую крышку от задней части пластикого корпуса, продвигаясь вдоль линии шва.

Убедитесь, что защёлки на передней части пластика отсоединены от серого пластикового кольца вокруг передней части камеры.

Снимите винт (3,5 мм) рядом с кнопкой синхронизации, удерживающий противоположную сторону корпуса камеры.

Снимите второй винт (3,5 мм) на задней части камеры, чтобы снять вторую часть корпуса.

После удаления винтов используйте инструмент для вскрытия, чтобы отогнуть вторую пластиковую деталь крепления.

Удалите 4 больших винта (6 мм) отверткой J00.

По 2 с каждой стороны. Это позволит снять прозрачный корпус с белого корпуса.

После удаления винтов разъедините прозрачный корпус.

Снимите тягу с крышки камеры.

Сначала отсоедините большой ленточный кабель, чтобы отделить переднюю часть камеры от основного корпуса.

Удалите 4 маленьких чёрных винта (3,5 мм) с материнской платы блока камеры.

Снимите меньший ленточный кабель, расположенный под жёлтой лентой.

После снятия всех ленточных кабелей извлеките материнскую плату и модуль камеры, потянув вверх за чёрную плату материнской платы камеры.

Удалите 3 винта (0,150") с платы синхронизации с помощью отвертки JIS00.

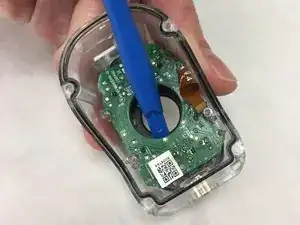

Используйте пластиковый инструмент для вскрытия, чтобы медленно отогнуть плату от передней части корпуса.
