Замена материнской платы Ring Video Doorbell 3
Это руководство по материнской плате Ring Doorbell 3 покажет, как заменить материнскую плату. Материнская плата — это компонент, который соединяет и управляет всеми частями устройства. Причиной некоторых проблем может быть неисправная материнская плата. Дополнительную информацию по решению этих проблем можно найти на странице устранения неполадок Ring Doorbell. Поскольку для доступа к частям устройство необходимо разобрать, некоторые пользователи могут не знать, как его демонтировать — в этом случае поможет данное руководство.
Шаг 1
Посмотрите на нижнюю часть устройства и найдите стрелку.
Используйте пальцы, чтобы сдвинуть серебристую лицевую панель в направлении стрелки.
Шаг 2
Подденьте и снимите лицевую панель, подавая вверх.
Шаг 3
Нажмите на серебристую защёлку и выдвиньте аккумулятор.
Шаг 4

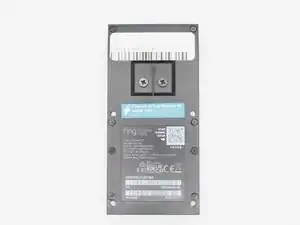

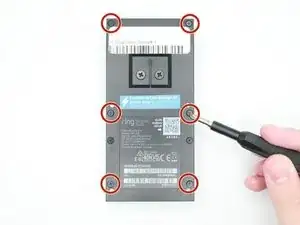

Удалите 6 винтов с помощью отвертки Torx T6.

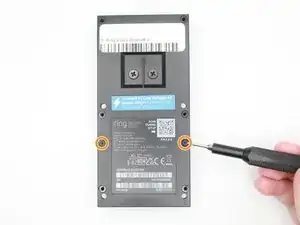

Удалите 2 винта с помощью отвертки Torx T5.
Шаг 5

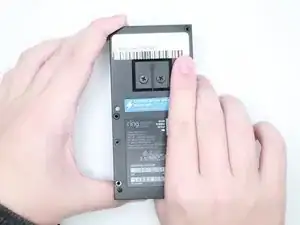

Положите большой палец в место, где был аккумулятор, и нажмите наружу, чтобы снять заднюю крышку.
Шаг 6

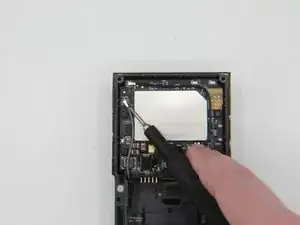

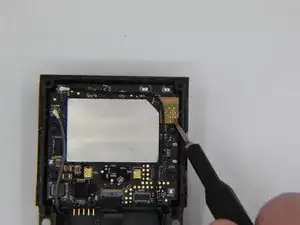

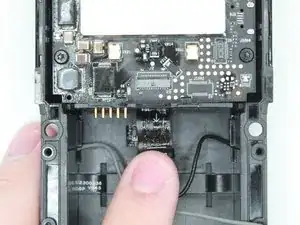

Возьмите пинцет и снимите чёрный и серый антенные провода.
Шаг 7

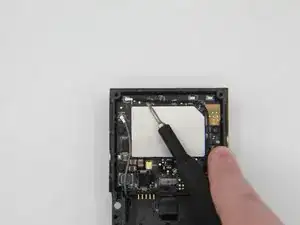

Отключите сенсор камеры.
Шаг 8
Осторожно, чтобы не порвать ленточный кабель.
Поднимите чёрную защёлку над лентой, чтобы её разблокировать.
Используйте пинцет, чтобы вытащить ленточный кабель.
Шаг 9

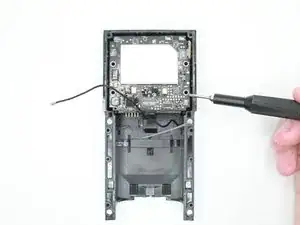

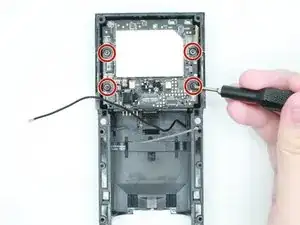

Используйте отвертку Torx T6, чтобы выкрутить четыре винта на первой материнской плате.
Шаг 10

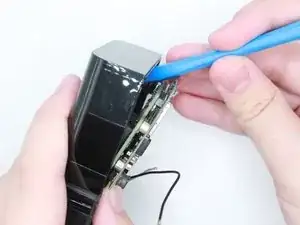

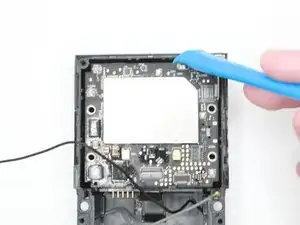

Используйте инструмент для вскрытия, чтобы извлечь материнскую плату.
Убедитесь, что вы нажимаете на 5 штырей при извлечении плат, чтобы они не сломались.
Шаг 11

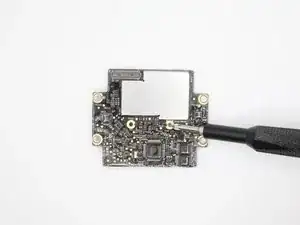

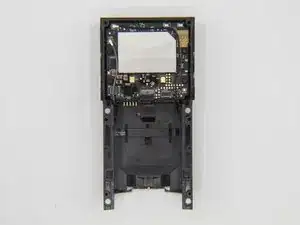

Материнская плата вынута и теперь её можно заменить или отремонтировать.
Шаг 12

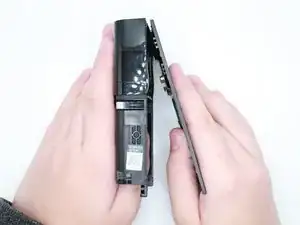

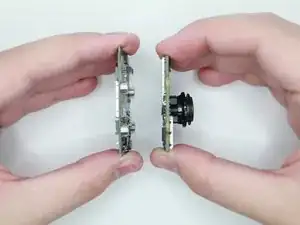

Переверните две платы вбок.
Осторожно разъедините материнскую плату и плату камеры.
Шаг 13

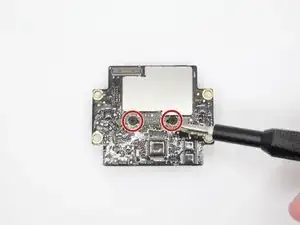

Используйте отвёртку Phillips №00, чтобы удалить два винта.
Шаг 14

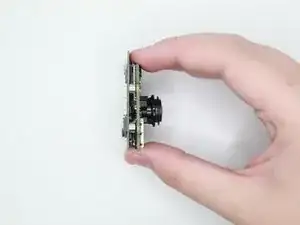

Осторожно снимите объектив камеры с платы.
При необходимости замените материнскую плату(ы).
При необходимости замените камеру.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
