Замена аккумулятора Ring Video Doorbell Pro

Сначала отключите звонок и снимите его с места установки. Убедитесь, что автоматический выключатель, питающий звонок, отключён в электрическом щитке.

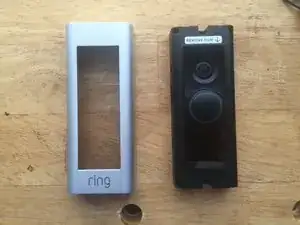

Убедитесь, что лицевая панель снята — винты, удерживающие корпус, находятся под ней.

Выверните четыре крестообразных винта в углах корпуса.

Дайте винтам выпадать, осторожно перевернув устройство. Не потеряйте винты!

Используя пластиковую лопатку (приспособление для поддевания), аккуратно подденьте заднюю крышку, как показано на фото.

Потребуется сила, но действуйте аккуратно, чтобы не повредить внутренние компоненты.

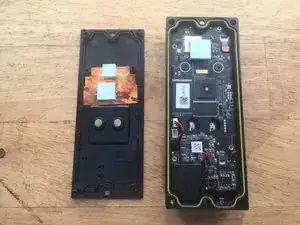

После снятия задней крышки вы должны увидеть внутренности устройства.

Будьте осторожны при отсоединении маленьких разъёмов. Они могут потрескаться, если обращаться с ними грубо. Подводите инструмент под разъём аккуратно.

Отсоедините аккумуляторный разъём пластиковой лопаткой, аккуратно поддев снизу и приподнимая.

На фото аккумулятор уже отключён.

Аналогично отсоедините разъёмы инфракрасного датчика и нагревателя.

Выверните два серебристых крестообразных винта, удерживающих плату.

Отделите динамик от корпуса, наклонив устройство и дав ему выпадать наружу.

При необходимости используйте пластиковую лопатку и приложите лёгкое усилие, чтобы извлечь его.

Аккуратно подденьте края платы, чтобы освободить её из корпуса, и извлеките плату.

Вы почувствуете небольшое сопротивление — плата приклеена малой полосой клея.

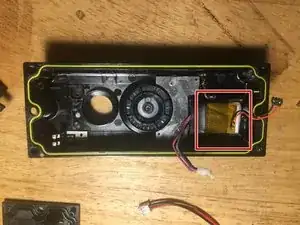

Извлеките аккумулятор, аккуратно поддевая его и отрывая от корпуса; он приклеен к корпусу.

Под аккумулятором находится небольшая полоска металлической ленты. Старайтесь сохранить эту ленту целой.

На этом шаге нужно быть очень осторожным: если прикоснуться к аккумулятору паяльником, аккумулятор может взорваться.

Не нагревайте аккумулятор слишком долго, это также может привести к взрыву; паяйте быстро.

Снимите прозрачную ленту со старого аккумулятора.

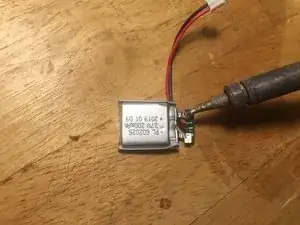

Отпаять плату с цепью от старого аккумулятора.

Эта плата потребуется снова, не повредите её!

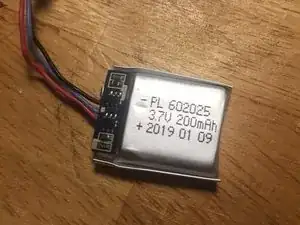

Отпаять плату, идущую с новым элементом, и припаяйте плату от старого аккумулятора к новому элементу. Это приведёт новый элемент в соответствие с зарядной схемой Ring.

Не перепутайте полярность. Контакт с красным проводом соответствует «+», контакт с чёрным проводом соответствует «-» на аккумуляторе.

После пайки аккуратно сложите плату так, чтобы она разместилась и была уложена рядом с аккумулятором.

После этого заклейте плату изолентой, чтобы избежать короткого замыкания.

Снимите нагревательный элемент со старого аккумулятора и приклейте его к новому с помощью аэрозольного клея.
