Замена датчика камеры Ring Video Doorbell 3
Это пошаговое руководство, которое проведёт через процесс замены датчика камеры на Ring Doorbell 3. Датчик камеры — это компонент, обнаруживающий движение в окружении, вызывающий уведомления о движении и запись видео. Проблемы с обнаружением движения камерой могут быть вызваны неисправностью датчика камеры. Больше информации и решений этих проблем можно найти на странице устранения неполадок Ring Doorbell. Поскольку для доступа к деталям устройство требуется разобрать, некоторым пользователям может быть неизвестно, как его разбирать, и это руководство может оказаться полезным.
Шаг 1
Осмотрите нижнюю часть устройства и найдите стрелку.
Сдвиньте серебристую переднюю панель в направлении стрелки, прижимая её пальцами.
Шаг 2
Поднимите, чтобы снять переднюю панель.
Шаг 3
Нажмите на серебристую защёлку и выдвиньте аккумулятор.
Шаг 4
Удалите 6 винтов с помощью отвертки Torx T6.
Удалите 2 винта с помощью отвертки Torx T5.
Шаг 5
Поместите большой палец туда, где был аккумулятор, и нажмите наружу, чтобы снять заднюю панель корпуса.
Шаг 6
Возьмите пинцет и снимите чёрный и серый антенные провода.
Шаг 7
Отключите датчик камеры.
Шаг 8
Будьте осторожны, чтобы не порвать гибкий шлейф.
Поднимите чёрную защёлку над шлейфом, чтобы разблокировать её.
Используйте пинцет, чтобы вытащить шлейф.
Шаг 9
Используйте Torx T6, чтобы выкрутить четыре винта на первой плате.
Шаг 10
Используйте лопатку для снятия материнской платы.
Убедитесь, что вы нажимаете на 5 контактов при извлечении плат, чтобы они не сломались.
Шаг 11
Материнская плата извлечена и теперь готова к замене или ремонту.
Шаг 12
Переверните две платы в сторону.
Осторожно разъедините материнскую плату и плату камеры.
Шаг 13
Используйте отвёртку Phillips #00, чтобы выкрутить два винта.
Шаг 14
Осторожно снимите объектив камеры с платы.
При необходимости замените материнскую плату(ы).
При необходимости замените камеру.
Шаг 15

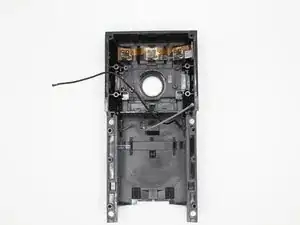

Отложив материнскую плату, возьмите корпус.
Шаг 16

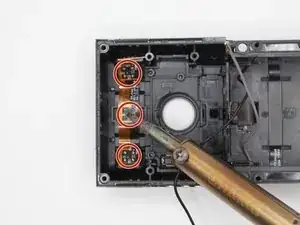

Разпайте эти три места с четырьмя точками и удалите припой.
Осторожно отслойте датчик камеры, чтобы снять его.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
