Замена материнской платы Vivotek FD8169

Ослабьте внешний винт.

Нажмите на боковую кнопку и поднимите верхний купол.

Снимите три винта, соединяющие основание камеры с материнской платой, используя крестовую отвертку Phillips №1.

Снимите основание камеры с материнской платы.

Отверните кабель, крепящийся к материнской плате.

Отключите оставшийся разъём.

Отвинтите камеру от основания с обеих сторон шестигранной отвёрткой.

Выньте камеру из основания.

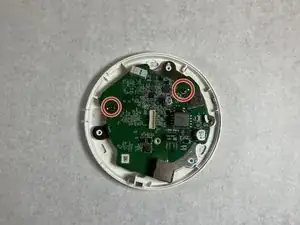

После удаления модуля камеры отвинтите два оставшихся винта, которые крепят материнскую плату к задней пластине.

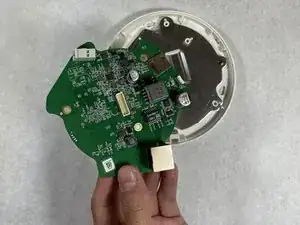

Когда винты будут удалены, поднимите неисправную материнскую плату и замените её на новую.
