Удаление коррозии с клеммы батареи
Если аккумулятор видеодомофона Ring разряжается, вы подключаете его к зарядному устройству, он быстро сообщает о полной зарядке, но затем снова разряжается вскоре после отключения от зарядного устройства, возможно, потребуется удалить коррозию с клемм батареи или других участков печатной платы.
Шаг 1

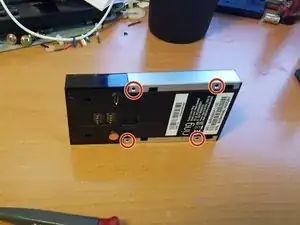

Начните с удаления 4 винтов, чтобы снять алюминиевую переднюю панель.
Шаг 2

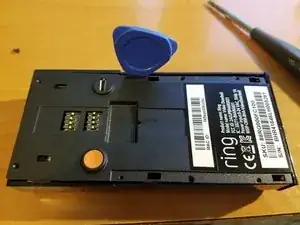

Осторожно подденьте алюминиевую переднюю панель пластиковой лопаткой, одновременно применяя лёгкое давление. Это откроет доступ к 4 чёрным винтам под ней.
Вам понадобится микро‑крестовая отвёртка для снятия этих маленьких винтов. Для их ослабления потребуется значительный крутящий момент, поэтому чтобы не срезать шлиц, сильно прижимайте отвёртку при закручивании/откручивании.
Шаг 3

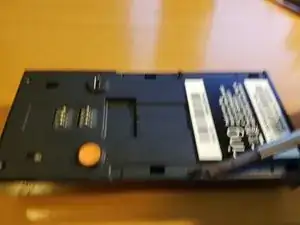

Осторожно подденьте пластиковую крышку прёйером, чтобы выдавить вставку наружу. Следите за торчащим разъёмом micro‑USB.
Шаг 4
Аккуратно подденьте батарею снизу у разъёма. Запомните ориентацию: красные провода расположены к внешней стороне, оголённая жила на разъёме смотрит вверх.
Батарея МОЖЕТ всё ещё быть приклеена к пластине. Купите двусторонний скотч, так как при утилизации старой батареи, вероятно, сохранится существующая лента.
Шаг 5

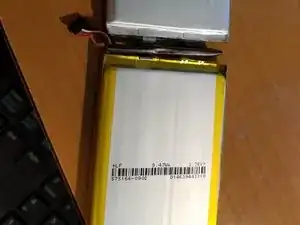

Две литий‑полимерные батареи соединены последовательно и параллельно с регулятором. Ёмкость батарей оценивается как 9.47 Вт·ч при 3.75 В каждая.
Когда вы убедитесь, что батарея правильно установлена, новая батарея должна иметь достаточную зарядку, чтобы как минимум один из светодиодов загорелся. После этого можно собирать устройство. Если светодиоды не загораются, зарядите устройство через USB, чтобы проверить их работу. Если и тогда нет, проверьте соединение батареи.
Шаг 6

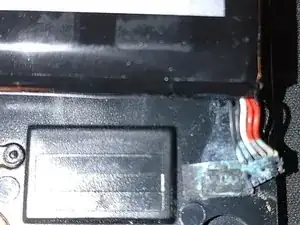

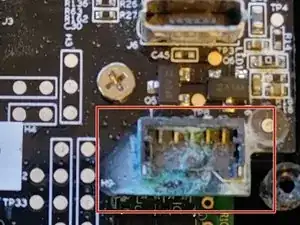

Осмотрите материнскую плату видеодомофона Ring на предмет коррозии на резисторах, конденсаторах или клеммах батареи.
Шаг 7

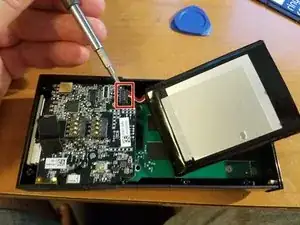

Отключите батарею, осторожно поднимая разъём строго вверх.

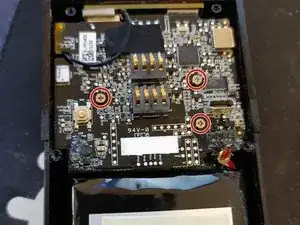

Удалите три винта крестовой отвёртки размера 0.
Осторожно поднимите плату и поверните её вправо, чтобы не задевать соединение камеры.
Осмотрите заднюю сторону верхней печатной платы и переднюю сторону нижней печатной платы.
Шаг 8
С помощью белого уксуса удалите коррозию с клемм батареи или в любых других обнаруженных местах, включая провода батареи.
Затем очистите плату изопропиловым спиртом, чтобы удалить следы уксуса.
Нанесите диэлектрическую смазку на очищенные проблемные участки.

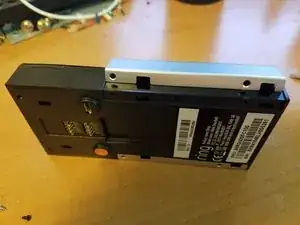

Соберите в обратном порядке.
Заключение
После завершения выполните сборку в обратном порядке, следуя руководству по снятию батареи.
Перевод руководства с ifixit.com
