Замена динамика Ring Stick Up Cam Battery
Если звук в вашей Ring Stick Up Cam Battery (3-е поколение, модель 5UM7E5) отсутствует или искажен, используйте это руководство для замены динамика.
Перед использованием этого руководства убедитесь, что ничто не блокирует устройство и не приглушает звук. Несколько раз проверьте воспроизведение аудио в приложении Ring, чтобы убедиться в наличии проблемы со звуком. Если ничего физически не препятствует звуку, возможно, динамик нужно заменить. Это руководство покажет, как найти и заменить динамик внутри вашего устройства. Перед началом убедитесь, что устройство отключено от питания и удалено из приложения Ring.
Шаг 1
Поверните камеру так, чтобы объектив был обращён от вас, а задняя часть — к вам.
Одной рукой крепко держите основание, другой — держите держатель.
Осторожно поверните нижнюю руку против часовой стрелки, пока индикаторная линия не окажется напротив значка разблокировки.
Шаг 2
Аккуратно потяните вниз, чтобы отделить держатель от корпуса камеры.
Шаг 3
Держите камеру так, чтобы отверстие с батареей было направлено вверх.
Сожмите серебряный рычаг с надписью «push» и извлеките батарею из гнезда.
Шаг 4
Снимите верхнюю и нижнюю силиконовые крышки на задней панели пальцами или крюкообразным концом лопатки.
Шаг 5
Выверните белый винт 6 мм на задней панели крестовой отвёрткой T3 Torx.
Шаг 6
Поверните устройство так, чтобы основание было обращено вверх.
Удалите два винта 6 мм из основания (по обе стороны от QR‑кода) с помощью крестовой отвёртки Phillips #00.
Удалите два винта 4 мм, соединяющие серебряный защёлку на внешнем ободе, используя крестовую отвёртку Phillips #00.
Шаг 7
Снимите серебряную защёлку с основания.
Снимите переднюю панель.
Удалите восемь винтов 6 мм с внутренней панели крестовой отвёрткой Philips #00.
Удалите два винта 4 мм с внутренней панели крестовой отвёрткой Phillips #00.
Шаг 8
Подденьте внутреннюю панель вручную или лопаткой при необходимости.
Шаг 9
Выверните семь винтов 4 мм, соединяющих плату с корпусом камеры, крестовой отвёрткой Phillips #00.
Шаг 10
Поднимите плату из корпуса камеры с помощью лопатки.
Шаг 11
Поверните устройство на бок.
Пальцами аккуратно снимите белую часть клипсы провода с бежевой базы.
Повторите это для остальных трёх кабелей, соединяющих плату с корпусом камеры.
Шаг 12
Отогните плату вниз от корпуса камеры, чтобы обнажить белую соединительную ленту.
Используя плоский конец лопатки, приподнимите чёрный шарнир вверх.
Вытяните белую ленту из разъёма.
Шаг 13
Осторожно вставьте лопатку под золотую клейкую ленту в нижнем левом углу платы.
Аккуратно снимите защитный слой клея с платы.
Шаг 14
Ориентируйте устройство так, чтобы внутренняя часть корпуса камеры была направлена вверх.
Шаг 15
Удалите два винта 6 мм, соединяющие камеру с корпусом, крестовой отвёрткой Phillips #00.
Шаг 16
Возьмите камеру и поверните её против часовой стрелки большим и указательным пальцами.
Шаг 17
Пальцами извлеките модуль камеры вместе с объективом и присоединённым проводом.
Шаг 18
Удалите два винта 4 мм, соединяющие металлическую защитную деталь с корпусом, крестовой отвёрткой Phillips #00.
Шаг 19
Пальцами аккуратно зажмите белый разъём, прикреплённый к чёрному кабелю, и осторожно вытяните его из разъёма на дочерней плате.
Шаг 20
Поверните корпус камеры в удобное положение.
С помощью лопатки подденьте металлический элемент от корпуса камеры.
Должны открыться дочерняя плата и микрофон.
Шаг 21
Осторожно извлеките дочернюю плату из основания рукой или лопаткой при необходимости.
Шаг 22
Крюкообразным концом лопатки аккуратно подденьте микрофон и извлеките его из основания.
Шаг 23

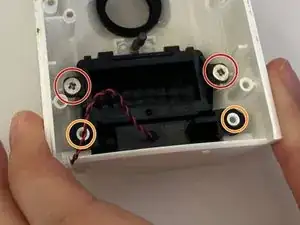

Удалите два винта 4 мм с верхней черной крышки с помощью крестовой отвертки Phillips #00.
Удалите два винта 4 мм с нижней черной крышки с помощью крестовой отвертки Phillips #00.
Шаг 24

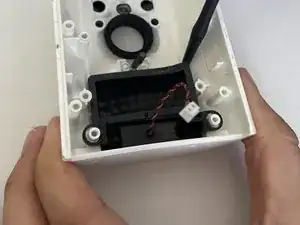

С помощью лопатки подденьте прямоугольную черную панель от корпуса камеры.
Шаг 25

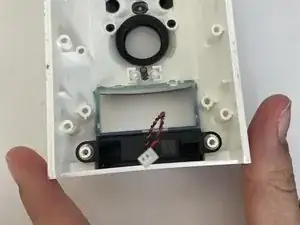

Поверните корпус камеры вверх.

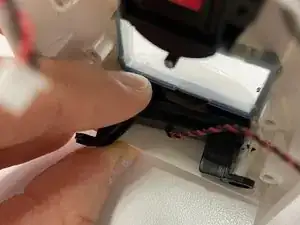

Поднимите нижнюю черную панель руками или лопаткой, чтобы открыть динамик.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
