Замена динамиков в камере Ring Stick Up Cam
В этом руководстве мы покажем, как заменить динамики в камере Ring Stick Up Cam. Вам понадобится крестовая отвёртка №00 и пластиковая разводная пластина.
Шаг 1
Открутите шесть винтов длиной 6 мм крестовой отвёрткой №00 с задней панели устройства.
Шаг 2
Снимите алюминиевую пластину с помощью пластиковой разводной пластины.
Шаг 3
Открутите два винта длиной 6 мм крестовой отвёрткой №00, которые находились под алюминиевой пластиной.
Шаг 4
Снимите заднюю крышку с помощью пластиковой разводной пластины.
Шаг 5
Отсоедините провода питания батареи с помощью пластиковой разводной пластины.
Шаг 6
С помощью пластиковой разводной пластины ослабьте клей, удерживающий батарею, и снимите батарею вручную.
Шаг 7
Открутите три серебристых винта длиной 6 мм крестовой отвёрткой №00, которые крепят материнскую плату к корпусу устройства.
Шаг 8
Отсоедините ленточный разъём, показанный на фото.
Шаг 9
Снимите материнскую плату с устройства вручную.
Шаг 10
Открутите два чёрных винта длиной 5 мм крестовой отвёрткой №00, которые крепят плату камеры к корпусу устройства.
Открутите один серебристый винт длиной 10 мм крестовой отвёрткой №00, который крепит плату камеры к корпусу устройства.
Шаг 11
Снимите вручную три пластиковых распорные втулки, показанные на фото.
Шаг 12
Осторожно отсоедините плату камеры от дочерней платы, просунув пластиковую разводную пластину между платой камеры и дочерней платой.
Шаг 13
Возьмите плату камеры рукой и извлеките её из корпуса.
Шаг 14
Открутите шесть серебристых винтов длиной 4,5 мм крестовой отвёрткой №00, которыми дочерняя плата крепится к устройству.
Шаг 15
С помощью пластиковой разводной пластины осторожно извлеките микрофон из корпуса.
Шаг 16
Извлеките вручную дочернюю плату с микрофоном из корпуса.
Шаг 17

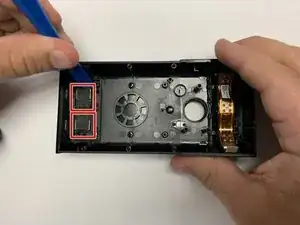

С помощью пластиковой разводной пластины извлеките оба динамика.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
