Замена микрофона Ring Stick Up Cam
В этом руководстве показано, как заменить микрофон в Ring Stick Up Cam. Вам понадобятся крестовая отвертка Phillips #00 и пластиковый инструмент для вскрытия.
Шаг 1

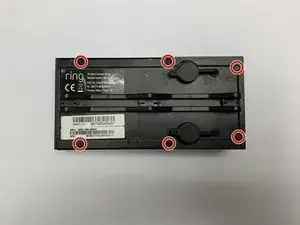

Удалите шесть винтов Phillips #00 длиной 6 мм с задней крышки устройства.
Шаг 2

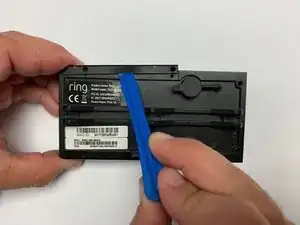

С помощью пластикового инструмента для вскрытия отоприте алюминиевую пластину.
Шаг 3

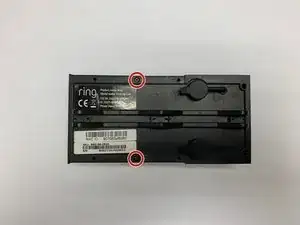

Удалите два винта Phillips #00 длиной 6 мм, находившиеся под алюминиевой пластиной.
Шаг 4

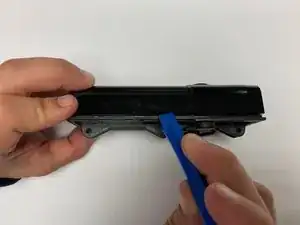

С помощью пластикового инструмента для вскрытия отоприте заднюю крышку.
Шаг 5

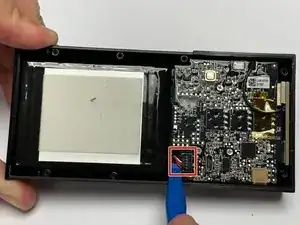

Отсоедините провода питания аккумулятора с помощью пластикового инструмента для вскрытия.
Шаг 6
С помощью пластикового инструмента для вскрытия ослабьте клей, удерживающий аккумулятор, и извлеките аккумулятор вручную.
Шаг 7

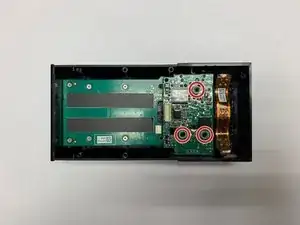

Удалите три серебристых винта Phillips #00 длиной 6 мм, фиксирующих материнскую плату в корпусе устройства.
Шаг 8

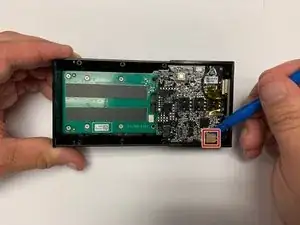

Отсоедините ленточный разъём, показанный на фотографии.
Шаг 9

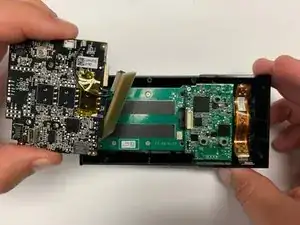

Извлеките материнскую плату из корпуса вручную.
Шаг 10

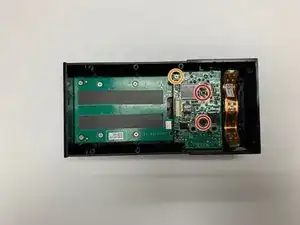

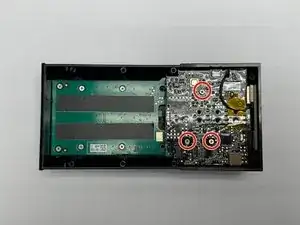

Удалите два чёрных винта Phillips #00 длиной 5 мм, фиксирующих плату камеры в устройстве.
Удалите один серебристый винт Phillips #00 длиной 10 мм, фиксирующий плату камеры в устройстве.
Шаг 11
Ручным способом снимите три пластиковые распорки, показанные на фото.
Шаг 12

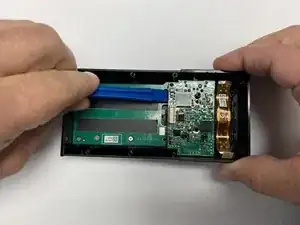

Аккуратно отсоедините плату камеры от дочерней платы, под sliding пластиковым инструментом для вскрытия между платой камеры и дочерней платой.
Шаг 13

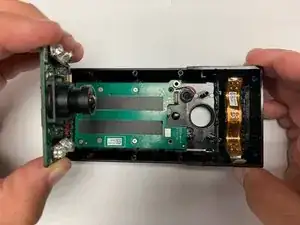

Поднимите плату камеры из корпуса вручную.
Шаг 14
Удалите шесть серебристых винтов Phillips #00 длиной 4.5 мм, фиксирующих дочернюю плату в устройстве.
Шаг 15
С помощью пластикового инструмента для вскрытия аккуратно отоприте микрофон от корпуса.
Шаг 16

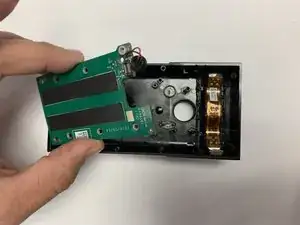

Снимите дочернюю плату с микрофоном из корпуса вручную.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
