Замена микрофона в Ring Stick Up Cam Battery

Поверните камеру так, чтобы объектив был направлен от Вас, а задняя часть — к Вам.

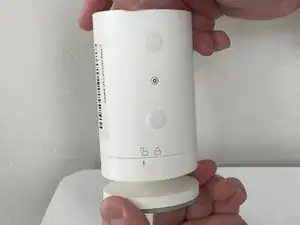

Одной рукой крепко держите основание, другой — штатив.

Осторожно поверните нижнюю руку против часовой стрелки, пока индикаторная линия не совместится с иконкой разблокировки.

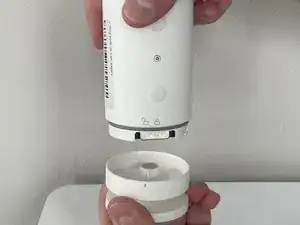

Аккуратно потяните вниз, чтобы отделить штатив от корпуса камеры.

Держите камеру так, чтобы отверстие с батареей было направлено вверх.

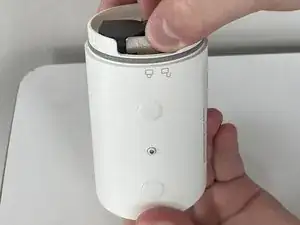

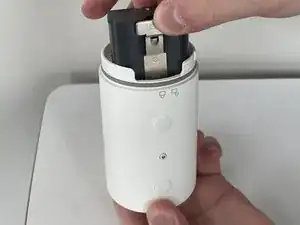

Сожмите серебряный рычажок с надписью "push" и извлеките батарею из гнезда.

Снимите верхнюю и нижнюю силиконовые крышки на задней панели пальцами или крючком лопатки.

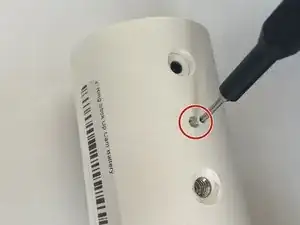

Выверните белый винт 6 мм на задней панели при помощи отвертки Torx T3.

Поверните устройство так, чтобы основание было обращено вверх.

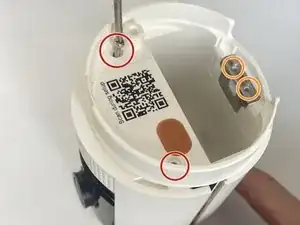

Удалите два винта 6 мм с основания (по обе стороны от QR-кода) с помощью отвертки Phillips #00.

Удалите два винта 4 мм, которые крепят серебряный защёлочный элемент на внешнем ободе, используя отвертку Phillips #00.

Снимите серебряный защёлочный элемент с основания.

Снимите переднюю крышку.

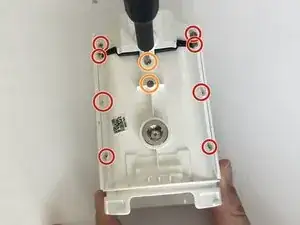

Выверните восемь винтов 6 мм на внутренней панели отверткой Phillips #00.

Выверните два винта 4 мм на внутренней панели отверткой Phillips #00.

Разожмите внутреннюю панель руками или лопаткой, если необходимо.

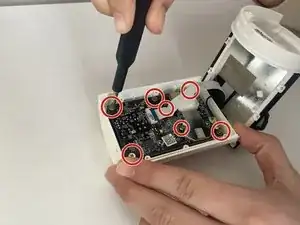

Выверните семь винтов 4 мм, соединяющих плату с корпусом камеры, с помощью отвертки Phillips #00.

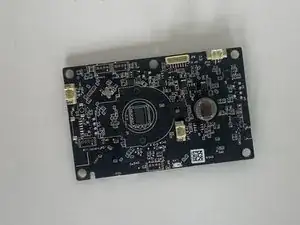

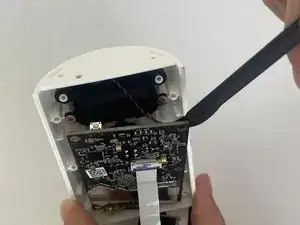

Подденьте плату лопаткой и приподнимите её из корпуса камеры.

Поверните устройство на бок.

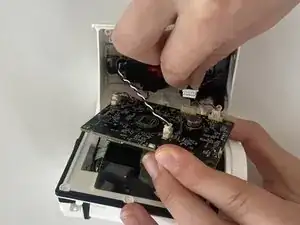

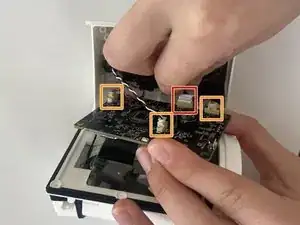

Пальцами аккуратно снимите белую часть зажима провода с бежевой базы.

Повторите это для остальных трёх проводов, соединяющих плату с корпусом камеры.

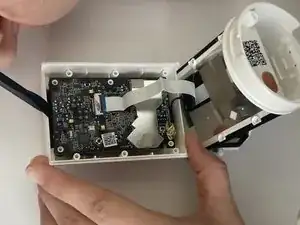

Отогните плату вниз от корпуса камеры, чтобы открыть белую соединительную шлейф.

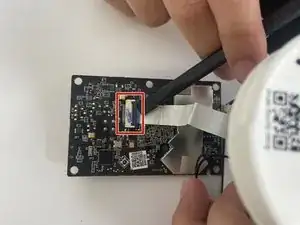

Плоским концом лопатки подденьте чёрный шарнир вверх.

Вытащите белую шлейфовую ленту из разъёма.

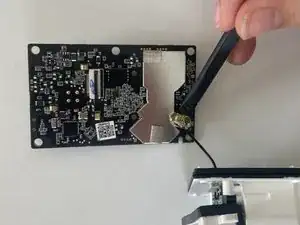

Аккуратно подденьте лопаткой золотую клейкую накладку в нижнем левом углу платы.

Осторожно снимите защитное покрытие клейкой ленты с платы.

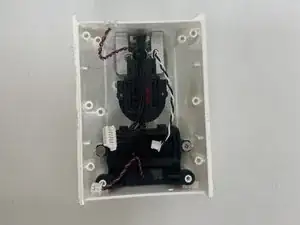

Ориентируйте устройство так, чтобы внутренняя часть корпуса камеры была направлена вверх.

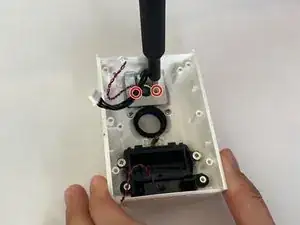

Выверните два винта 6 мм, которые соединяют камеру с корпусом, с помощью отвертки Phillips #00.

Возьмитесь за камеру большим и указательным пальцами и поверните её против часовой стрелки.

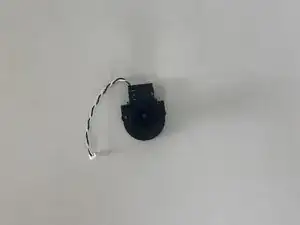

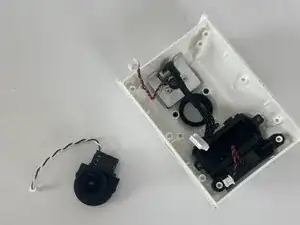

Пальцами извлеките модуль камеры, включая объектив и присоединённый провод.

Выверните два винта 4 мм, крепящие металлическую защитную пластину к корпусу камеры, используя отвертку Phillips #00.

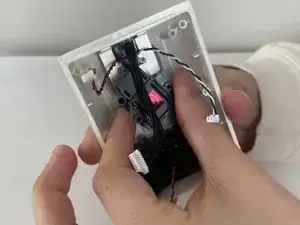

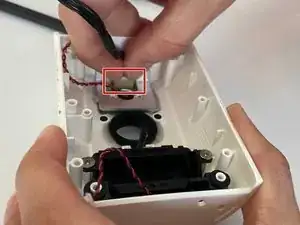

Пальцами аккуратно сожмите белый разъём, присоединённый к чёрному кабелю, и осторожно вытяните его из гнезда на дочерней плате.

Поверните корпус камеры в удобное положение.

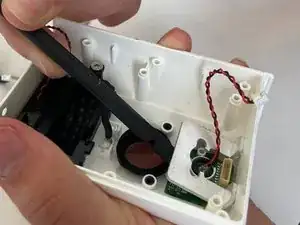

Подденьте лопаткой металлический элемент и снимите его с корпуса камеры.

Должны открыться дочерняя плата и микрофон.

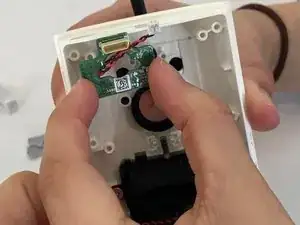

Осторожно извлеките дочернюю плату из основания руками или лопаткой, если необходимо.

Крючком лопатки осторожно подденьте микрофон и приподнимите его из основания.
