Разборка ЖК-экрана Minolta Dimage Xt
Если необходимо заменить ЖК-экран вашей Minolta Dimage Xt, следуйте этому руководству. ЖК-экран фиксируется в камере внешним корпусом и внутренним кронштейном. Это единый узел, поэтому невозможно заменить только сам экран без предварительного снятия других деталей. После извлечения экрана из кронштейна потребуется отсоединить провода, чтобы полностью снять ЖК-экран.
Перед началом работы обязательно извлеките батареи из камеры.
Шаг 1
Найдите и удалите серебристые винты по обеим сторонам камеры.
Используйте отвертку Phillips #00, чтобы выкрутить все винты 2.0 мм (4 шт.) и 4.0 мм (2 шт.).
Шаг 2
Затем аккуратно отожмите переднюю и заднюю части внешнего корпуса от внутренних компонентов.
Имейте в виду лентовый кабель, который отсоединится при снятии корпуса.
Шаг 3
ЖК-экран соединён проводами с остальной частью камеры. Экран удерживается кронштейном, поэтому после этого шага винтов нет.

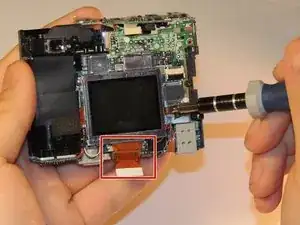

Также у экрана есть лентовый кабель, подключённый внизу экрана.
Шаг 4
Отсоедините разъём внизу от ЖК-экрана.

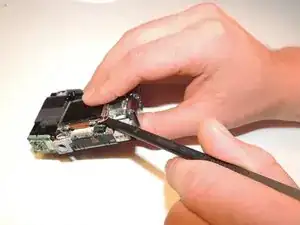

Начиная с боковой стороны или угла, аккуратно поддвиньте лопатку под экран.
Нажмите кончик лопатки вниз как можно глубже и медленно подденьте ЖК-экран, чтобы отвести его от кронштейна.
Шаг 5

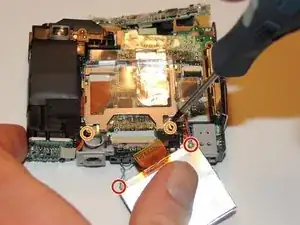

Экран не отсоединён полностью. Проводка по-прежнему соединяет экран с камерой в нижних углах, но он уже выведен из кронштейна.
Проверьте, что провода подключены, чтобы экран получал питание.
Чтобы снять кронштейн с ЖК-экрана, удалите два винта 1.5 мм, используя отвертку Phillips #00.
Заключение
Чтобы установить новый ЖК-экран, потребуется заново подключить провода и правильно разместить его в кронштейне. Убедитесь, что лентовый кабель подсоединён перед завершением ремонта.
