Замена жерновов у кофемолки DeLonghi ECAM
Если кофе стал слабым, возможно, жернова затупились. В этом случае зёрна не измельчаются, а раздавливаются, из-за чего кофе теряет аромат и становится водянистым. Такое может произойти уже после приготовления 10 000 чашек. В кофемашинах DeLonghi, к сожалению, необходимо заменить всю кофемолку целиком, так как жернова не продаются отдельно. Подсказку по замене жерновов можно найти в этом руководстве: Замена жерновов кофемашины DeLonghi
Также ознакомьтесь со статьями в нашей вики: засорилась кофемолка DeLonghi и кофе водянистый DeLonghi.
Шаг 1
Отключите шнур питания!
Снимите все съёмные детали: бак для воды, контейнер для жмыха, заварочную группу.
Поверните аппарат задней панелью к себе.
Выкрутите пять шурупов Torx T20 с защитой от выкручивания.
Небольшая сложность: эти шурупы имеют штифт в центре, поэтому отвёртка должна иметь отверстие.
Шаг 2
Снимите заднюю крышку.
Теперь открылись следующие компоненты:
кофемолка
насос
расходомер
Шаг 3
Сдвиньте боковую панель назад примерно на 1,5 см.
Снимите панель.
Теперь открылись следующие компоненты:
нагреватель
камера расширения
привод редуктора
паровой клапан
Шаг 4
В зависимости от модели необходимо снять паровой кран/носик подачи воды, здесь возможны небольшие различия.
Вытяните пластиковую скобу с парового носика.
Вытяните паровой носик на себя.
Шаг 5
Аккуратно снимите рычаг парового крана. Используйте только пластиковую лопатку для поддёва, чтобы не повредить облицовку.
Шаг 6
Если вы ещё не сняли, снимите правую крышку с бака для воды.
Выкрутите четыре винта Phillips, крепящих верхнюю крышку.
Приподнимите верхнюю крышку. Возможно, она будет немного туго двигаться.
Не снимайте верхнюю крышку полностью: в некоторых моделях к ней подключены провода от подогревателя чашек.
Если подогреватель чашек присутствует, открутите гайку SW7, с помощью которой подсоединены два зелёно-жёлтых провода, и снимите её. Два коричневых провода с другой стороны можно не трогать, если вы просто уложите крышку сверху.
Установите верхнюю крышку назад или снимите её полностью.
Шаг 7

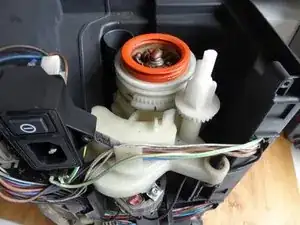

Поверните машину так, чтобы кофемолка оказалась перед вами. Кофемолка установлена внутри аппарата без дополнительных креплений. Просто проследите путь двух чёрных соединительных проводов и отключите разъёмы.
Поверните машину так, чтобы левая сторона оказалась перед вами.

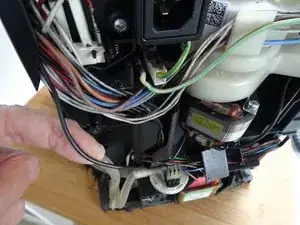

Чёрный провод идёт в составе жгута. Сначала разрежьте стяжку. При сборке замените её новой.
Отсоедините плоский разъём на конце чёрного провода. Для этого нужно нажать небольшой фиксатор на разъёме.
Снимите чёрный провод.
Шаг 8

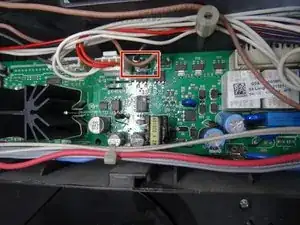

Поверните машину так, чтобы другой бок оказался перед вами. Второй чёрный провод идёт сзади к плате управления.
Здесь также разрежьте стяжку на жгуте проводов. При сборке замените её новой.
Отсоедините плоский разъём на конце провода. Нажмите небольшой фиксатор на разъёме.
Снимите второй чёрный провод.
Шаг 9
Поверните машину задней панелью к себе.

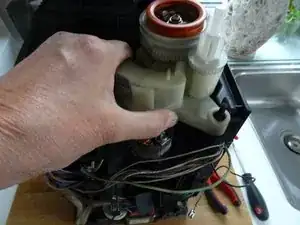

Выньте кофемолку вверх и наружу.

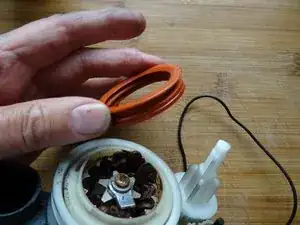

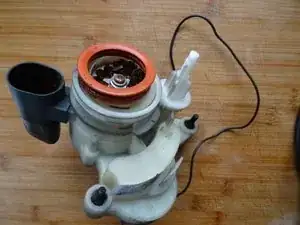

Снимите красное силиконовое кольцо с верхней части кофемолки и установите его на новую деталь.
Завершение
Чтобы собрать устройство, выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
