Ремонт платы питания DeLonghi ECAM серии
Если кофемашина больше не включается, возможно, неисправна плата питания. Чаще всего выходят из строя компоненты импульсного источника питания. Детали недорогие, попытка ремонта оправдана. Нужно уверенно владеть паяльником — для этого у нас есть руководство.
Компоненты легко приобрести в любом магазине электроники, в первую очередь понадобится резистор 47 Ом, 3 Вт, дроссель 1 мГн и микросхема LNK364GN.
Шаг 1
Отключите шнур питания!
Снимите все съёмные элементы: бак для воды, контейнер для жмыха, заварочную группу.
Поверните машину задней частью к себе.
Выкрутите пять винтов Torx T20 с пазом.
Небольшое препятствие: у этих винтов по центру штифт, поэтому отвёртка должна иметь отверстие.
Шаг 2

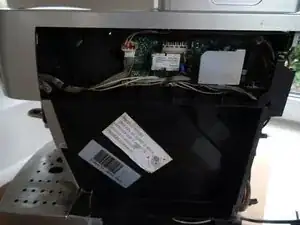

Снимите заднюю панель.
Сразу становятся видны следующие компоненты:
мельница
насос
расходомер
Шаг 3
Также сдвиньте крышку — если ещё не сделали — сбоку отсека бака для воды назад и снимите её.
Шаг 4

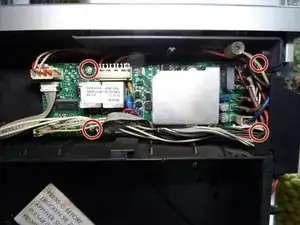

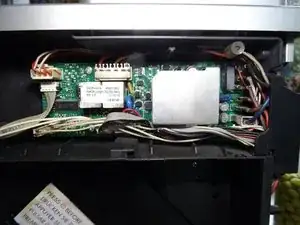

Плата питания находится под крышкой. Она закреплена четырьмя винтами по углам и подключена множеством проводов.
Сдвиньте провода немного в сторону и выкрутите четыре винта Phillips по углам.
Шаг 5
Разъёмы проводов разные, перепутать их почти невозможно. Особое внимание уделите местам подключения плоских разъёмов.
Отсоединить плоские разъёмы будет проще, если приподнять крышку в углу устройства в сторону.
Приподнимите плату на несколько сантиметров.

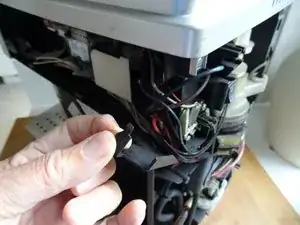

Осторожно отсоедините все разъёмы. Некоторые из них зафиксированы защёлками, которые необходимо сначала отжать.
Шаг 6

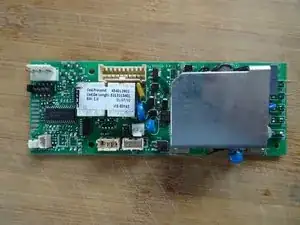

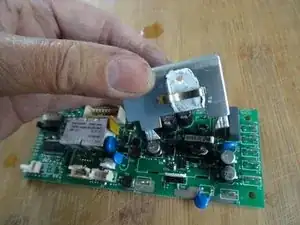

Вот плата питания. Алюминиевый радиатор крепится к задней стороне платы с помощью трёх язычков. Разогните три язычка плоскогубцами и снимите радиатор. Обратите внимание, что он закреплён на симисторе.
При сборке убедитесь, что нанесли достаточное количество термопасты.
Шаг 7

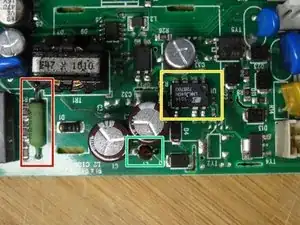

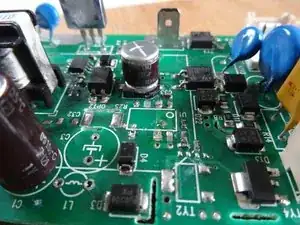

Вот критические компоненты:
R55: Резистор, 47 Ом, 3 Вт
L1: Дроссель 1 мГн
U1: Импульсный регулятор LNK364GN
Шаг 8

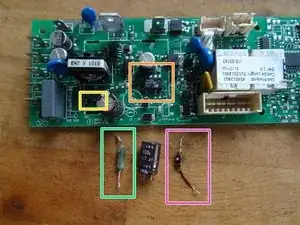

Сначала выпаяйте три указанных компонента. Используйте насос для отсоса припоя и/или оплетку. Выпайка микросхемы требует аккуратности — она выполнена в корпусе SMD. Удобнее станет, если заранее выпаять конденсатор C3, возможно также аккуратно перерезать выводы микросхемы.
Проверьте компоненты:
На этой плате дроссель L1 явно неисправен — чёрный, выделились жёлтые капли, сопротивление слишком велико, должно быть в районе 3 Ом.
Резистор 47 Ом R55 показывает бесконечное сопротивление — так работать не может.
Микросхема LNK364, скорее всего, стала причиной неисправности: между двумя выводами с широким зазором сопротивление должно составлять несколько мегаом, а оказалось всего несколько ом.
Также проверьте диод D1 (в установленном состоянии) — он должен проводить ток только в одном направлении. При неисправности замените его на 1N4005 (катод, то есть минус, в сторону L1).
Впаяйте всё обратно и выпейте кофе — возможно, другие компоненты тоже вышли из строя.
Заключение
Чтобы собрать устройство, выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
