Разборка Delonghi Icona ECO

Перед продолжением разборки удалите фильтр для кофе (отмечен зелёным) и регулятор подачи пара (отмечен светло-голубым): потяните вверх с большой силой и уверенно.

Отключите прибор от сети и переместите его на поверхность, покрытую различными полотенцами: вода внутри труб будет вытекать во время разборки.

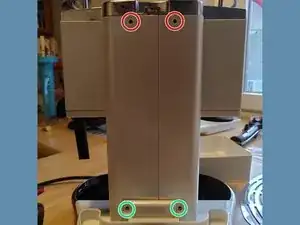

[вид сзади] После снятия прозрачного бака для воды открутите два нижних винта (отмечены зелёным) и два верхних винта (отмечены красным), которые позволят затем снять металлическую верхнюю крышку.

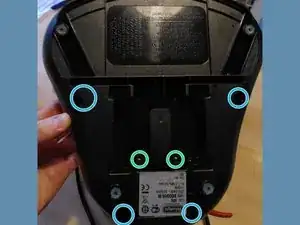

[вид снизу] открутите 4 шестигранных винта (отмечены светло-голубым) и два винта с крестообразным шлицем (отмечены зелёным) в основании.

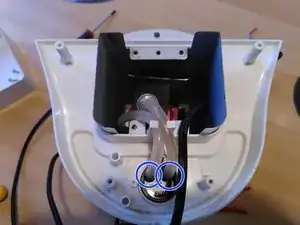

После снятия чёрной нижней части вы можете снять пластиковую трубку, по которой вода поступает из бака к нагревательному элементу. Тяните трубки с усилием и уверенностью (отмечено синим)

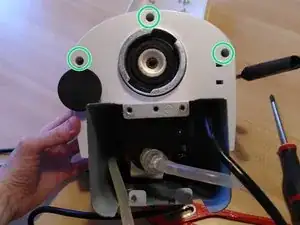

После снятия нижней части можно начать снимать крышку. Снизу открутите 3 винта (отмечены зелёным)

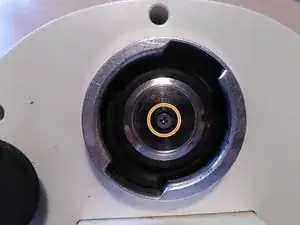

Снимите металлический водяной фильтр (отмечен оранжевым)

Снимите клапан, позволяющий воде проходить из внутреннего бака, с помощью плоской отвёртки (отмечен жёлтым) — этот шаг можно выполнить также без снятия нижней части, если нужно заменить только эту деталь

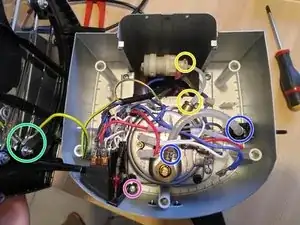

Частично снимите крышку и отсоедините жёлто-зелёный провод (заземление) от крышки (отмечен зелёным), потянув его в сторону

Открутите винт (отмечен фиолетовым), чтобы снять модуль кнопочной панели (включение/выключение, кнопка кофе, кнопка пара)

Снимите металлическую защёлку (отмечена жёлтым), чтобы освободить жёсткую трубку, подающую воду из внешнего бака к нагревательному элементу

Ослабьте металлические хомуты (отмечены синим), удерживающие мягкую трубку, соединяющую нагревательный элемент (снизу) с отверстием выхода пара (справа). Сдвиньте хомуты вдоль мягкой трубки и снимите трубку

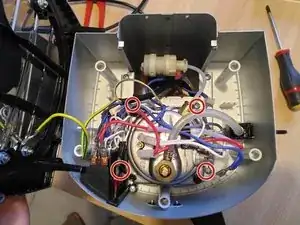

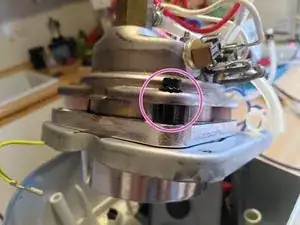

Снимите винты с крестообразным шлицем (отмечены красным), которые удерживают нагревательный элемент на конструкции

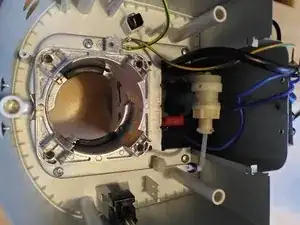

После снятия нагревательного элемента можно открутить 4 шестигранных винта в четырёх углах элемента (отмечены фиолетовым). Этот шаг полезен для удаления накипи, накопившейся в нагревательном элементе

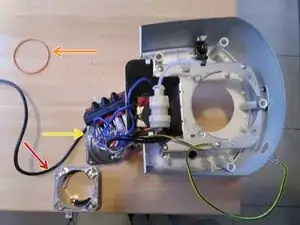

После снятия нагревательного элемента вы можете заменить необходимые детали: нижняя деталь (красная стрелка), уплотнительное кольцо (оранжевая стрелка), верхняя деталь (жёлтая стрелка)
