Ревизия верхнего поршня заварочного блока DeLonghi ECAM Series

Отключите кабель питания!

Снимите все детали: бак для воды, контейнер для жмыха, заварочный блок.

Поверните устройство задней частью к себе.

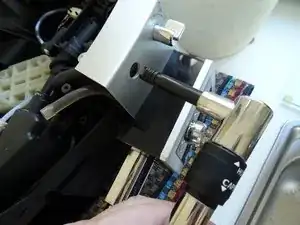

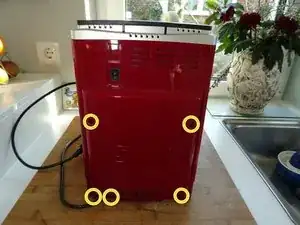

Выкрутите пять звёздчатых винтов Torx T20 с защитой.

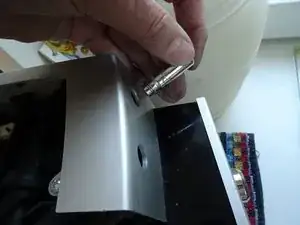

Небольшая сложность: у этих винтов в центре штифт, поэтому отвёртка должна иметь отверстие посередине.

Снимите заднюю крышку.

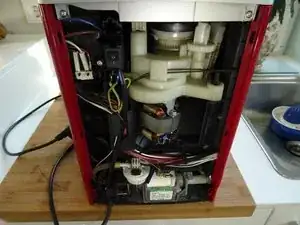

Сразу становятся видны следующие компоненты:

кофемолка

насос

расходомер

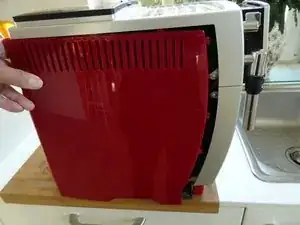

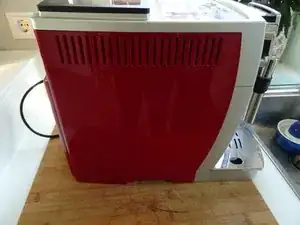

Сдвиньте боковую панель назад примерно на 1,5 см.

Снимите панель.

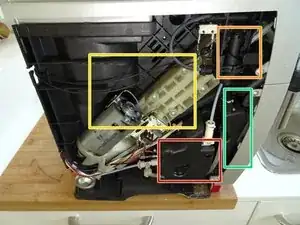

Открываются следующие компоненты:

нагреватель

камера расширения

привод редуктора

паровой клапан

В зависимости от модели, может потребоваться снять паровой кран/носик подачи воды, различия незначительны.

Вытяните пластиковую скобу с носика пара.

Вытяните носик пара на себя.

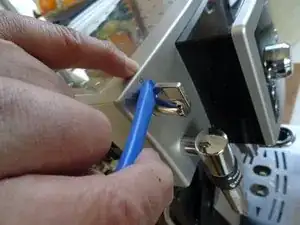

Аккуратно снимите рычаг парового крана. Используйте только пластиковый инструмент, чтобы не повредить лицевую панель.

Если ещё не сделано, снимите правую крышку бака для воды.

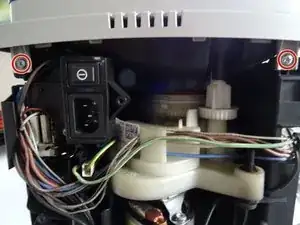

Выкрутите четыре винта Phillips, крепящих верхнюю крышку.

Немного приподнимите верхнюю крышку. Может быть немного туго.

Не снимайте крышку полностью: в некоторых моделях провода нагревателя чашек всё ещё подключены.

Если есть нагреватель чашек, отвинтите гайку SW7, к которой подключены два зелёно-жёлтых провода, и ослабьте её. Два коричневых провода на другой стороне можно оставить, если просто отвести крышку в сторону.

Отложите верхнюю крышку в сторону или полностью снимите её.

Оставшуюся переднюю панель также необходимо снять.

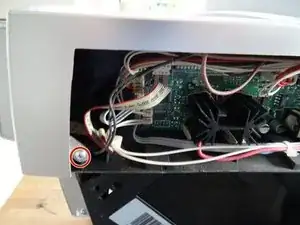

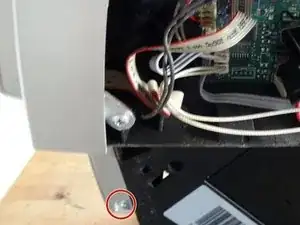

Выкрутите два винта с левой стороны.

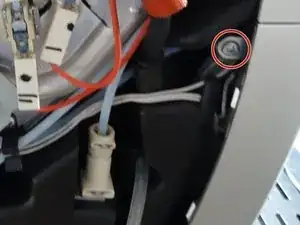

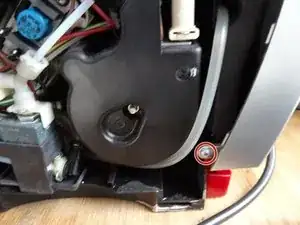

Выкрутите один винт с правой стороны.

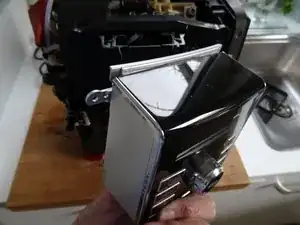

Аккуратно потяните переднюю панель вниз. Может быть немного зафиксирована.

Выкрутите два винта с корпуса блока управления.

Аккуратно отведите блок управления в сторону.

Не отсоединяйте блок полностью — он остаётся подключённым плоским шлейфом. Вы можете вытащить шлейф и отложить блок в сторону, возможно, оставив один винт слегка закрученным.

Выкрутите два винта с носика подачи кофе.

Снимите носик подачи кофе.

Снимите силиконовый шланг с задней части носика и удалите носик.

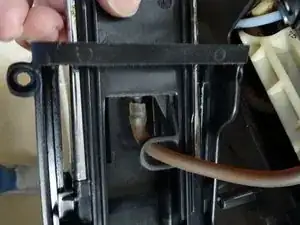

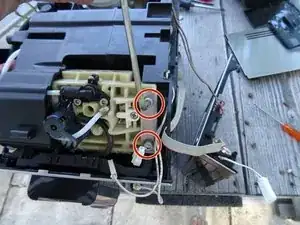

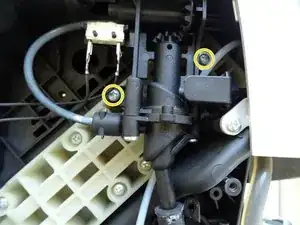

Крепление верхнего поршня фиксируется двумя винтами с левой стороны. В зависимости от модели, эти винты могут быть скрыты.

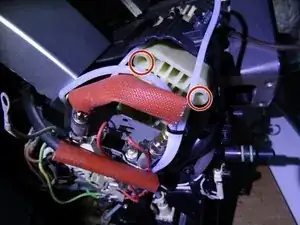

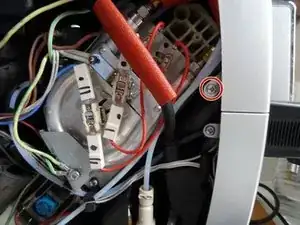

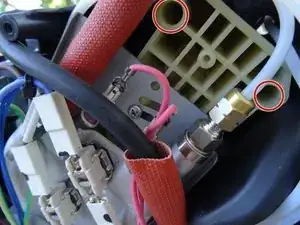

На первом изображении — модель с дополнительным паровым нагревателем. В этом случае нагреватель нужно отвинтить (один короткий винт сверху, ещё один ниже), после этого его можно выдвинуть на несколько сантиметров.

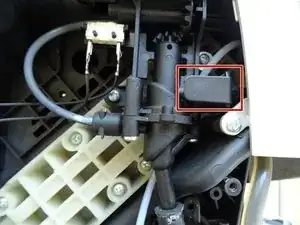

На втором изображении — модель с ручным паровым краном. В этом случае следует ослабить два винта крана, после чего кран можно слегка сдвинуть в сторону.

После того как оба винта будут открыты, выкрутите их.

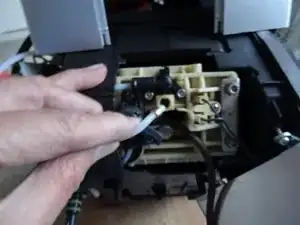

На верхнем поршне заварочного блока шесть соединений: три линии подачи горячей воды под давлением, одна линия отвода воды без давления, шланг к носику кофе и два провода к микропереключателю. Все соединения необходимо отключить.

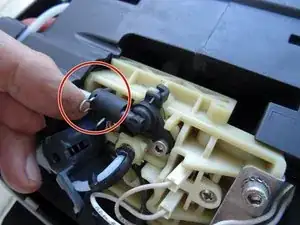

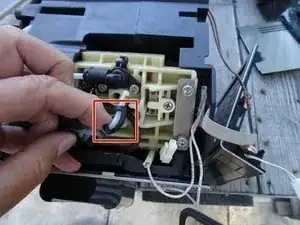

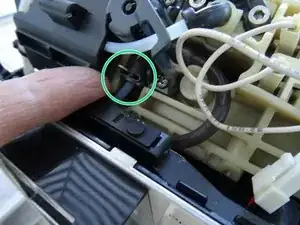

Вытяните зажим в верхнем левом углу и ослабьте линию под давлением. Обратите внимание на уплотнительное кольцо. Оно может остаться на шланге или в разъёме. При сборке желательно заменить его новым.

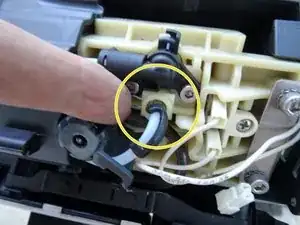

Вытяните средний зажим и ослабьте линию под давлением. Обратите внимание на уплотнительное кольцо. Оно может остаться на шланге или в разъёме. При сборке желательно заменить его новым.

Вытяните зажим в нижнем левом углу и ослабьте линию под давлением. Обратите внимание на уплотнительное кольцо. Оно может остаться на шланге или в разъёме. При сборке желательно заменить его новым.

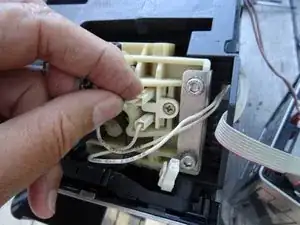

Отсоедините два плоских разъёма от микропереключателя.

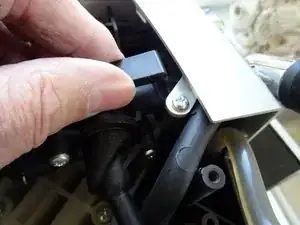

Снимите чёрную защиту изгиба со среднего шланга под давлением.

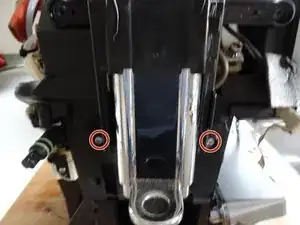

Выкрутите два винта с внутренним шестигранником (4 мм).

Снимите скобу из нержавеющей стали.

Протяните мешающие шланги под давлением через отверстия слева.

Отсоедините силиконовый шланг, если он присутствует.

Опорная пластина верхнего поршня теперь свободна. Однако она плотно установлена, и извлечь её будет непросто. Действуйте терпеливо и аккуратно. Следите, чтобы не повредить шлейф, идущий к панели управления.

Поршень крепится к серой пластиковой детали с помощью маленького кольцевого фиксатора. Отведите плавкий предохранитель в сторону и надёжно уберите его.

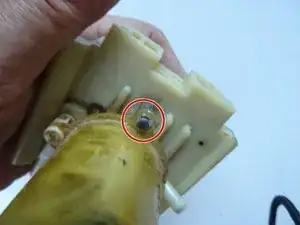

Переверните поршень. В самом центре находится потайной винт Torx T10. Выкрутите его.

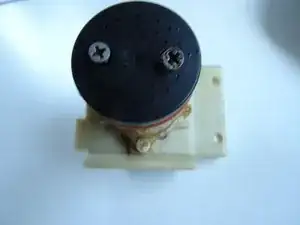

Выкрутите два винта с крестообразным шлицем на поршне и снимите чёрную крышку.

Снимите большое уплотнительное кольцо с поршня.

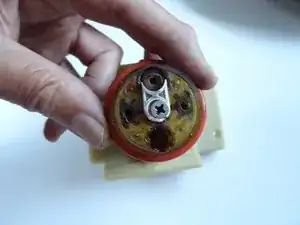

Выкрутите один винт с крестообразным шлицем, расположенный в центре поршня.

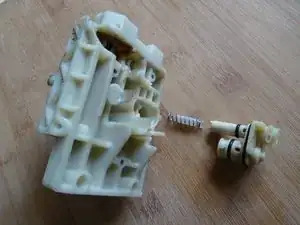

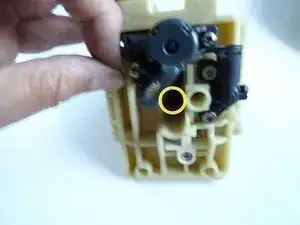

Осторожно снимите толкатель. Обратите внимание на пружины внутри.

Также обратите внимание на пружину с клапанной полусферой. При сборке шарик должен быть направлен вверх.

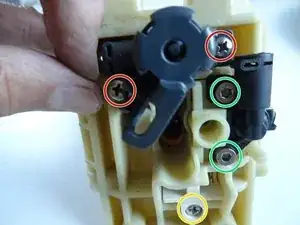

Переверните поршень и снимите крепления:

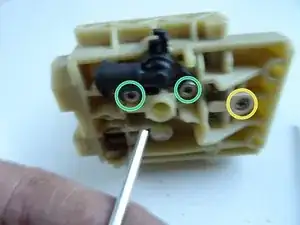

Выкрутите два винта с крестообразным шлицем на клапане и снимите клапан.

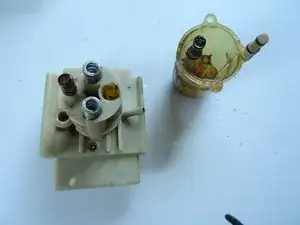

Выкрутите два винта с шестигранным шлицем (2 мм) на фитинге и снимите фитинг.

Выкрутите один винт с крестообразным шлицем на микропереключателе и осторожно поднимите микропереключатель.

Тщательно обезжирьте и удалите накипь со всех деталей. По возможности замените уплотнительные кольца. Смажьте их и соберите верхний поршень.

Обратите внимание на клапан: толкатель должен быть направлен вверх.

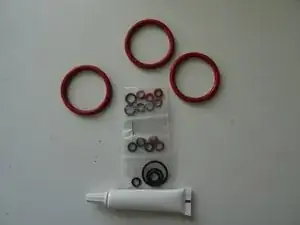

Комплект технического обслуживания включает в себя в общей сложности 18 уплотнений для верхнего поршня и ещё два — для нижнего поршня.
