Замена уплотнительного кольца группы заваривания DeLonghi ECAM Series

Выключите машину, чтобы группа заваривания переместилась в положение для снятия.

Отключите шнур питания.

Извлеките резервуар для воды и контейнер для гущи.

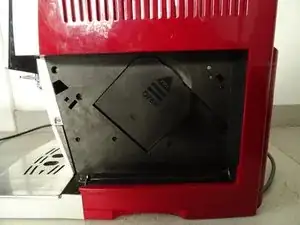

Откройте люк за резервуаром для воды.

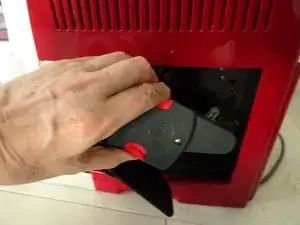

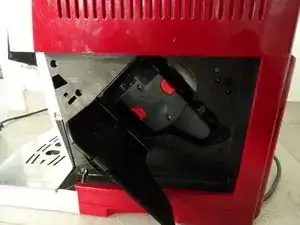

Удерживая две красные кнопки, извлеките группу заваривания.

Положите устройство на бок, чтобы легко добраться до верхнего заварного поршня.

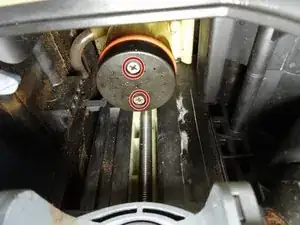

Открутите два винта крестообразной отверткой.

Снимите черную пластиковую крышку с верхнего заварного поршня, запомнив ориентацию для дальнейшей сборки.

Очистите все под крышкой и саму крышку.

Слегка смазать новое уплотнительное кольцо пищевым силиконовым герметиком и замените верхнее уплотнительное кольцо.

Закройте крышку.

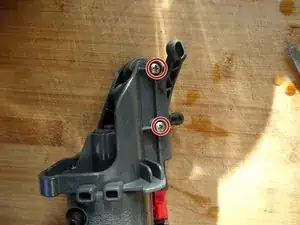

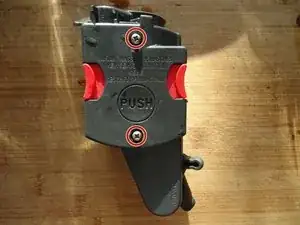

Открутите всего четыре винта крестообразной отверткой на передней и задней стороне группы заваривания.

Теперь осторожно отделите переднюю и заднюю части.

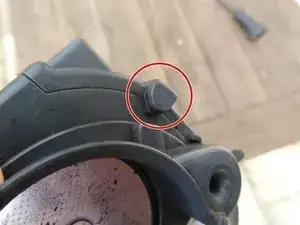

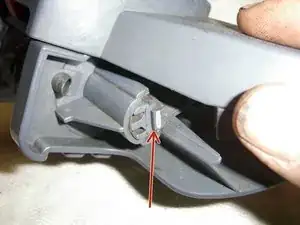

Обратите внимание на маленький черный резиновый буфер с пятиугольным профилем. Это ограничитель для контейнера для гущи. Он часто выпадает. Замените его между двумя половинами корпуса при сборке.

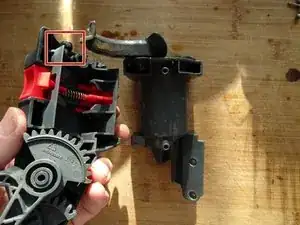

Лопата для гущи сверху находится под натяжением от торсионной пружины, будьте внимательны при ее снятии.

При сборке сначала необходимо вставить пружину лопаты, затем установленную широко раскрытую лопату повернуть на нее. Только тогда две половины можно снова совместить.

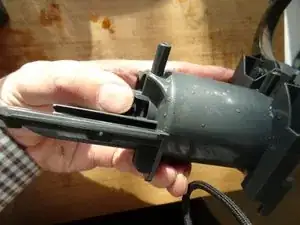

Обратите внимание на положение двух рычагов с зубцами в нижней части и положение поршня для дальнейшей сборки. Затем снимите их.

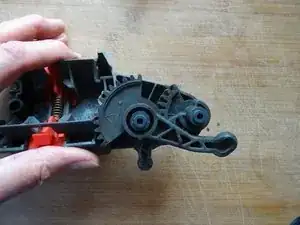

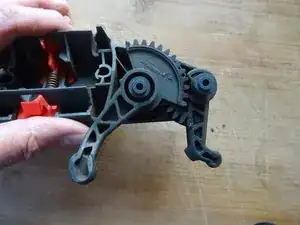

На рисунках 2 и 3 показаны две конечные позиции рычагов. Рисунок 2 показывает позицию, когда поршень находится вровень с верхом.

Поднимите поршень вверх и выведите его.

Уберите старые уплотнительные кольца.

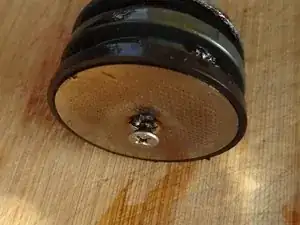

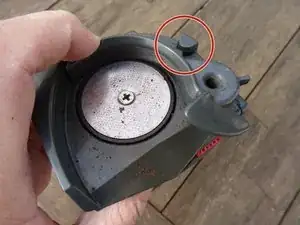

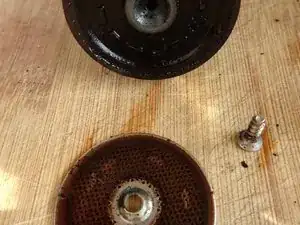

Открутите винт крестообразной отверткой на заварном сите.

Снимите заварное сито.

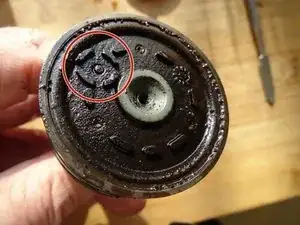

Клапан crema расположен внизу колбы под пластиковой крышкой. Вы также должны воспользоваться этой возможностью, чтобы проверить и очистить его.

Крышка очень плотная и трудно снимается.

Выковырите крышку острым инструментом. Попеременно применяйте инструмент к выступам. Для этого потребуется много терпения.

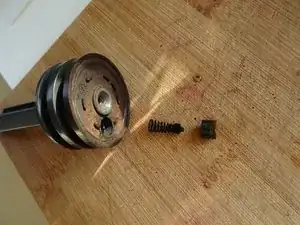

Извлеките детали клапана crema.

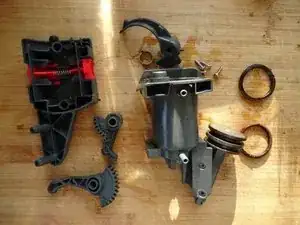

Тщательно очистите все части группы заваривания. Установите два новых уплотнительных кольца на поршень.

Слегка смазать уплотнительные кольца и оси подвижных частей пищевым силиконовым герметиком.

Поршень должен быть вставлен, как показано, зубья должны входить в зубчатую рейку. Поршень затем должен закрываться вровень сверху.

Убедитесь, что поршень движется плавно и достигает обоих крайних положений корректно. Убедитесь, что рычаг для выброса кофе опирается на внутреннюю часть маленького резинового буфера и легко движется.
