Замена водяного мешка Miele G 1274 SCVi Eco

В любом случае сначала отключите вилку питания. Вода и электричество несовместимы — опасность для жизни!

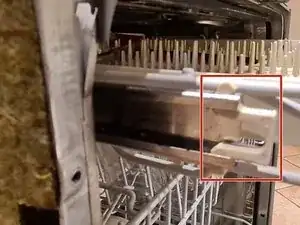

Необходимо вынуть корзины для посуды из машины. Два нижних яруса можно просто вытащить. Лоток для столовых приборов можно снять только после освобождения защёлки, как показано на фото.

Сначала нужно снять левую боковую панель. Когда машина открыта, с левой уплотнительной резинки видны 2 пластиковые заглушки (если они не потеряны). Снимите их.

Открутите два винта, которые стали видны под ними. На фото показан только верхний винт, ниже есть ещё один винт.

На задней стороне, в нижнем конце левой боковой панели, находится ещё один винт. Удалите и его.

После снятия трёх винтов боковая панель удерживается на машине только штифтом. Носик расположен в верхнем торце, на задней части машины. Сожмите носик, предпочтительно пассатижами или тонкогубцами, затем снимите боковую панель.

Теперь открыт доступ к водяному карману, снимите отмеченную теплоизоляцию. Просто оторвите — она слабо приклеена к поверхности.

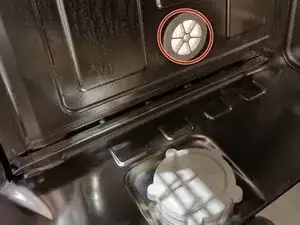

Открутите кронштейн подачи воды. Это делается изнутри машины. Как и обычный винт, деталь отворачивается против часовой стрелки. Он может быть очень тугим, при необходимости осторожно ослабьте его трубным ключом.

За кольцом находится резиновое уплотнение. В комплекте запасной детали имеется новое уплотнение — при сборке замените старое уплотнение на новое.

Далее необходимо снять нижнюю пластину машины. Для этого машину нужно положить на бок так, чтобы открытая сторона была сверху, а нижняя сторона была сбоку. Этот шаг должен выполнять 2 человека.

Учтите, что ножки не повредятся, если машина будет положена на бок.

Также учтите, что при укладывании машины на бок может вытечь вода.

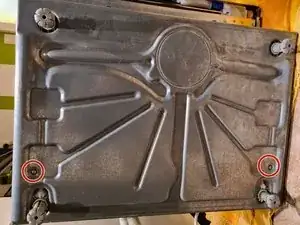

Снимите два отмеченных винта, они находятся вблизи задних опор.

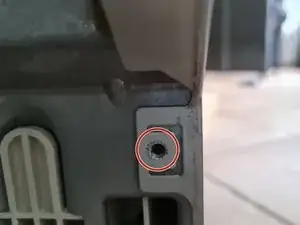

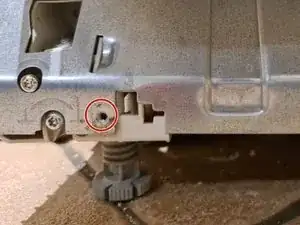

Спереди справа и слева необходимо удалить ещё по одному винту. На фото показана левая сторона, аналогично поступите с правой. На фото винт уже удалён, у Вас он всё ещё может быть на месте. Также будьте осторожны, не используйте этот винт для регулировки высоты ножек.

На следующих шагах необходимо освободить серую пластиковую рамку. Выполните указанные ниже действия.

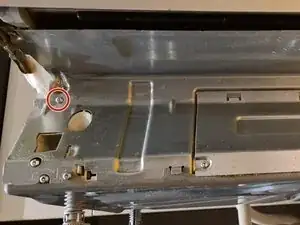

Удалите отмеченный винт. Рядом находятся 2 винта, убедитесь, что удаляете правильный.

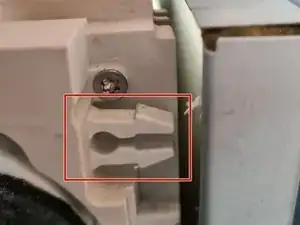

Отцепите белый крючок от серого ушка. Может быть удобнее, если второй человек немного сильнее натянет большую пружину слева (не показана на фото).

Пластиковая рамка теперь лишь частично вставлена в заднюю часть машины и её легко отсоединить. Достаточно ослабить рамку, её не обязательно полностью снимать.

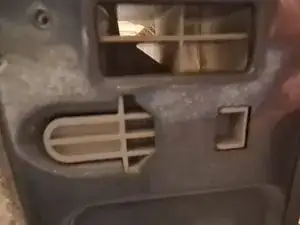

Если рамку требуется снять полностью, нужно удалить ещё 2 заглушки.

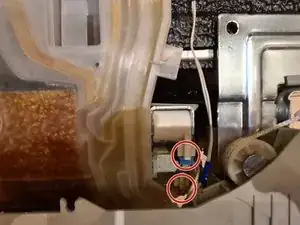

Необходимо вынуть 3 разъёма, все разъёмы зафиксированы маленьким язычком, который надо аккуратно приподнять, чтобы вынуть штекер из держателя.

Также ослабьте длинный кабель с серым разъёмом и хомуты водяного мешка. Сам кабель остаётся на машине при снятии водяного мешка.

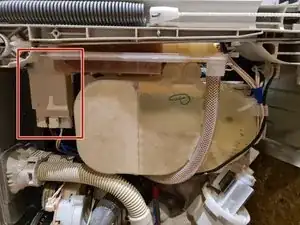

Реле, надетое на водяной мешок, можно просто сдвинуть вправо. Для этого нажмите на небольшой язычок справа. Провода остаются подключёнными к реле.

На этом шаге нужно снять шланг, при этом возможна протечка воды. Из шланга может выйти немного воды, а из водяного мешка — довольно много. Лучше подстелить полотенце под машину, чтобы вода не попала на электронику.

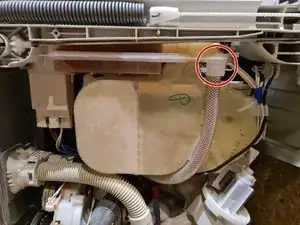

Прозрачный тканевый шланг закреплён хомутом, который лучше снять пассатижами или тонкогубцами, затем снимите шланг.

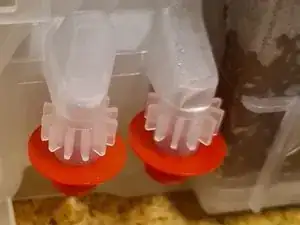

На запасной детали Вы найдёте в общей сложности 4 таких красных заглушки. Снимите их все. Снова может немного вытечь воды.

Два соединения на фото вставлены в контейнер для соли машины. После снятия шланга на предыдущем шаге водяной мешок можно снять. Если бы машина стояла вертикально, мешок пришлось бы тянуть вверх.

Аккуратно снимайте мешок — остаётся ещё одна трубка, которую нужно отсоединить, у Вас не слишком много запаса по месту.

С запасной деталью прилагаются два резиновых уплотнения для двух соединений. При сборке посудомоечной машины замените старые уплотнения на новые.

Также снимите ранее упомянутый чёрный резиновый шланг, который просто вставлен, хотя может быть очень плотно сидящим. (К сожалению, фото отсутствует)
