Замена нагревательного элемента сушилки Estate Mo No TEDS840PQ0

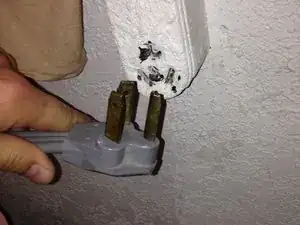

Не будьте неосторожны. Это 240 вольт (вдвое больше обычной розетки). Отключите сушилку от сети до начала работы.

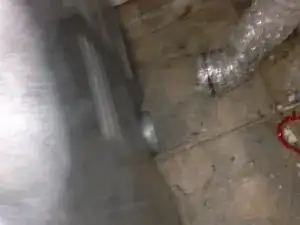

Отключите вентиляционный шланг. Это стандартная операция: у некоторых шлангов хомуты с винтом, у некоторых — зажимные хомуты.

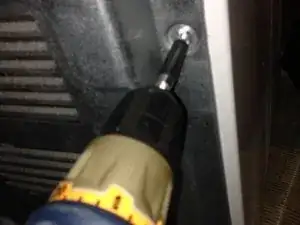

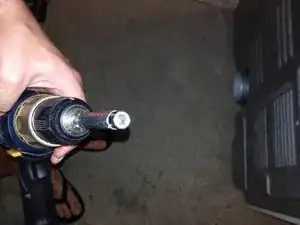

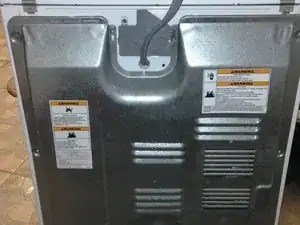

Отодвиньте сушилку от стены. Большинство сушилок, произведённых Whirlpool, закреплены 9 винтами (1/4"). Не забудьте снять крышку для шнура питания. Сохраните винты в безопасном месте. Я использовал держатель для бит дрели — он точно 1/4" и идеально подошёл.

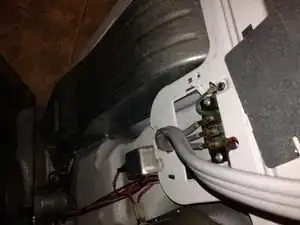

После удаления всех винтов аккуратно снимите заднюю крышку и крышку для шнура, поставьте их к стене. Будьте осторожны — края могут быть острыми!

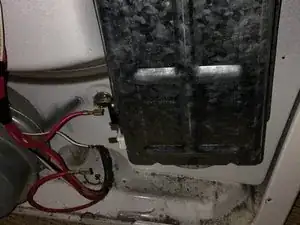

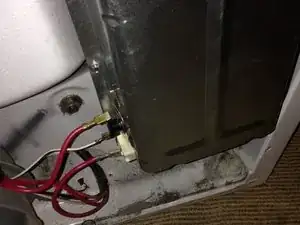

Нагревательный элемент находится в правом нижнем углу корпуса. Обратите внимание на расположение подключений, рекомендую сфотографировать их на телефон.

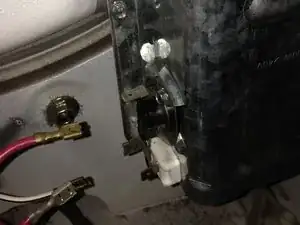

Отсоедините клеммы от элемента.

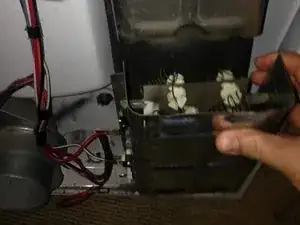

Есть ещё два винта, крепящие корпус элемента к сушилке — отвинтите их, после чего элемент выйдет, сдвинувшись вниз или оттянув назад.

Установите мультиметр в положение 20K Ом.

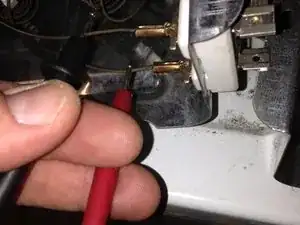

Подсоедините щупы мультиметра к элементу: если элемент исправен, вы получите показание около 0.00; если он неисправен — сопротивление будет различаться или мультиметр покажет 1. Также можно визуально осмотреть спираль элемента: при разрыве обычно видна явная поломка в витках.

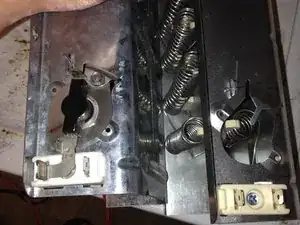

После подтверждения, что старый элемент вышел из строя, расположите их рядом, как показано. Вы увидите, что у нового элемента отсутствует деталь. Большинство новых элементов НЕ комплектуются термостатом предельного типа — его нужно перенести со старого элемента.

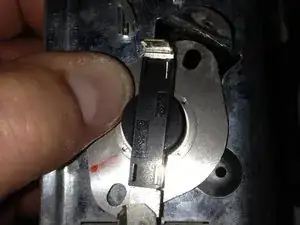

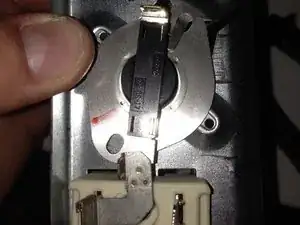

Снимите болт, удерживающий термостат предельного типа, используя торцевой ключ 6 мм, и аккуратно отогните верхнюю лапку. Затем осторожно снимите "Г"-образный контакт с клеммы элемента.

У нового элемента может не быть отверстия для крепления термостата. В этом случае отогните лапку и вставьте её в отверстие в элементе, где было старое крепление, затем наденьте "Г"-образный контакт на новую клемму.

Вставьте корпус нового элемента на место, установите два крепёжных винта и подсоедините клеммы.

Установка остальных компонентов производится в обратном порядке. Это достаточно просто.

Снова установите крышку, подсоедините вентиляционный шланг, подключите шнур питания и протестируйте.

Готово! Вы справились. Проверьте сушилку: откройте дверцу и удерживайте контакт дверцы, убедитесь, что элемент нагревается (вы увидите оранжевое свечение).
