Шалтенцайтиль - T56840L Электронное управление

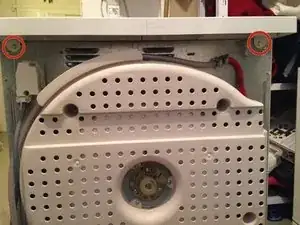

Снимите верхнюю крышку сушилки. Для этого открутите две шестигранные гайки, ключ на 7 мм (на фотографии сверху справа и сверху слева), затем сдвиньте крышку назад и одновременно поднимите вверх (крышка спереди зацеплена двумя крючками).

Усилительный лист крепится пятью винтами — снимите их (отмечены красным).

Затем аккуратно отожмите этот элемент от передней панели с помощью защёлки (зелёная отметка).

Извлеките бак для конденсата.

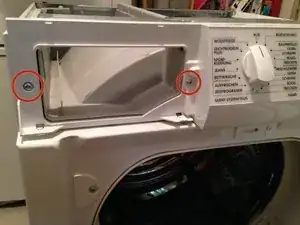

Ослабьте ещё два винта, удерживающих переднюю панель.

Защитный кожух блока управления сначала отсоедините с одной стороны (примерно по середине прибора).

С помощью маленькой отвёртки втяните защёлку и слегка приподнимите крышку.

Затем поднимите крышку целиком и одновременно сдвиньте её назад (от передней панели) — с другой стороны крышка задвинута в направляющую.

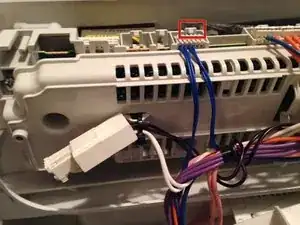

Снимите разъёмы с платы. Для этого осторожно отогните фиксирующие защёлки.

Перережьте стяжку проводов.

Разъём сетевого кабеля находится под отдельной крышкой. Сначала снимите её (она сидит туго).

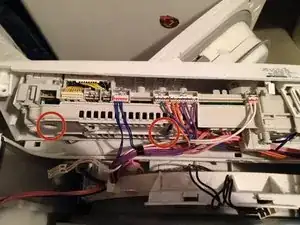

Теперь снимите крышку платы: для этого достаточно выкрутить два расположенных глубоко винта (держатель блока управления с передней панели снимать не нужно, чтобы извлечь плату).

Снятие платы:

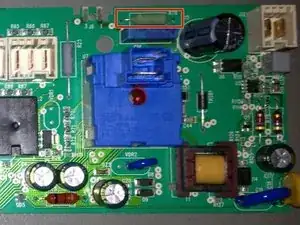

Примерно в середине платы находится крестовая винт, который нужно удалить.

Затем слегка отожмите клипсы по периметру платы и одновременно поднимите плату.

После извлечения платы выпаяйте два компонента.

Резистор с проволочной обмоткой.

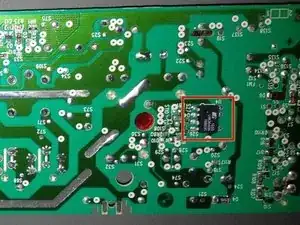

Преобразователь напряжения находится на обратной стороне.

Можно также обкусить выводы тонкими кусачками. Внимание: при этом могут отслоиться точки пайки на плате!

Я использовал бессвинцовый припой, так как промышленные платы часто паяются бессвинцовым припоем.
