Ремонт декоративной планки панели управления и корпуса электроники посудомоечной машины Miele G4370SCVi

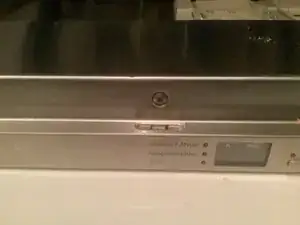

Осторожно снимите пластиковые заглушки на боковой стороне двери, поддев острым ножом снизу. Ослабьте (они остаются на месте) торкс-винты и снимите панель двери. Затем удалите винты на металлической планке, закрывающей панель управления. Снимайте планку вверх!

Затем снимите винты на внутренней стороне двери, удерживающие панель управления. Не забудьте про 2 винта по бокам. У меня были трудности с извлечением панели. Осторожно с проводкой. См. ниже… при дальнейшем разборе — чтобы облегчить работу…

Внимание, не все винты одинаковой длины. Используйте малярную ленту и подпишите, откуда они, если рискуете перепутать.

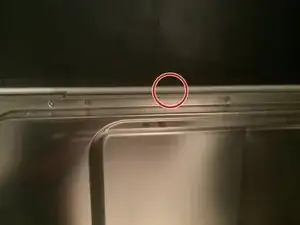

Центральный болт замка также важен, похоже, там была пластиковая распорная шайба небольшого размера…

При сборке я понял (на самом деле моя жена подсказала), что может быть легче полностью разобрать дверь, вынув все винты с внутреннего края… поэтому рекомендую сделать так и при разборке. Все винты — если нужно снять/ремонтировать корпус — только нижние 2 × 3 можно оставить для ремонта на месте.

Попросите кого-то помочь или установите подпорки одинаковой высоты под дверью, чтобы поддержать все детали.

Пронумеруйте все разъёмы и их положение перманентным маркером… отключите все. Осторожно с защёлками на некоторых разъёмах. Также соштекер у основного замка двери.

Ага, номера деталей — как на наклейках, так и на пластиковой детали…

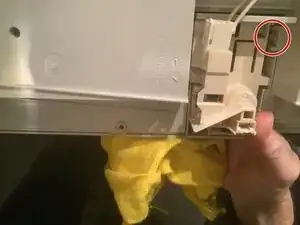

Как только блок управления отделён от двери, вы можете снять замок в середине, аккуратно вставив небольшие отвёртки в 2 прорези, чтобы отщёлкнуть его.

Будьте осторожны! Пластик явно хрупкий.

Защёлки замка видны при взгляде из противоположной стороны.

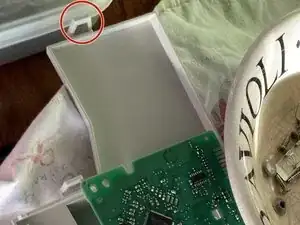

Снимите прозрачную крышку кнопок управления. По 2 маленькие защёлки на крайних концах.

Две половины корпуса блока управления удерживаются примерно 6 защёлками, расположенными по периметру и в средней секции вокруг выемки под замок. Опять же пластик был хрупким, поэтому действуйте очень аккуратно.

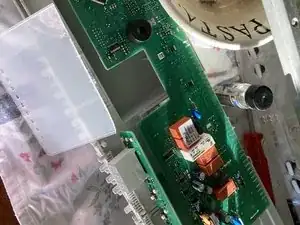

Теперь вы видите электронику. Основная плата держится двумя пластиковыми защипами, которые нужно сжать внутрь. Вся электроника — поверхностного монтажа, используйте пластиковые инструменты, чтобы снизить риск повреждения. Вспомогательная плата просто выскальзывает наружу.

Положите платы в сторону в сухое и чистое место без сильного статического заряда. Вам придётся периодически примерять вашу починку…

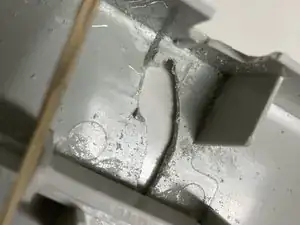

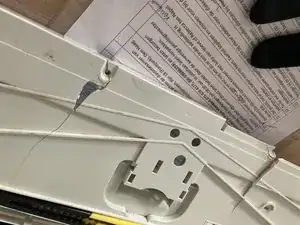

По одной стороне панели идут два крупных трещины. Сквозные «стойки» для винтов полностью отсутствуют.

Ага, номера деталей, как на наклейках, так и в пластиковом компоненте… Так что есть надежда. До тех пор пока: Miele указывает, что доступна только полная сборка, включая электронику. 430 евро.

Шок. Miele, это разочаровывает: явно а) недолговечный пластик (распад) и б) нелепо, что корпус недоступен отдельно. Платить такую сумму за десятилетнюю машину — нет. Выкинуть посудомойку или сделать кустарный ремонт? Хочется ли мне испытания?

Помните, эта разборка была только для того, чтобы зафиксировать металлическую планку от ослабления…

Кто-то предложил сканировать и распечатать на 3D-принтере, но учитывая недостающие детали, сложную форму и отсутствие контактов в этой области, я не был уверен в успехе.

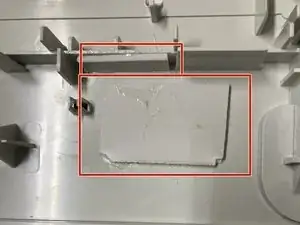

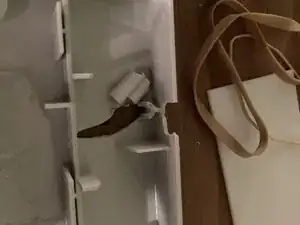

Просверлил небольшие отверстия в концах трещин, чтобы предотвратить их дальнейшее распространение. Сначала склеил корпус, убедившись, что он ровный. На внешней стороне есть рёбра — следите, где прикладываете давление/вес.

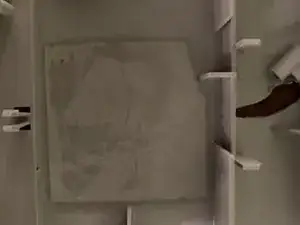

Нашёл совместимый прочный пластик (спасибо Альберто) и приклеил его поверх трещин. Я использовал куски от старой распределительной коробки и лист полиацетата. Сначала проверил склейку на прочность. Нужно убедиться, что заплатки не мешают плате электроники, особенно вспомогательной плате.

Разместите заплатки через пластиковые ребра жёсткости, также следя за тем, как верхняя половина прилегает… чтобы исключить помехи.

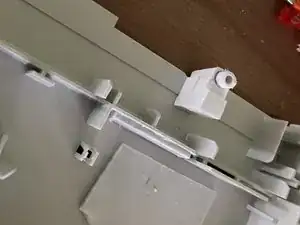

Лёгкая сторона. Нет помех для держателя вспомогательной платы с элементами управления. Сначала очистка: удаление остатков старых винтовых стояков. Затем я восстановил пластик, наращивая маленькими квадратиками полистирола толщиной 5 мм, примерно 25 × 35 мм.

Приклеивал их по одному. Немного шлифовал пластик лёгкой наждачной бумагой для лучшего сцепления и чистоты. Клей для ПВХ. Правильная высота требовала измерений, внимательно сравнивая с другой половиной.

На изображении видно первые 2 слоя с небольшим весом во время склеивания.

Я также сделал пробный образец и просверлил несколько размеров отверстий, чтобы убедиться, что винты при сборке не будут слишком тугими и не повредят ремонт.

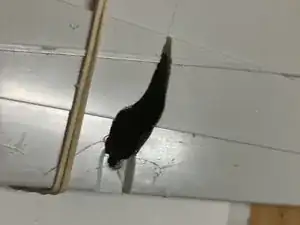

Оставшееся открытое отверстие я заполнил силиконом, чтобы вода не могла легко попасть в блок управления при разливе на верх двери…

Определите, как он помещается между дополнительной электроникой (в частности дисплеем), переключателями (чёрные входы), «световыми» каналами (прозрачные) и общей формой литьевой крышки из пластика

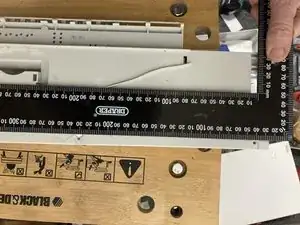

слоите по 2 слоя по 5 мм каждый. Вырезайте по мере необходимости. Измеряйте. Вырезайте. Снова измеряйте. Продумайте, как закрывается другая крышка корпуса, какой остаётся зазор по высоте…

Сделайте небольшую втулку сверху, чтобы винты и нержавеющая полоса (с вмятинками!, у меня изначально были слишком высоко) упирались в блок, а не нагружали пластиковые боковины.

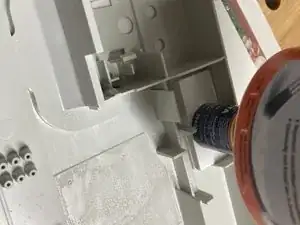

Для этого я использовал коронку по дереву (спасибо Альберто). Но сверлите медленно и поэтапно, иначе она нагреется, расплавит пластик и застрянет в нём. Упс…

Выравнивание отверстий — ключ к обеспечению совпадения с металлической отделочной полосой и избежанию ненужных напряжений в ослабленном корпусе.

Винты в основном заподлицо на отделочных полосах, поэтому маленькие вмятинки там уменьшают общую высоту на миллиметр или, может быть, два. Я недооценил это и пришлось снова немного подрезать высоты прямо перед окончательной сборкой.

Подбор размеров отверстий: ремонт с одной стороны шаткий, довольно хрупкий, из‑за небольшой поверхности для склейки. Поэтому решил сделать тестовые образцы, сверля от 3 до 3,5 мм, затем пробуя оригинальные винты и какая сила нужна, чтобы ввести их… и насколько сильно можно затянуть… Это где‑то посередине, но я остановился на 3,5 мм.

Рекомендую протестировать на вашем пластике (твёрдость влияет) и с винтами, используемыми в устройстве.

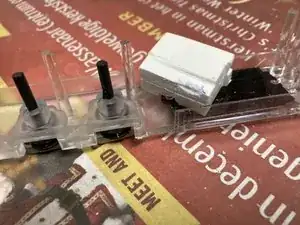

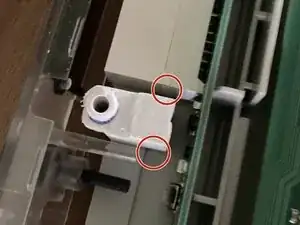

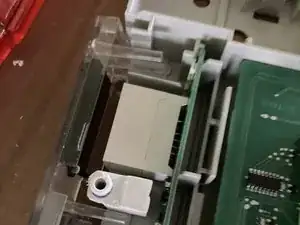

В самый последний момент я добавил по 2 маленькие треугольные распорки на сложную сторону. Я боялся, что она может сломаться при сборке… убедился, что они не мешают переключателям, дополнительной плате и сборке. По одной с каждой стороны

Они не на этом изображении, но вы легко можете представить их, вариантов немного. Это также показывает маленькую поверхность, за которую нужно держаться.

Верните платы на место и аккуратно защёлкните две половины вместе.

Защёлкните замок обратно.

Если ваш корпус в хорошем состоянии, большинство предыдущего можно игнорировать. Но там есть советы по общей разборке и сборке, которые я не повторял здесь.

Снимите нержавеющую полосу, закрывающую органы управления (см. предыдущие инструкции). Помните, она сдвигается вверх вдоль «направляющей» с каждой стороны. Эта направляющая — фактически сломанный пластик, который позволяет металлической полосе уходить наружу…

Осторожно с последующими шагами, пластик может быть хрупким!!!

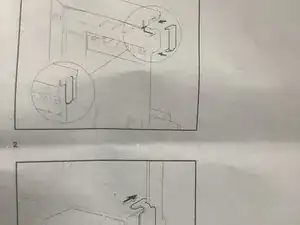

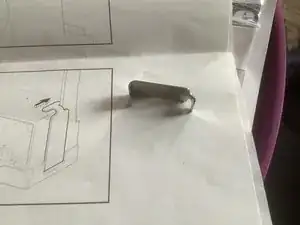

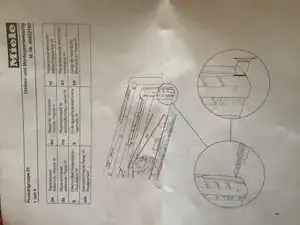

На этом этапе вы, возможно, сможете сделать небольшую подрезку «направляющей», как указано в прилагаемой инструкции Miele, не отключая и не снимая кожух, в зависимости от ваших инструментов (Dremel?). Я не вижу, как можно установить зажимы без снятия наружной части двери, как в следующем шаге.

Снимите оставшуюся переднюю панель двери, открутив все винты, расположенные внутри нижней части двери, по 3 с каждой стороны. Дополнительные верхние винты держат узел панели управления. Это даст вам место для установки зажимов для ремонта и, если потребуется снять корпус для подрезки, упростит снятие и повторную сборку.

Вы увидите довольно много изоляционного материала, который как‑будто пытается выпасть, но обычно остаётся на месте. Его немного придирчиво вернуть при сборке, но с парой дополнительных рук всё получится.

Зависит от того, насколько глубоко вы разобрали, но в целом собирайте в обратном порядке

Сложные моменты для меня были (не считая изготовления распорного блока)

выравнивание центрального замка двери и маленькой шайбы

Установка изоляции на место при креплении наружной панели двери.

Не сломать больше пластика

Понять, как будет работать ремонт Miele и как я смогу его установить (помните, я не снимал всю наружную панель двери)

Отсутствовал вес кухонной фасадки, поэтому дверь всё время закрывалась. Мы подложили большой кусок бревна, чтобы держать её опущенной при необходимости

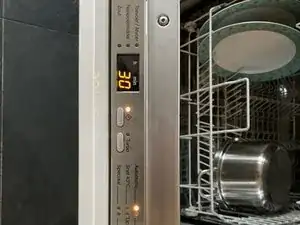

Проверил и …..работает.
