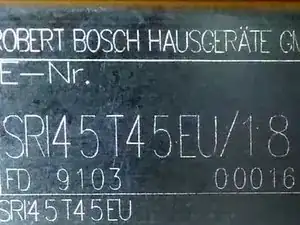

Посудомоечная машина Bosch SRI45T45EU-18 - Ремонт модуля управления

Симптомы неисправного модуля управления: Нет работы в цикле мойки (нет индикации, нет шума, нет реакции на нажатие кнопки или включение/выключение).

Ремонт, выполненный здесь: замена 5 компонентов на модуле управления (стоимость: € 3.50); весь модуль управления также можно купить здесь за € 100) - см. шаги №5 и №6.

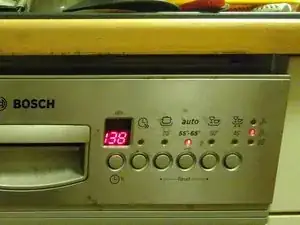

Модуль управления расположен непосредственно под панелью управления (см. фото)

ВАЖНО ---> Отключите посудомоечную машину от питания перед выполнением следующих шагов! <--- ВАЖНО

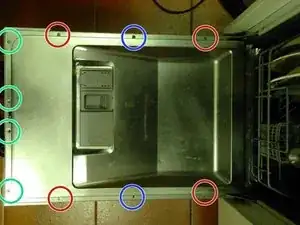

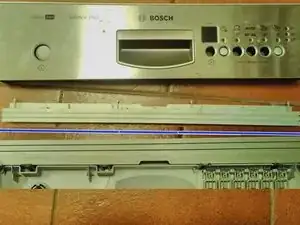

Чтобы можно было снять переднюю панель и панель управления, сначала ослабьте все винты внизу.

2x отмечены синим: длинные винты, которые входят прямо в деревянную панель крышки.

4x отмечены красным: короткие винты, которые удерживают металлическую рамку, на которой закреплена крышка.

4x отмечены зелёным: короткие винты, которые удерживают крышку элемента управления.

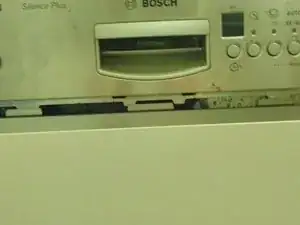

Панель корпуса можно снять, как на изображении №2 (Осторожно, чтобы окантовка не упала при отвинчивании винтов!)

Теперь вы можете снять панель управления.

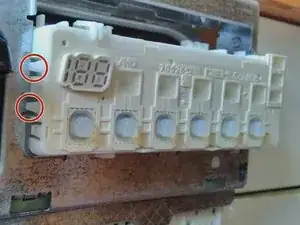

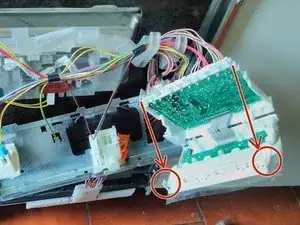

Модуль переключателей можно снять, аккуратно разжав несколько защёлок — обратите внимание на маркировку на фотографиях и осторожно подденьте отвёрткой.

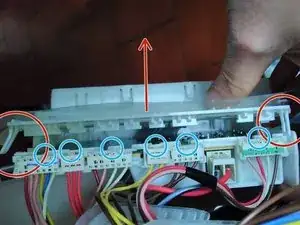

Снимите все разъёмы с модуля управления, слегка отогнув защёлки в сторону (синие отметки)

Откройте крышку, слегка отогнув защёлки в сторону (красная отметка) и откройте в направлении стрелки (Изображение 1 + 2)

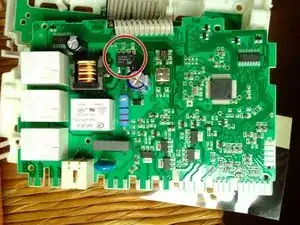

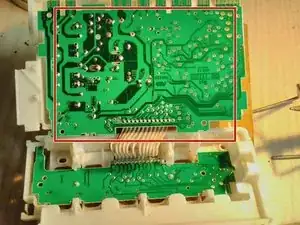

Рис. 3: Плату AKO 704226 можно вынуть из модуля управления (в рамке), модуль светодиодов и переключателей также можно снять для облегчения пайки (плоский шлейф остаётся подключённым).

Какие компоненты нужно заменить на модуле управления, чтобы устранить ошибку?

1-й компонент LNK304GN = причина ошибки!

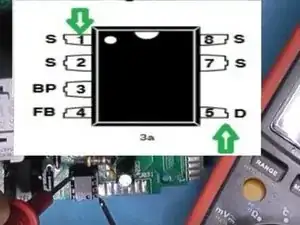

Наличие неисправности компонента можно проверить в установленном состоянии измерением сопротивления между истоком и стоком: R (S-D), см. изображение №2

Неисправен, если R(S-D) < 100 Ом

Нормально, когда R(S-D) > 10 МОм (в зависимости от полярности)

Запчасть, например, здесь, 1.08$; обозначается как «power integrations LNK304GN-TL PMIC - AC/DC конвертер, оффлайн-ключ, преобразователь, flyback SMD-8B»

Выпаяйте все 7 выводов (они припаяны только сверху платы. Тем не менее, я аккуратно отрезал выводы ножницами/кусачками, удалил микросхему, а затем поочерёдно выпаял остатки выводов). Припаяйте новый компонент LNK304GN.

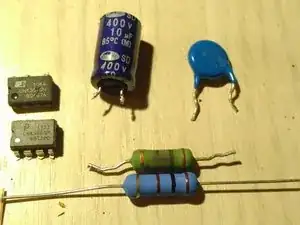

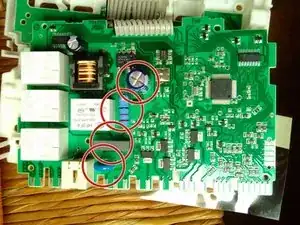

Замените другие компоненты, которые также могли повредиться вследствие цепной реакции (все они относятся к первичной цепи преобразования сетевого напряжения):

Защитный резистор: R = 100 Ом, 3Вт [2. Круг сверху]. Запчасть, например, здесь, 0.26$ (некоторые указывают, что это должен быть 10 Ом — кажется, тоже работает. Я не уверен.)

ВАЖНО: сопротивление должно быть огнеустойчивым/не распространяющим пламя — проверьте в даташите!

Причина: резистор выполняет роль предохранителя и должен сгорать при коротких замыканиях/неисправностях без образования пламени, защищая остальную часть цепи.

Конденсатор C = 10µF, 400V, электролитический конденсатор, [верхний круг] (обратите внимание на полярность, отрицательный вывод отмечен знаком - на компоненте и плате)

Плёночный конденсатор Kemet X2 46K MKP, 0.1 µF, 10%, 10 mm (для меня не понадобился) Запчасть, например, здесь, 0.86$

Дисковый варистор TDK S10K275, 430 V [нижний круг]; Запчасть, например, здесь, 0.53$

Изображение 3: После сборки модуль переключения и посудомоечная машина снова работают идеально!
