Замена вентилятора Ninja Ultima BL810
Данное руководство демонстрирует, как удалить пластиковый вентиль.
Шаг 1
Отвинтите винты Phillips #0 длиной 11 мм.
Отвинтите винт Torx Security #10 длиной 11 мм.
Шаг 2
Отвинтите шесть винтов Phillips #2 длиной 11 мм от остальной части нижней панели.
Снимите нижнее покрытие с блендера.
Шаг 3
Отвинтите два винта Phillips #2 длиной 9 мм.
Уберите пластиковый блок.
Шаг 4
Отвинтите четыре винта Phillips #2 длиной 11 мм.
Снимите пластиковые накладки.
Сначала снимите верхнюю накладку, затем поверните нижнюю накладку в ту же ориентацию для лучшего доступа.
Шаг 5
Отвинтите три винта Phillips #2 длиной 9 мм.
Эту металлическую пластину не нужно полностью убирать, просто отодвиньте её в сторону, чтобы продолжить работу.
Шаг 6
Отвинтите четыре винта Phillips #2 длиной 11 мм.
Протяните шнур питания, как показано, чтобы создать запас.
Удалите пластиковый корпус, поднимая его вверх.
Шаг 7
Проследите за шнурами питания, чтобы найти пластиковые заглушки.
Сожмите заглушки плоскогубцами, чтобы ослабить их захват.
Снимите пластиковые заглушки с закрученных проводов.
Шаг 8
Раскрутите два провода друг от друга и снимите стяжку.
Шаг 9

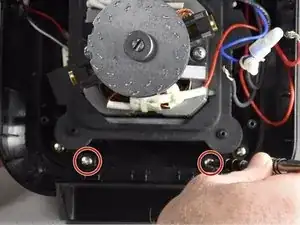

Отвинтите 2 винта Phillips #2 длиной 9 мм.
Шаг 10

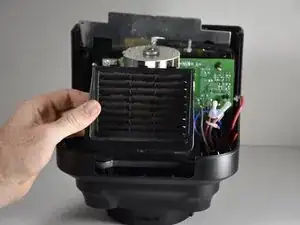

Возьмитесь за вентиль с обеих сторон и поднимите его прямо вверх.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
