Замена материнской платы блендера Nutri Ninja Ninja Blender Duo BL641
Чтобы начать этот гид, сначала выполните шаги из нашего руководства по разборке корпуса Nutri Ninja Ninja Blender Duo BL641. После завершения вы можете начать этот гид.
Шаг 1
Поверните блендер вверх дном
Шаг 2
Удалите эти шесть винтов (5 мм, головка Phillips)
Примечание: 2 из винтов будут звездчатой формы, обведены синим
Снимите нижнюю панель
Шаг 3
Открутите и снимите эти шесть винтов Phillips. (5 мм, головка Phillips)
Примечание: Винты, обведенные синим, на 3,2 мм длиннее и немного отличаются по форме от остальных. Это единственные два винта, отличающиеся от остальных.
Шаг 4
Вставьте инструмент в щель между двумя пластиковыми частями, чтобы разделить их
Двигайте инструментом взад-вперед справа налево, пока две части не начнут отделяться, как показано.
Разделите две части руками, как показано на картинке, чтобы завершить отделение.
Шаг 5
Это завершает разборку основного корпуса блендера, так что вы можете продолжить замену внутренних частей.
Шаг 6

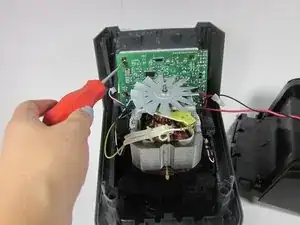

Удалите винты Philips с материнской платы.
Шаг 7

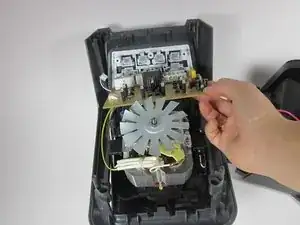

Переверните материнскую плату.
Шаг 8

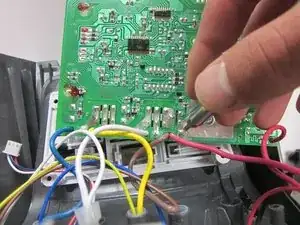

Удалите любые разъемы с материнской платы.
Шаг 9
Отпаяйте провода и шнуры. Замените старую материнскую плату на новую и перепаяйте провода и шнуры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
