Замена сетевой вилки Ninja Ultima BL810
В этом руководстве показано, как отсоединить сетевую вилку.

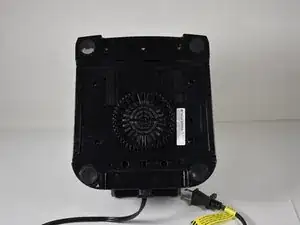

Шаг 1

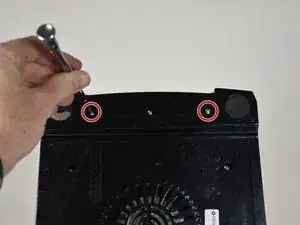

Отверните винты Phillips #0 длиной 11 мм.

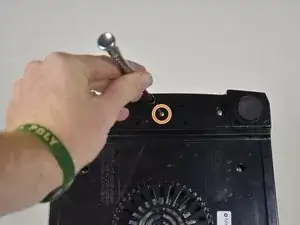

Отверните винт Torx с защитой #10 длиной 11 мм.
Шаг 2

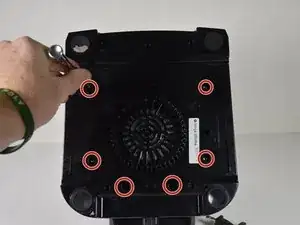

Отверните шесть винтов Phillips #2 длиной 11 мм с оставшейся части нижней панели.

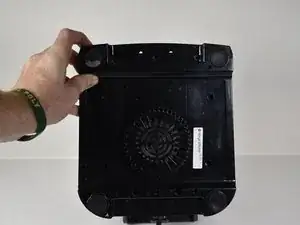

Снимите нижнюю крышку блендера.
Шаг 3

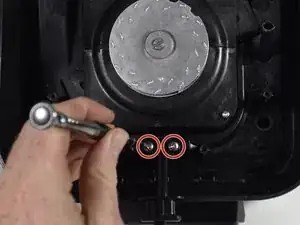

Отверните два винта Phillips #2 длиной 9 мм.
Снимите пластиковый блок.
Шаг 4

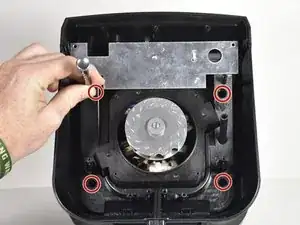

Отверните четыре винта Phillips #2 длиной 11 мм.
Снимите пластиковые крышки.
Лучше всего сначала снять верхнюю крышку, а затем повернуть нижнюю крышку в ту же ориентацию.
Шаг 5

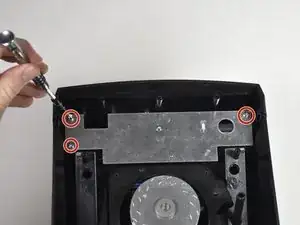

Отверните три винта Phillips #2 длиной 9 мм.

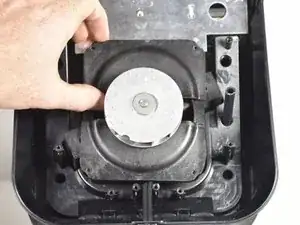

Эту металлическую пластину не нужно полностью снимать, достаточно отодвинуть её в сторону для продолжения работы.
Шаг 6

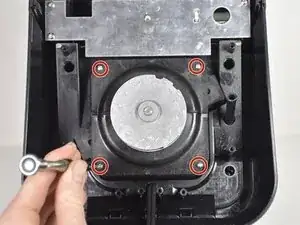

Отверните четыре винта Phillips #2 длиной 11 мм.

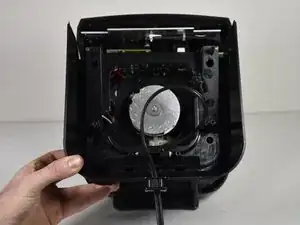

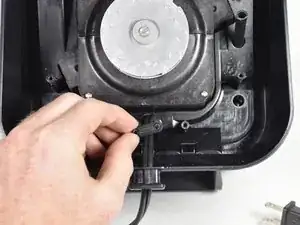

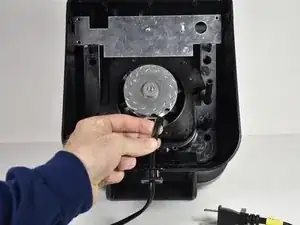

Выведите сетевой шнур, как показано, чтобы создать провисание.

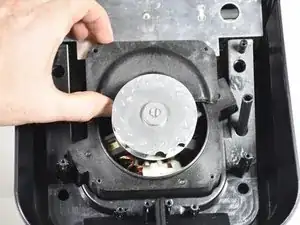

Снимите пластиковый корпус, поднимая вверх.
Шаг 7

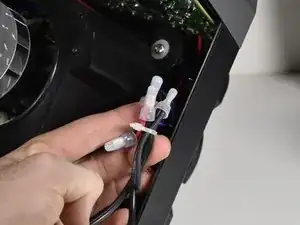

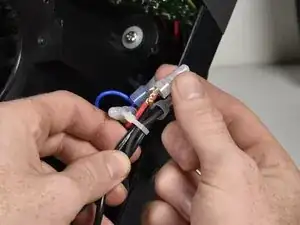

Проследите провода сетевой вилки до соответствующих пластиковых наконечников.

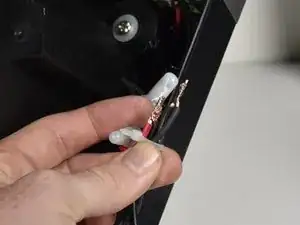

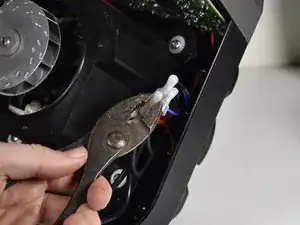

Сжав наконечники плоскогубцами, ослабьте захват.

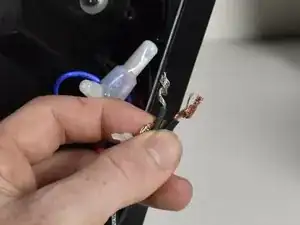

Снимите пластиковые наконечники с перекрученных проводов.
Шаг 8

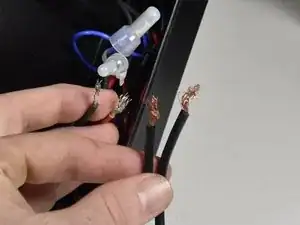

Разъедините два провода, раскрутив их друг от друга, и снимите стяжку.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
