Замена водяного насоса De'Longhi EC155

Откройте верхнюю панель, чтобы получить доступ к резервуару для воды.

Возьмите резервуар за ручку и выньте его.

Переверните устройство вниз головой.

Используя крестовую отвертку Phillips №2, выкрутите четыре винта длиной 12 мм, расположенные в каждом углу нижней панели.

Снимите панель или переверните устройство и дайте панели выпасть.

Перед переворотом устройства снимите чёрный контейнер и решётку.

Переверните устройство вниз головой, лицевой частью к себе.

Используя крестовую отвертку Phillips №2, выкрутите два винта длиной 52 мм, расположенные под верхней частью устройства.

Верните устройство в нормальное положение.

Используя крестовую отвертку Phillips №2, снимите два винта длиной 52 мм, расположенные на кромке рядом с резервуаром.

Вставьте два пластиковых монтажных инструмента под верхнюю ручку.

Используйте эти инструменты как рычаг, чтобы отжать и снять верхнюю ручку.

Уверенно возьмитесь за крышку обеими руками.

Сильно потяните обеими руками от устройства.

Если вы услышите лёгкий щелчок — это нормально.

Используйте пластиковый монтажный инструмент, чтобы надавить на защёлку на задней панели, одновременно приподнимая крышку.

Аналогично, просуньте инструмент в место, где был резервуар, и подденьте внутреннюю панель.

Не рекомендуем использовать пальцы для этого шага — есть риск защемления.

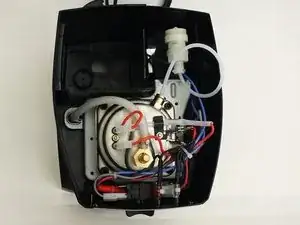

Теперь можно снять верхнюю часть.

Поместите одну руку у задней части, другую в передней, и поднимите.

Возможно, удобнее немного приподнять сначала спереди или сзади, а затем полностью снять крышку.

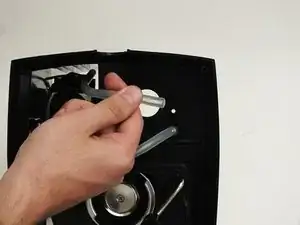

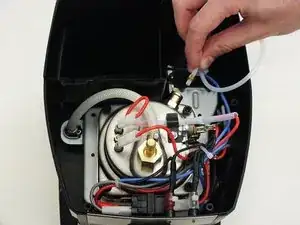

Переверните устройство и снимите один конец трубки из отверстия резервуара для воды.

Протяните трубку через камеру с водяным насосом так, чтобы она вышла сверху.

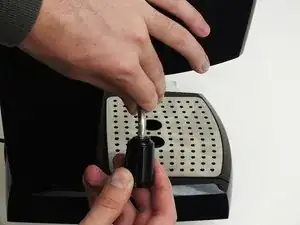

Поворачивайте клапан против часовой стрелки, одновременно слегка тянув.

Поворачивайте капучинатор по часовой стрелке, одновременно слегка тянув.

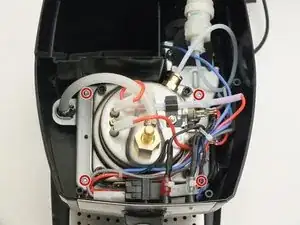

Снимите четыре винта 16 мм с помощью отвертки T20.

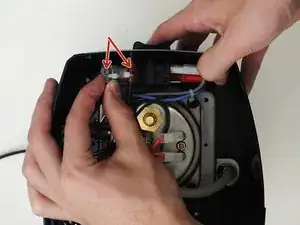

Снимите каждый зажим с клапана и сердечника с помощью угловых точных пинцетов.

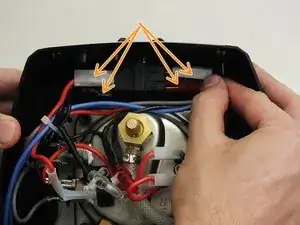

Сдерните каждую светодиодную лампу одним резким движением.

Аналогично, снимите каждый набор проводов с регулятора настройок одним резким движением.

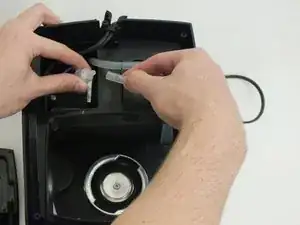

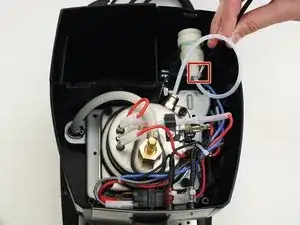

Переверните устройство и выньте один конец трубки из отверстия резервуара.

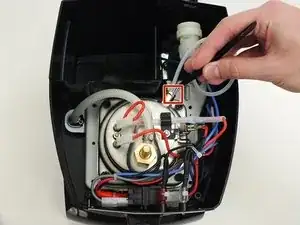

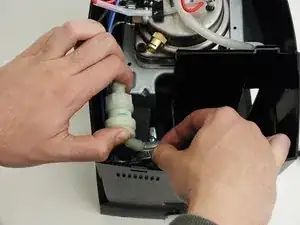

Полностью извлеките другую трубку от отверстия резервуара и от фильтра до водяного насоса.

Протяните трубку через камеру с водяным насосом так, чтобы она вышла сверху.

Поворачивайте клапан против часовой стрелки, одновременно слегка тянув.

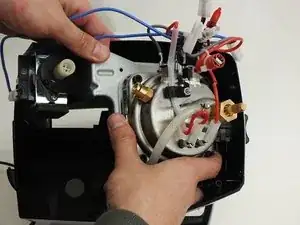

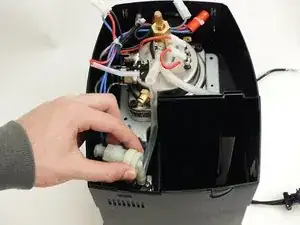

Наклоните сердечник вперёд, поднимая сзади.

Если сердечник трудно вынуть, возможно, где-то застрял провод, скорее всего рядом с водяным насосом. Рекомендуем слегка покачать при подъёме, так как трубка для вспенивания под необычным углом.

Также рекомендуется снять клапан перед извлечением сердечника, чтобы снизить препятствия при движении. Но сердечник можно вынуть и без снятия клапана.

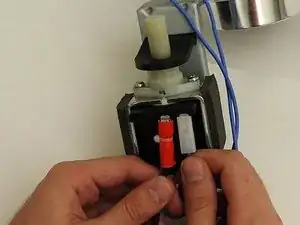

Снимите оба набора проводов с чёрного блока.

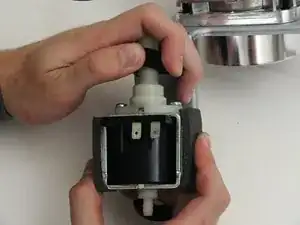

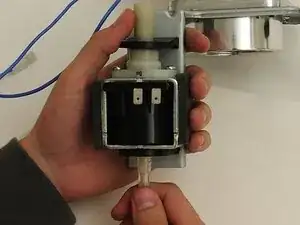

Снимите фильтр, прикреплённый к нижней части насоса.

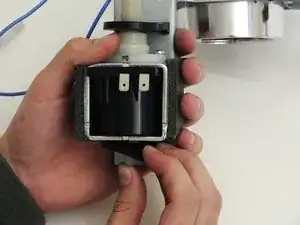

Снимите чёрную пену снизу.

Снимите чёрную пену сверху.
