Разборка Valiant Automatic Hot Pot

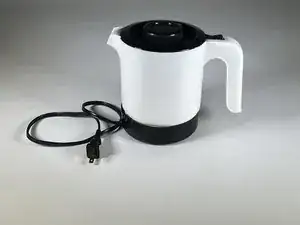

Чайник Valiant Automatic Hot Pot очень легко разобрать! Вы можете разобрать это устройство, чтобы заменить повреждённый провод или посмотреть пример простой электрической цепи.
Шаг 1

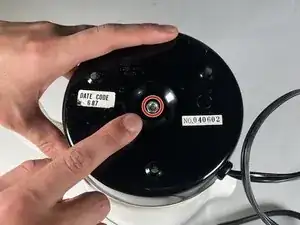

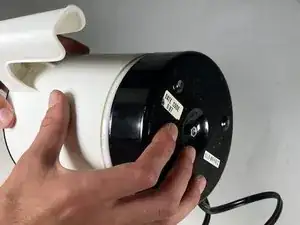

Переверните чайник вверх дном и отвинтите болт на дне.
Шаг 2

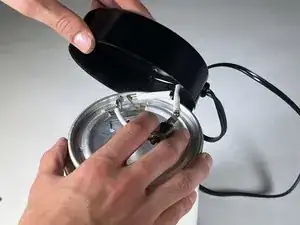

Откройте пластиковую основу, чтобы получить доступ к проводам и нагревательному элементу.
Шаг 3

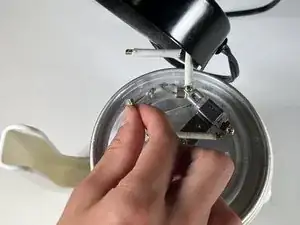

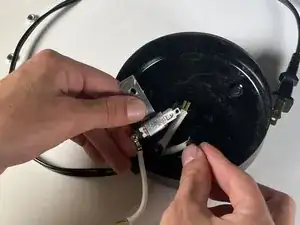

Отщёлкните золотистые клеммы, прикреплённые к проводам, от нагревательного элемента.
Шаг 4

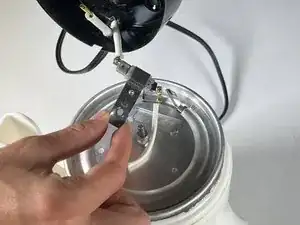

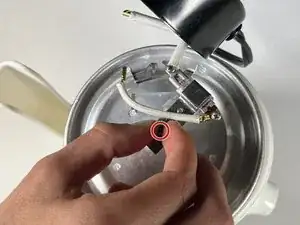

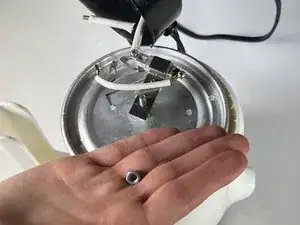

Удалите нижний болт, прикреплённый к металлическому кронштейну.
Этот болт можно открутить вручную, но если он застрял, может потребоваться гаечный ключ или плоскогубцы.
Снимите металлический кронштейн со винта.
Полностью снимите чёрную пластиковую основу с нагревательного элемента.
Шаг 5

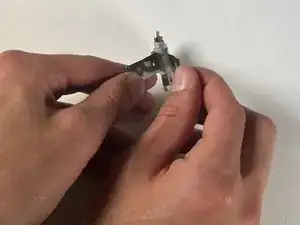

Используя крестовую отвёртку Phillips #0, выкрутите винты 1 мм по обеим сторонам, соединяющие металлический кронштейн с проводами.
Шаг 6

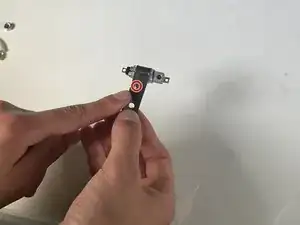

Используя крестовую отвёртку Phillips #0, выкрутите винт 1 мм, удерживающий Т-образный кронштейн.
Шаг 7

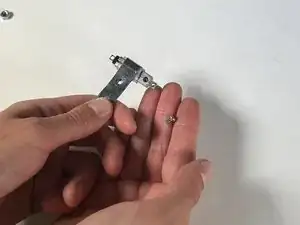

Откройте кронштейн и выньте резистор.
Шаг 8

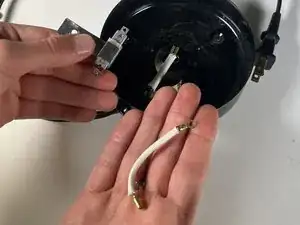

1 Пластиковая основа с сетевой вилкой и изолированным проводом с золотой клеммой
1 Резистор BR210 FC
1 Изолированный провод с золотой клеммой
1 Металлический кронштейн
2 Болта
2 Острых винта с крестообразным шлицем (присоединяли провода к кронштейну)
1 Винт с плоским дном и крестообразным шлицем (удерживал кронштейн вместе)
1 Корпус чайника с нагревательным элементом (металлическая пластина)
Шаг 9
В собранном виде чайник автоматически нагревается при подключении к сети. Чайник не перестаёт нагреваться и не оповещает вас при закипании воды.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
