Замена статора LG WM3050CW

Перед началом ремонта выполните следующее:

Отключите основной водяной источник

Выключите стиральную машину из сети

Отсоедините все водяные соединения на задней стороне стиральной машины

Используйте отвертку с крестовидным лезвием, чтобы удалить четыре винта длиной 10.7 мм, крепящих заднюю панель.

Поднимите заднюю панель вверх, чтобы освободить её нижние зажимы.

Оттяните заднюю панель от шасси, чтобы освободить оставшиеся зажимы.

Снимите заднюю панель.

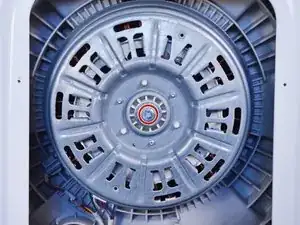

Используйте ударный ключ, чтобы удалить гайку 17 мм, крепящую ротор.

В качестве альтернативы, Вы можете использовать гаечный ключ и молоток для ослабления гайки.

Для закрепления ротора Вы можете вставить отвертку или аналогичный инструмент между ротором и статором. Убедитесь, что инструмент упирается в один из выступов на статоре.

Ротор магнетически притягивается к статору.

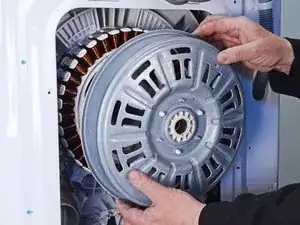

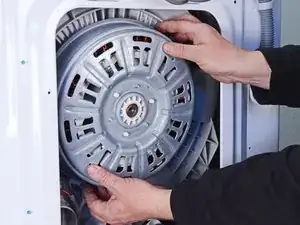

Снимите ротор с вала ротора и шлицов вала.

Пошатайте ротор, когда тянете, чтобы помочь его отсоединить.

Это может потребовать значительной силы.

Во время сборки следите за пальцами при выравнивании ротора над статором, так как ротор легко притягивается.

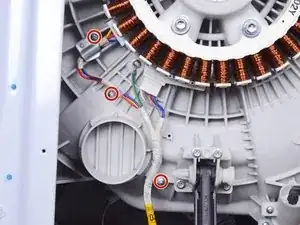

Используйте отвертку с крестовидным лезвием, чтобы удалить три болта длиной 16.6 мм, крепящих верхнюю часть зажима жгута проводов мотора.

Держите статор, пока откручиваете последние болты, так как он может неожиданно упасть.

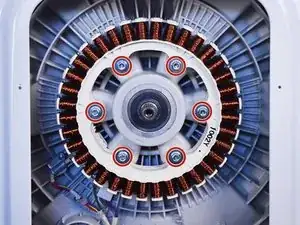

Используйте трещотку с 10 мм битой, чтобы удалить шесть болтов длиной 68 мм, крепящих статор.

Во время сборки затяните винты в последовательности «звезда».

Не тяните статор слишком далеко от устройства, так как он все еще подключен проводами.

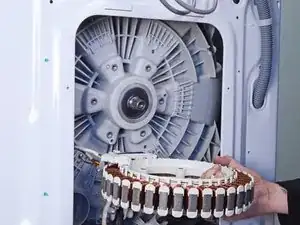

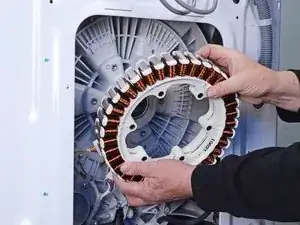

Вытащите статор из его слота на барабане и переверните его так, чтобы его задняя часть смотрела вверх.

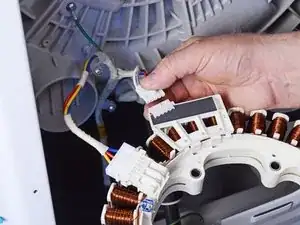

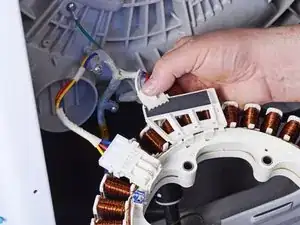

Отсоедините два разъема жгута, прикрепленных к статору.

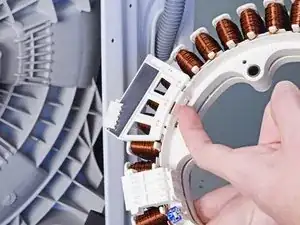

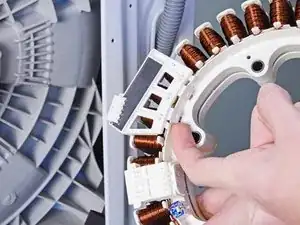

Используйте пальцы, чтобы освободить датчик положения ротора от статора.

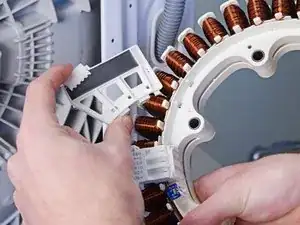

Оттяните датчик от статора, чтобы полностью его освободить.

Теперь у Вас остался только статор.
