Замена основной платы LG WM3050CW

Перед началом ремонта выполните следующие действия:

Перекройте главный водопровод

Отключите питание стиральной машины

Отсоедините все водяные соединения на задней части машины

Используйте крестовую отвертку, чтобы вынуть два нижних винта длиной 16,5 мм, крепящие кронштейны верхней панели.

Сдвиньте верхнюю панель на 1–2 дюйма (25–50 мм) в сторону задней части устройства, чтобы отсоединить её защёлки.

Поднимите верхнюю панель вверх, чтобы полностью отсоединить её от шасси.

Снимите верхнюю панель.

Отсоедините наконечник «плоская клемма» (spade) от датчика давления.

Всегда держите кабели за разъёмы, а не за провода.

Отсоедините шланг от датчика давления.

Используйте крестовую отвертку, чтобы вынуть винт длиной 16,5 мм, крепящий датчик давления.

Поверните датчик давления в направлении левого края стиральной машины, чтобы отщёлкнуть его от крышки основной платы.

Поднимите датчик давления из его посадочного места на крышке основной платы, чтобы извлечь его.

При сборке совместите датчик давления с отверстием рядом с его посадочным местом перед тем, как повернуть его обратно в исходное положение.

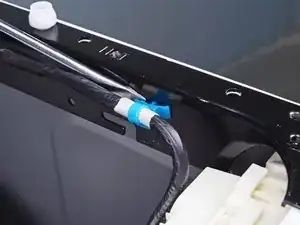

Вставьте отвёртку с плоским лезвием между шасси и пластиковым зажимом, фиксирующим кабель панели управления.

Сожмите зажим и вытащите его из шасси, чтобы снять.

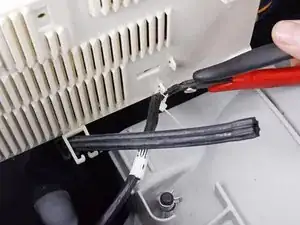

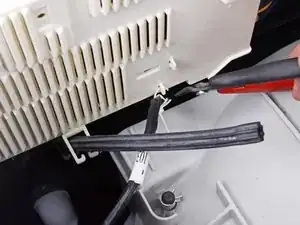

Используйте бокорезы или ножницы, чтобы перерезать стяжку, фиксирующую кабель панели управления на крышке основной платы.

Снимите шланг датчика давления из его зажима на крышке основной платы.

При сборке замените стяжку.

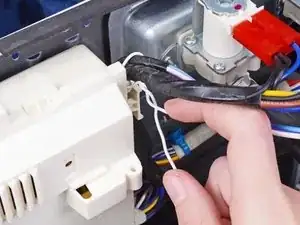

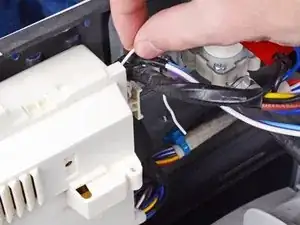

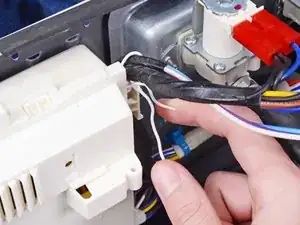

Снимите витую проволочную стяжку (twist tie), стягивающую кабели в верхнем правом углу крышки основной платы.

Используйте отвёртку с плоским лезвием, чтобы отщёлкнуть три пластиковых защёлки, фиксирующие верхнюю часть крышки основной платы.

Оттяните крышку основной платы от шасси, чтобы отсоединить оставшиеся защёлки по бокам и внизу.

Снимите крышку основной платы.

Используйте крестовую отвертку, чтобы вынуть винт длиной 16,5 мм, крепящий основную плату к задней части машины.

Сдвиньте основную плату в сторону правого края устройства, чтобы отсоединить защёлки от их посадочных мест в шасси.

Потяните основную плату к передней части устройства, чтобы полностью отделить её от шасси.

Маркируйте каждый разъём и его место на основной плате. При сборке снова подключайте каждый разъём к его правильному месту.

Подприставьте основную плату вверх в шасси, чтобы получить доступ к каждому разъёму.

Отсоедините каждый разъём от основной платы (всего одиннадцать).

Снимите основную плату.
