Замена сливного шланга LG WM3050CW

Перед началом ремонта выполните следующие действия:

Перекройте главный водопровод

Отключите стиральную машину от сети

Отключите все водяные соединения на задней панели стиральной машины

Отверткой Phillips выкрутите два нижних винта длиной 16,5 мм, фиксирующие кронштейны верхней панели.

Сдвиньте верхнюю панель на 1–2 дюйма в сторону задней части устройства, чтобы отсоединить её защёлки.

Наклоните верхнюю панель вверх, чтобы полностью отсоединить её от шасси.

Снимите верхнюю панель.

Выдвиньте отсек для моющих средств как можно дальше от шасси.

Нажмите на кнопку «Push», чтобы освободить защёлки, удерживающие лоток для моющих средств.

Выньте лоток из направляющих шасси и удалите его.

Отключите три разъёма жгутов панели управления.

Всегда хвата те за кабели за разъёмы, а не за провода.

Отверткой Phillips выкрутите винт длиной 16,4 мм, фиксирующий панель управления.

Отверткой Phillips выкрутите два винта длиной 26,3 мм, фиксирующие дозатор моющих средств.

Вставьте плоскую отвертку между шасси и верхним левым углом панели управления.

Поверните отвертку, чтобы освободить защёлки, удерживающие панель управления.

Повторите эту процедуру для остальных защёлок по периметру панели управления.

Поднимите панель управления вверх, чтобы полностью отделить её от шасси.

Отведите панель управления от шасси, пропуская кабели через её вырез в шасси.

Снимите панель управления.

Полностью откройте дверцу люка.

Используйте круглогубцы с узкими губками, чтобы захватить конец пружины металлического кольца внизу резинового манжета.

Оттяните кольцо от шасси, чтобы отделить его от манжета.

Снимите кольцо с манжета вручную, полностью стянув его.

При сборке выполните следующие действия:

Вставьте один конец кольца в его паз по периметру манжета.

Используйте плоскогубцы, чтобы постепенно растянуть кольцо вокруг периметра манжета, пока оно полностью не сядет в паз.

Эта операция требует значительных усилий.

С помощью пальцев снимите манжет с кромки передней панели.

Проведите пальцами по периметру манжета, пока он полностью не отделится от панели.

Откройте лючок фильтра в нижней левой части передней панели.

Поверните лючок фильтра вверх, чтобы отщёлкнуть его от передней панели.

Отверткой Phillips выкрутите два винта длиной 12,8 мм, фиксирующие окантовку фильтра.

Потяните окантовку фильтра прямо от передней панели, чтобы снять её.

Используйте отвертку Phillips, чтобы выкрутить винт длиной 12,8 мм, фиксирующий нижнюю переднюю панель.

Используйте отвертку Phillips, чтобы выкрутить два винта длиной 16 мм, фиксирующие защёлку дверцы.

Вытащите защёлку дверцы через её проём в шасси и оставьте её свисать на проводе.

Держите переднюю панель прижатыми к шасси во время выполнения этого шага, чтобы она не упала.

Используйте отвертку Phillips или гаечный ключ на 7 мм, чтобы выкрутить шесть винтов длиной 15 мм, фиксирующих переднюю панель.

Поднимите переднюю панель вверх, чтобы отсоединить её от защёлок в нижней части шасси.

Оттяните переднюю панель от шасси, чтобы полностью отделить её.

Снимите переднюю панель.

Используйте отвертку Phillips, чтобы выкрутить четыре винта длиной 10,7 мм, фиксирующие заднюю панель.

Поднимите заднюю панель вверх, чтобы освободить её нижние защёлки.

Оттяните заднюю панель от шасси, чтобы освободить оставшиеся защёлки.

Снимите заднюю панель.

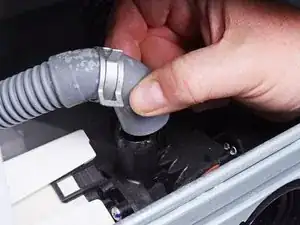

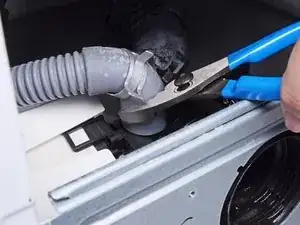

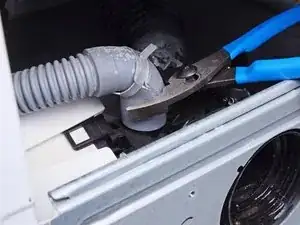

Используйте плоскогубцы со скользящим соединением, чтобы сжать хомут сливного шланга и сдвинуть его по шлангу прочь от узла насоса.

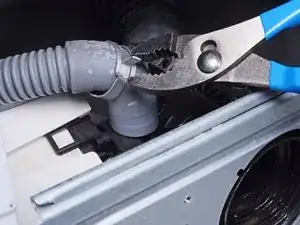

Используйте плоскогубцы со скользящим соединением, чтобы вращать сливной шланг взад и вперёд вокруг его соединения и ослабить его.

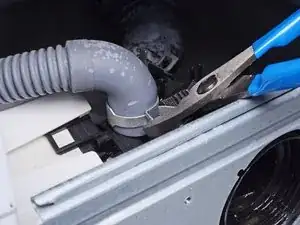

Снимите сливной шланг, потянув его прямо с соединения на узле.

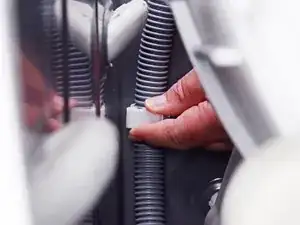

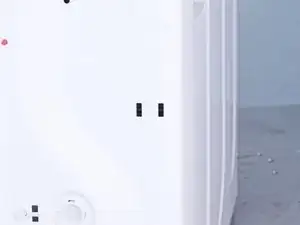

Сливной шланг защёлкнут в задней левой части шасси.

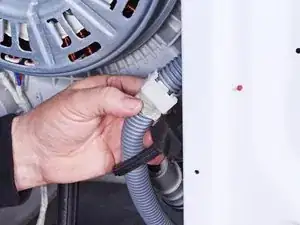

Держа заднюю часть защёлки одной рукой, другой нажмите на защёлки и освободите их.

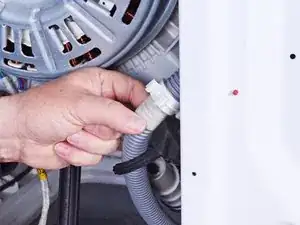

Повторяйте для каждого усика, пока защёлка не выйдет через шасси.

Переместите сливной шланг, чтобы получить доступ к пластиковой защёлке.

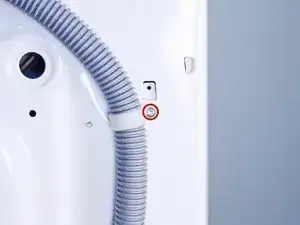

Используйте отвертку Torx T20, чтобы выкрутить винт длиной 12,9 мм, фиксирующий сливной шланг на задней стороне стиральной машины.

Наклейте малярную ленту в месте расположения пластиковой защёлки, чтобы облегчить её возвращение на место при сборке.

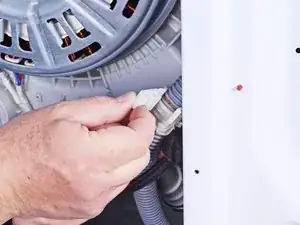

Снимите пластиковую защёлку со сливного шланга.

Удалите пластиковую защёлку.

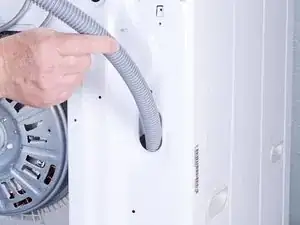

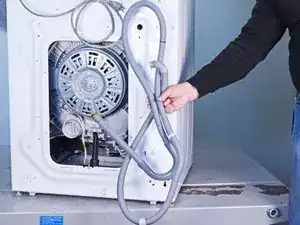

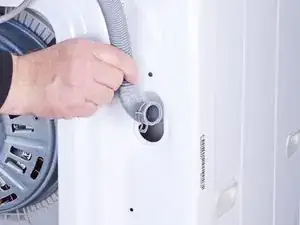

Протяните сливной шланг через его проём в шасси.

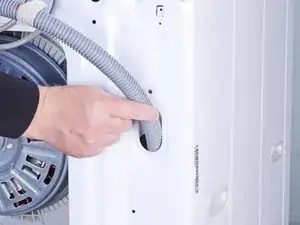

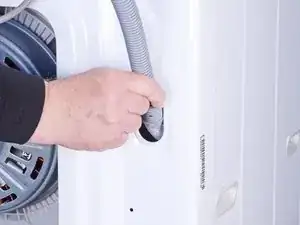

Поверните конец сливного шланга, чтобы протащить его через проём в шасси.

В зависимости от положения шланга может потребоваться сдвинуть металлический хомут дальше по изгибу.

Снимите сливной шланг.

Используйте старый сливной шланг, чтобы определить и отметить, где пластиковая фиксирующая защёлка должна крепиться на новом шланге.
