Замена насоса в LG WM3050CW

Перед началом ремонта выполните следующее:

Перекройте главный водопровод

Отключите стиральную машину от сети

Отключите все водяные соединения на задней панели стиральной машины

Используйте крестовую отвертку, чтобы извлечь два нижних винта длиной 16,5 мм, крепящие кронштейны верхней панели.

Сдвиньте верхнюю панель на 1–2 дюйма (2,5–5 см) в сторону задней части устройства, чтобы отсоединить её защёлки.

Наклоните верхнюю панель вверх, чтобы полностью отсоединить её от шасси.

Снимите верхнюю панель.

Вытащите ящик для моющих средств из шасси настолько, насколько это возможно.

Нажмите кнопку «Push», чтобы отстегнуть защёлки, удерживающие ящик для моющих средств.

Выньте ящик из его направляющей в шасси и удалите его.

Отключите три разъёма жгутов для панели управления.

Всегда берите кабели за разъёмы, а не за сами провода.

Используйте крестовую отвертку, чтобы извлечь винт длиной 16,4 мм, крепящий панель управления.

Используйте крестовую отвертку, чтобы извлечь два винта длиной 26,3 мм, крепящие дозатор для моющих средств.

Вставьте плоскую отвертку между шасси и верхним левым углом панели управления.

Поверните отвертку, чтобы отпустить защёлки, удерживающие панель управления.

Повторите эту процедуру для остальных защёлок по всей панели управления.

Поднимите панель управления вверх, чтобы полностью отделить её от шасси.

Отодвиньте панель управления от шасси, следя за тем, чтобы продеть кабели через её прорезь в шасси.

Снимите панель управления.

Откройте переднюю дверцу полностью.

Захватите плоскогубцами конец пружины металлического кольца внизу резинового манжета.

Оттяните кольцо от шасси, чтобы отделить его от манжета.

Рукой полностью снимите кольцо с манжета.

При сборке выполните следующее:

Вставьте один конец кольца в его паз по периметру манжета.

Используйте плоскогубцы, чтобы постепенно растянуть кольцо вокруг периметра манжета, пока оно полностью не сядет в паз.

Эта операция потребует значительной силы.

Пальцами снимите манжет с кромки передней панели.

Проведите пальцами вокруг манжета, пока он полностью не отделится от панели.

Откройте крышку фильтра в нижнем левом углу передней панели.

Поверните крышку фильтра вверх, чтобы отщелкнуть её от передней панели.

Используйте крестовую отвертку, чтобы извлечь два винта длиной 12,8 мм, крепящие обрамление фильтра.

Снимите обрамление фильтра, потянув его прямо от передней панели.

Используйте крестовую отвертку, чтобы вынуть винт длиной 12,8 мм, фиксирующий нижнюю переднюю панель.

Используйте крестовую отвертку, чтобы вынуть два винта длиной 16 мм, фиксирующие защёлку дверцы.

Вытащите защёлку дверцы через её отверстие в шасси и дайте ей свободно повиснуть на проводе.

Держите переднюю панель прижатой к шасси во время выполнения этого шага, чтобы предотвратить её падение.

Используйте крестовую отвертку или накидной головкой 7 мм, чтобы вынуть шесть винтов длиной 15 мм, фиксирующих переднюю панель.

Поднимите переднюю панель вверх, чтобы отделить её от защёлок внизу шасси.

Оттяните переднюю панель от шасси, чтобы полностью снять её.

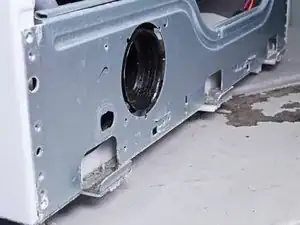

Снимите переднюю панель.

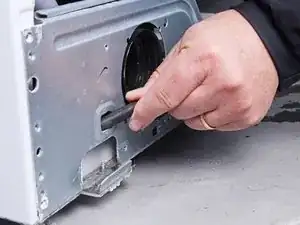

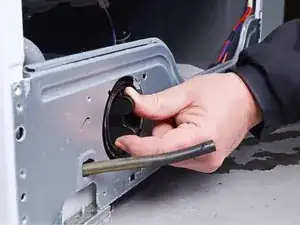

Поверните рукоятку фильтра насоса против часовой стрелки, чтобы отсоединить её от блока насоса.

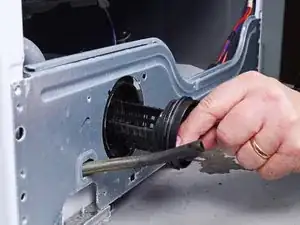

Вытяните фильтр прямо из корпуса блока насоса, чтобы снять его.

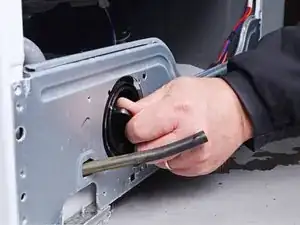

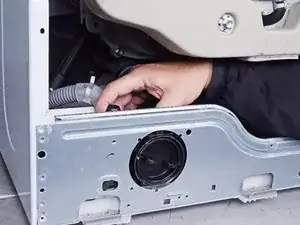

Протолкните сливной шланг через отверстие в шасси, пока он полностью не окажется внутри устройства.

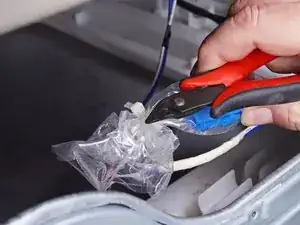

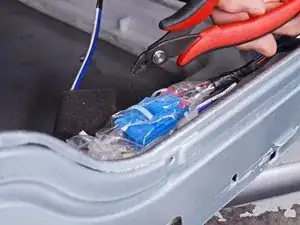

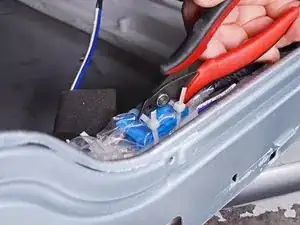

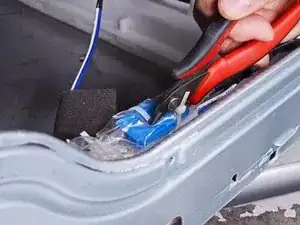

Используйте бокорезы или ножницы, чтобы срезать стяжки, фиксирующие пленку к кабелям блока насоса.

Повторите предыдущий шаг для всех стяжек, связывающих кабели блока насоса.

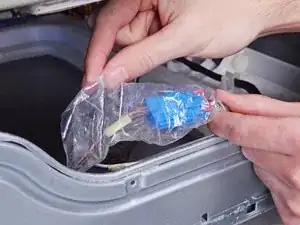

Отогните пленку от кабелей достаточно, чтобы обнажить разъёмы.

При сборке замените стяжки, чтобы обеспечить водонепроницаемость пленки.

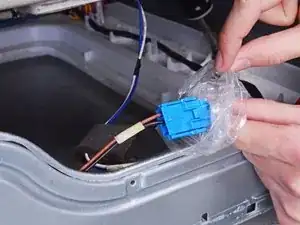

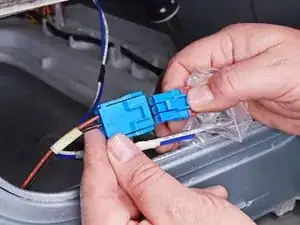

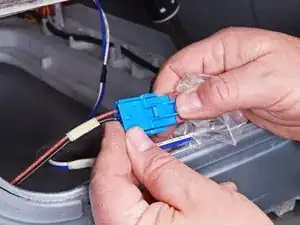

Отключите разъём, присоединённый к кабелю насоса.

Всегда держите за разъёмы кабелей, а не за сами провода.

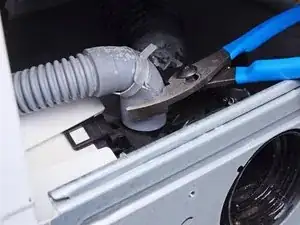

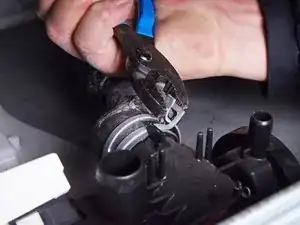

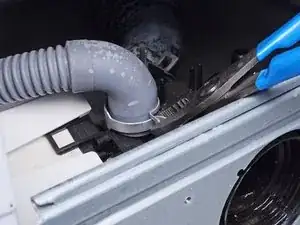

Используйте водяные (зажимные) плоскогубцы, чтобы сжать хомут выпускного шланга насоса и сдвинуть его вверх по шлангу, отводя от блока насоса.

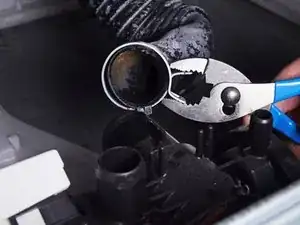

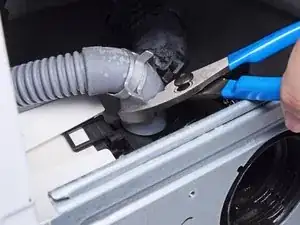

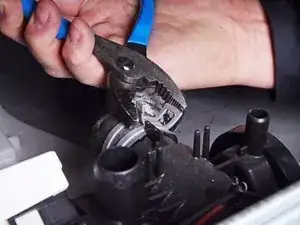

Используйте водяные плоскогубцы, чтобы прокручивать выпускной шланг насоса взад-вперёд вокруг соединения и ослабить его.

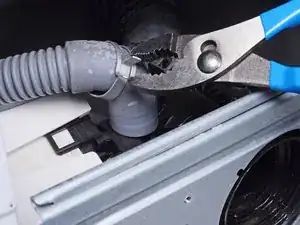

Вытяните выпускной шланг насоса прямо с его соединения на блоке.

Повторите последние два шага для шланга от бака к насосу.

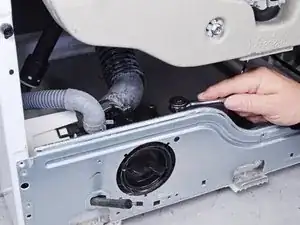

Используйте трещотку с головкой 3/8 дюйма, чтобы вынуть три винта длиной 46,1 мм, фиксирующих блок насоса.

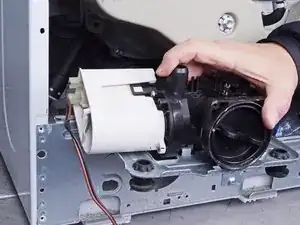

Поднимите блок насоса из его посадочного места в каркасе, чтобы извлечь его.
