Замена демпферов LG WM3050CW

Перед началом ремонта выполните следующее:

Перекройте главный водопровод

Отключите стиральную машину от электросети

Отключите все водяные подсоединения на задней панели машины

Отверткой с крестообразным шлицем удалите два нижних винта длиной 16.5 мм, крепящие кронштейны верхней панели.

Сдвиньте верхнюю панель на 1–2 дюйма (25–50 мм) в сторону задней части устройства, чтобы отсоединить её защёлки.

Поднимите верхнюю панель вверх, чтобы полностью отсоединить её от шасси.

Снимите верхнюю панель.

Вытащите ящик для моющих средств из шасси насколько это возможно.

Нажмите на кнопку «Push», чтобы освободить защёлки, фиксирующие ящик для моющих средств.

Выньте ящик из гнезда в шасси и удалите его.

Отключите три разъёма жгутов проводки панели управления.

Всегда держите кабели за разъёмы, а не за провода.

Отверткой с крестообразным шлицем удалите винт длиной 16.4 мм, фиксирующий панель управления.

Отверткой с крестообразным шлицем удалите два винта длиной 26.3 мм, фиксирующие дозатор моющих средств.

Вставьте плоскую отвёртку между шасси и верхним левым углом панели управления.

Поверните отвёртку, чтобы освободить защёлки, удерживающие панель управления.

Повторите процедуру для остальных защёлок панели управления.

Поднимите панель управления вверх, чтобы полностью отделить её от шасси.

Отодвиньте панель управления от шасси, аккуратно протягивая кабели через её вырез в шасси.

Снимите панель управления.

Полностью откройте дверцу люка.

С помощью плоскогубцев с узкими губками захватите конец пружины металлического кольца внизу резинового манжета.

Оттяните кольцо от шасси, чтобы отделить его от манжета.

Снимите кольцо с манжета вручную до конца.

При сборке выполните следующее:

Вставьте один конец кольца в его паз по периметру манжета.

Плоскогубцами постепенно растяните кольцо вокруг периметра манжета, пока оно полностью не сядет в паз.

Для выполнения этой операции потребуется значительная сила.

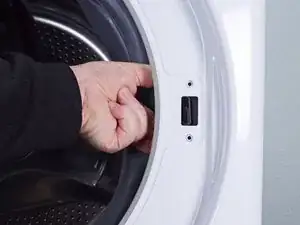

Защёлките манжет пальцами и оттяните его с кромки передней панели.

Обойдите манжет пальцами, пока он полностью не отделится от панели.

Откройте панель фильтра в нижнем левом углу передней панели.

Поверните панель фильтра вверх, чтобы отщёлкнуть её от передней панели.

Отверткой с крестообразным шлицем удалите два винта длиной 12.8 мм, крепящие обшивку фильтра.

Снимите обшивку фильтра, потянув её прямо от передней панели.

Используйте крестовую отвертку, чтобы вынуть винт длиной 12,8 мм, крепящий нижнюю переднюю панель.

Используйте крестовую отвертку, чтобы вынуть два винта длиной 16 мм, крепящих защёлку двери.

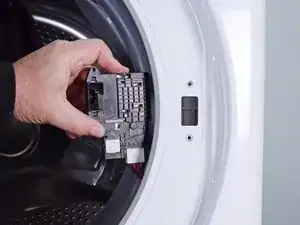

Выведите защёлку двери через её паз в шасси и оставьте за дверью свисающей на проводе.

Держите переднюю панель прижатой к шасси во время выполнения этого шага, чтобы она не упала.

Используйте крестовую отвертку или головку на 7 мм, чтобы вынуть шесть винтов длиной 15 мм, крепящих переднюю панель.

Поднимите переднюю панель вверх, чтобы отсоединить её от защёлок в нижней части шасси.

Оттяните переднюю панель от шасси, чтобы полностью отделить её.

Снимите переднюю панель.

Используйте крестовую отвертку, чтобы вынуть четыре винта длиной 10,7 мм, крепящих заднюю панель.

Поднимите заднюю панель вверх, чтобы освободить её нижние защёлки.

Оттяните заднюю панель от шасси, чтобы освободить оставшиеся защёлки.

Снимите заднюю панель.

В зависимости от ремонта может потребоваться доступ к демпферам сзади, спереди или с обоих концов устройства. Выберите наиболее подходящий способ.

Используйте плоскую отвертку, чтобы нажать на защёлку, фиксирующую пластиковый штифт.

Используйте молоток, чтобы выбить штифт из отверстия, при этом продолжая сжимать защёлку.

Повторяйте эту процедуру, пока штифт не станет достаточно подвижным, чтобы вынуть его вручную.

Снимите пластиковый штифт.

Если в комплекте с новыми демпферами нет новых штифтов, нанесите силиконовую смазку на старые штифты при сборке.

Выдвиньте демпфер из его паза в шасси, чтобы отсоединить его.

Уберите демпфер.

Если демпфер трудно вынуть, сожмите его, чтобы укоротить длину.

Повторите последние два шага для каждого демпфера, который нужно заменить.
