Замена сетевого шнура Cuisinart CHW-12
Возникли проблемы с включением кофеварки Cuisinart? Выполните эти инструкции по замене сетевого шнура Cuisinart CHW-12. Этот ремонт устранит только неисправности, связанные с сетевым шнуром. Если шнур отпаялся от платы или повреждён, потребуется новый сетевой шнур. Для успешного выполнения данного руководства необходимо уметь паять.
Шаг 1
Отключите кофеварку от электросети.

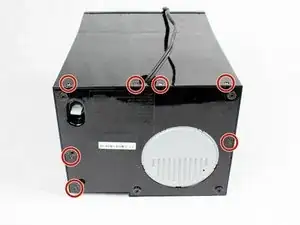

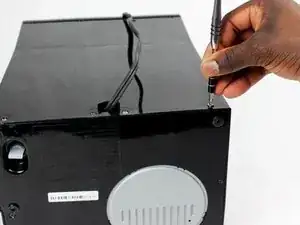

Используйте отвёртку с крестообразным шлицем, чтобы вывернуть четыре винта длиной 7 мм с задней панели и три винта длиной 8 мм с нижней стороны. Это позволит снять нижнюю крышку.
Шаг 2

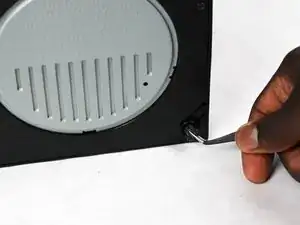

Используйте пинцет, чтобы удалить две резиновые ножки, отмеченные на изображениях.
Выкрутите два винта длиной 8 мм с крестообразным шлицем, расположенные в отверстиях, откуда были удалены ножки.
Шаг 3

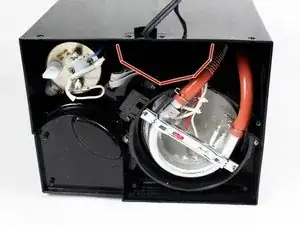

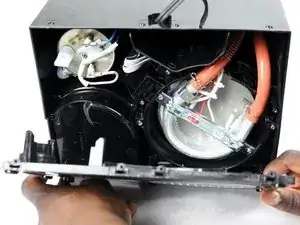

Аккуратно снимите крышку с нижней части кофеварки. Это даст доступ к её внутренней части.

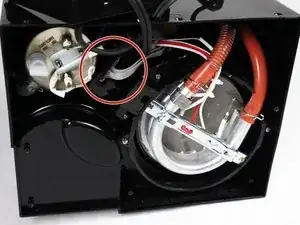

Вытяните серую ленту кабеля прямо из чёрной коробки-держателя.
Шаг 4
Найдите винты с крестообразным шлицем, удерживающие выделенный пластиковый экран на месте.
Удалите два винта длиной 14 мм с помощью отвёртки с крестообразным шлицем.

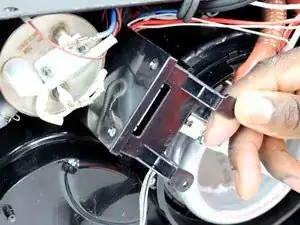

Аккуратно сдвиньте экран вдоль сетевого шнура и отложите его в сторону.
Шаг 5

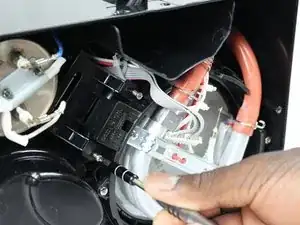

Удалите два винта длиной 14 мм с крестообразным шлицем, фиксирующих пластиковую коробку-держатель.

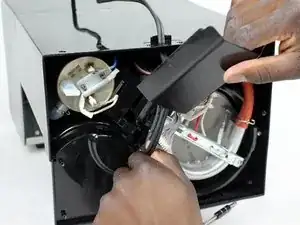

Вытяните пластиковую коробку-держатель прямо из кофеварки.
Шаг 6

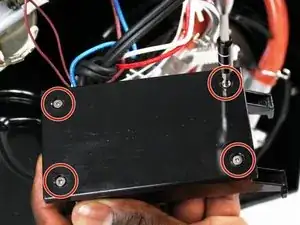

Удалите четыре винта длиной 11 мм с крестообразным шлицем в каждом углу пластиковой коробки-держателя.
Снимите верхнюю крышку с пластикового корпуса.
Шаг 7
Извлеките плату из коробки-держателя.

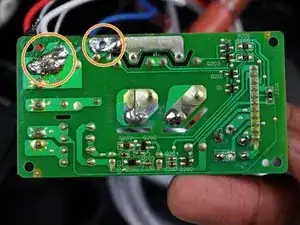

Найдите место подключения сетевого кабеля на плате.

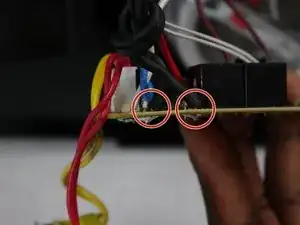

Отпаяйте провода сетевого кабеля, подключённые к плате.
Паяльник может вызвать ожоги при неправильном использовании.
Замените сетевой кабель, подключив соответствующие провода нового шнура.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
