Замена сетевого кабеля Cuisinart DCC-1100

Это руководство поможет заменить сетевой кабель, если устройство не получает питание.

Для замены потребуется паяльник.

Шаг 1

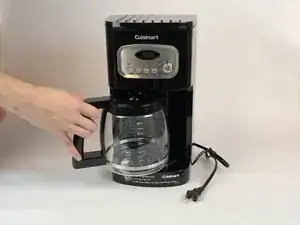

Отключите кофеварку от сети, снимите кофейник и переверните корпус вверх дном.

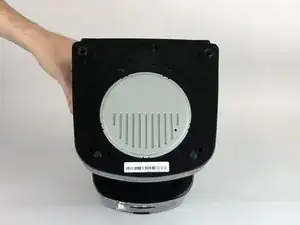

Вывинтите пять винтов Phillips №1, 1,6 мм, с нижней панели.

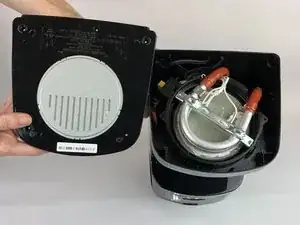

Снимите нижнюю панель.

Оттолкните сетевой кабель внутрь и от пластиковой защитной пластины.

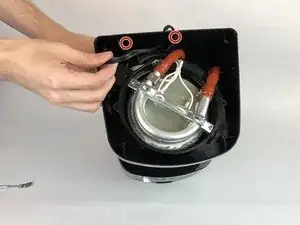

Вывинтите два винта Phillips №0, 1,4 мм, из пластиковой защитной пластины.

Снимите пластиковую защитную пластину.

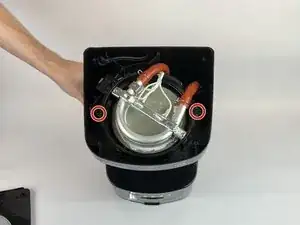

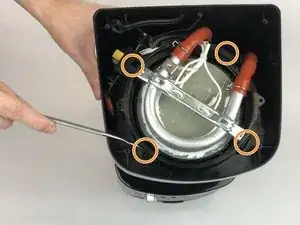

Вывинтите два винта Phillips №1, 1,6 мм, крепящие нагревательный элемент.

С помощью плоской отвертки снимите внешние зажимы, удерживающие нагревательный элемент на месте.

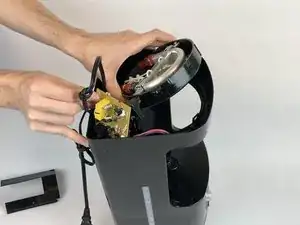

Поднимите нагревательный элемент вверх, чтобы получить доступ к плате управления.

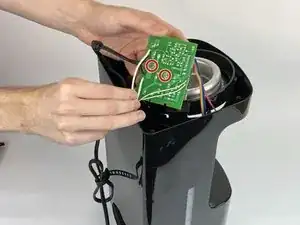

Выньте плату управления и разместите её на боковой части корпуса машины.

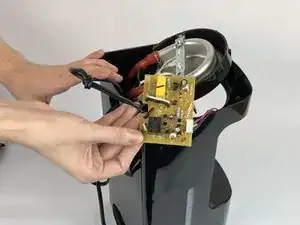

Отпаяйте силовой кабель от материнской платы.

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
