Руководство по замене вставки воротника головки группы Breville Dual Boiler (BES900/BES900XL)

Существуют 2 типа воротников для BES900/XL и BES920/XL, они идентичны, за исключением толщины внутреннего ободка воротников: в более новых машинах BES920/XL ободок толще, что обеспечивает более ранний контакт портафильтра с уплотнением по сравнению с BES900/XL и создаёт более плотное уплотнение.

Некоторые модели первого поколения BES900/XL имели заменённую по гарантии всю головку группы, нагревательный элемент и воротник.

Убедитесь, что Вы приобрели правильный воротник для Вашей машины.

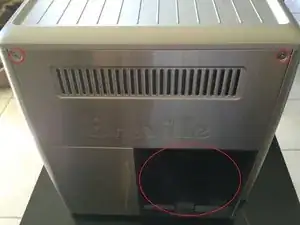

Начните с снятия резервуара для воды с задней части машины, затем выкрутите два торкс-винта T20 с задней части машины в верхней части задней панели.

Теперь снимите два винта с крестообразным шлицем с нижней части задней панели, помня, что более длинный винт находится слева, а более короткий — справа.

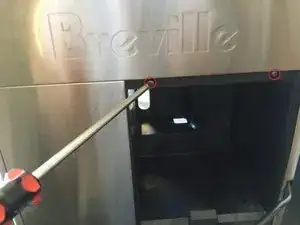

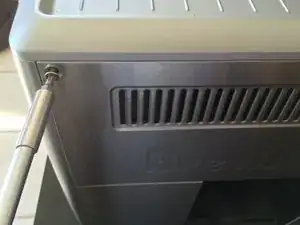

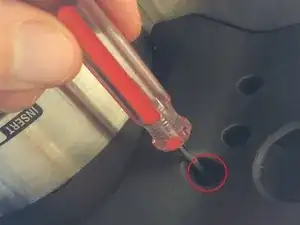

Теперь переверните машину вверх дном на рабочем столе и с помощью отвёртки выкрутите два крестообразных винта по бокам головки группы.

Эти два винта имеют длину около 2 см и, вероятно, выпадут, как только Вы приподнимете верхнюю крышку машины.

После снятия четырёх винтов с верхней крышки, крышку можно поднять и снять с машины.

Также снимите заднюю панель с машины.

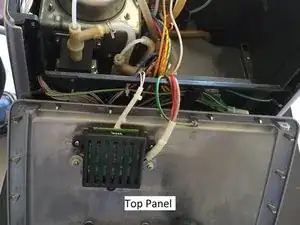

Теперь отложите верхнюю и заднюю крышки за машину, чтобы они не мешали работе.

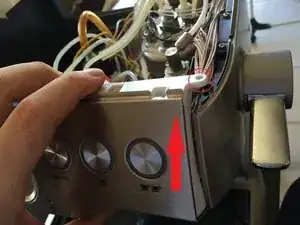

Открутите два винта на передней панели, затем снимите панель с машины, осторожно, чтобы не сломать внешние фиксирующие защёлки на панели. Снятие передней панели облегчит доступ к винтам переднего бойлера и головки группы.

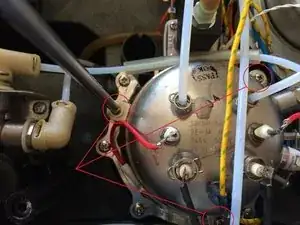

Снимите три крестообразных винта с бойлера головки группы.

С помощью длинногубцев снимите фиксирующие клипсы с трубок бойлера и шкалу давления с передней панели.

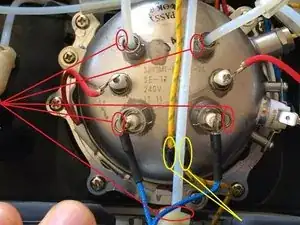

С помощью длинногубцев также снимите жёлтые провода с бойлера.

Вы можете отметить каждую трубку перед следующим шагом.

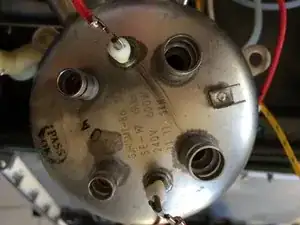

Теперь снимите трубки и провода с бойлера. Вам не потребуется снимать два красных провода, один синий провод и чёрные провода — их можно оставить прикреплёнными к бойлеру при перемещении его к задней части машины.

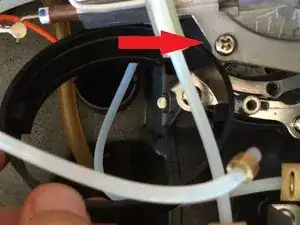

Бойлер теперь можно переместить к задней части машины, где он не будет мешать при работе с головкой группы.

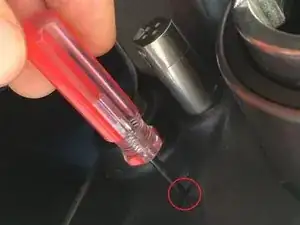

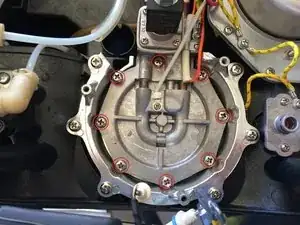

После перемещения бойлера открутите 8 винтов, удерживающих головку группы на месте.

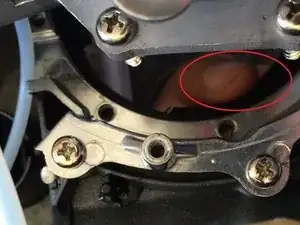

Поднимите головку группы в сторону, при необходимости сдвиньте её вбок, затем снимите пластиковый воротник с машины (на фото не показан). На этом этапе целесообразно очистить старые остатки кофе из головки группы и алюминиевого ободка под извлечённой вставкой.

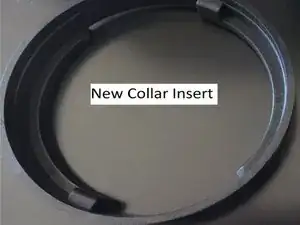

Теперь вставьте новую вставку воротника группы в корпус.

Ориентация вставки не имеет критического значения, просто убедитесь, что она правильно установлена в корпусе (малые выступы находятся в соответствующих отверстиях).
