Разборка нижних крышек Breville BKC600XL
Это руководство является предварительным условием для удаления или замены любой детали, расположенной внутри основного корпуса устройства.
Шаг 1

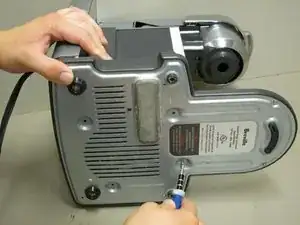

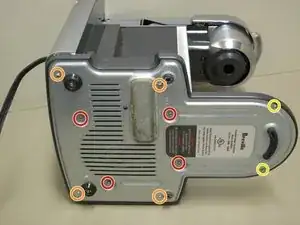

Используйте отвёртку Phillips #0, чтобы удалить следующие десять винтов:
Четыре винта Phillips длиной 18 мм.
Четыре винта Phillips длиной 9,75 мм.
Два винта Phillips длиной 8 мм.

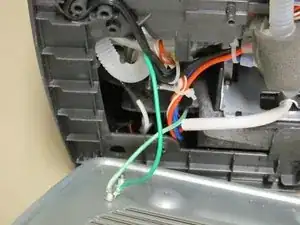

Крышка не снимется полностью. Оставьте зеленый заземляющий провод подключенным к крышке.
Шаг 2

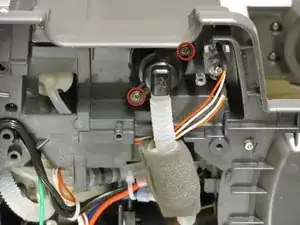

Удалите два винта Phillips длиной 14,5 мм.

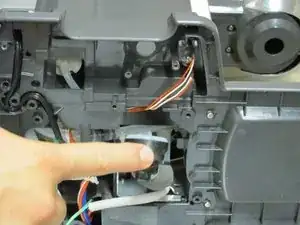

Убедитесь, что только клапан водоподачи может двигаться.
Шаг 3

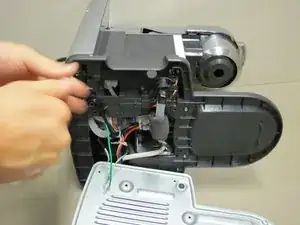

Используйте отвёртку Phillips #0, чтобы удалить следующие шесть винтов:
Шесть винтов Phillips длиной 14,5 мм.
Шаг 4

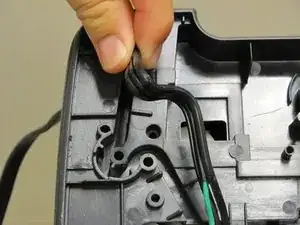

Удалите силовой кабель из паза. (черный провод, ведущий к зеленому проводу.)
Это создаст большую свободу для провода, чтобы у вас было больше места для работы.
НЕ удаляйте зеленый провод с крышки, к которой он подключён.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
