Замена нагревательной спирали Cuisinart CHW-12
Если у Вас каждый день получается холодный кофе, скорее всего нагревательная спираль вышла из строя. Небольшая вероятность — что от спирали оторвался провод, что может дать тот же эффект. В любом случае Вам потребуется вынуть нагревательную спираль из кофеварки для ремонта или полной замены. Для успешного завершения этого руководства Вам нужно уметь паять.
Шаг 1
Отключите кофеварку от источника питания.

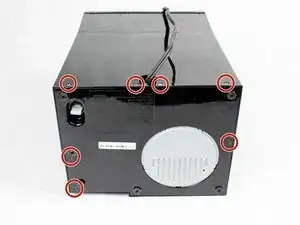

Используйте крестообразную отвертку Phillips, чтобы выкрутить четыре винта 7 мм с задней стороны и три винта 8 мм с нижней стороны. Это освободит нижнюю крышку.
Шаг 2

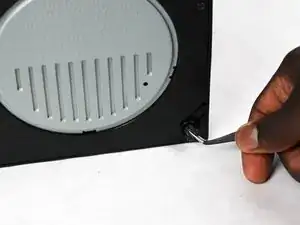

Пинцетом снимите две резиновые ножки, отмеченные на приложенных фотографиях.
Удалите оба винта Phillips 8 мм, расположенные в отверстиях, где только что были сняты ножки.
Шаг 3

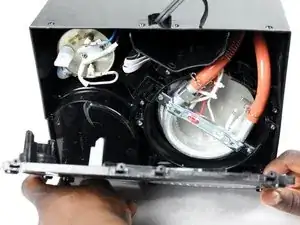

Осторожно снимите крышку с нижней части кофеварки. Это даст доступ к внутренностям устройства.

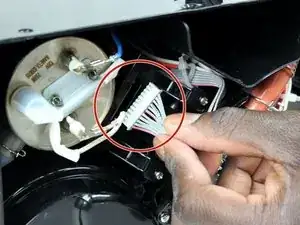

Выньте серый ленточный кабель прямо из чёрного фиксационного разъёма.
Шаг 4

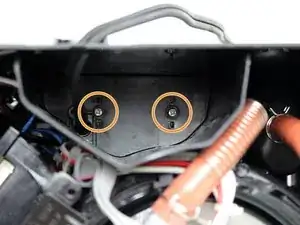

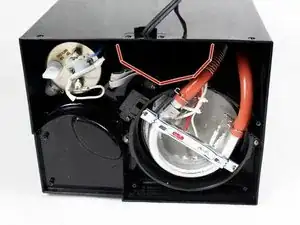

Найдите винты Phillips, удерживающие отмеченный пластиковый щит.
Удалите два винта 14 мм крестовой отверткой Phillips.

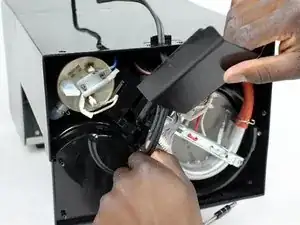

Осторожно сдвиньте щит в сторону вдоль сетевого шнура и отложите его.
Шаг 5

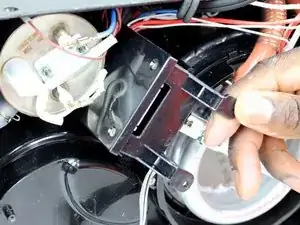

Удалите два винта Phillips 14 мм, фиксирующие пластиковый монтажный корпус.
Выньте пластмассовый монтажный корпус прямо из кофеварки.
Шаг 6

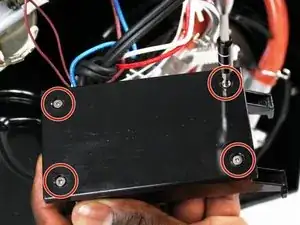

Удалите четыре винта Phillips 11 мм в каждом углу пластикового монтажного корпуса.
Снимите верхнюю часть с пластиковой оболочки.

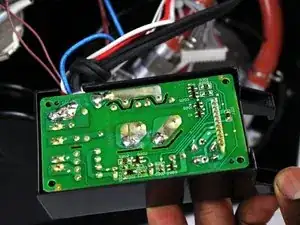

Поднимите печатную плату из пластиковой оболочки и отложите её до следующего шага.
Шаг 7

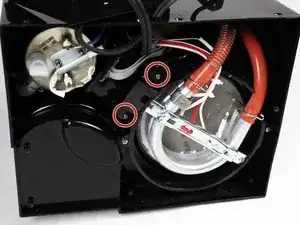

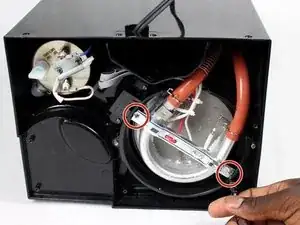

Удалите два винта Phillips 14 мм, которые удерживают нагревательную спираль на месте.
Шаг 8

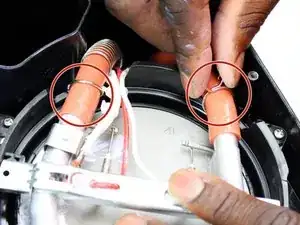

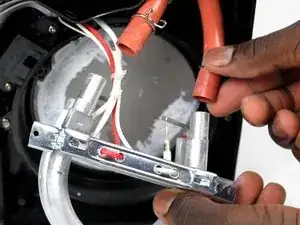

Отодвиньте каждую хомут-скобу так, чтобы она больше не удерживала шланг на нагревательной спирали.
После освобождения хомутов снимите оба шланга с концов нагревательной спирали.
Отложите спираль.
Шаг 9

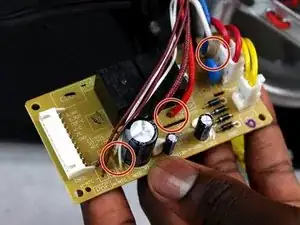

Отпаяйте каждый из четырёх проводов, соединяющих спираль с печатной платой.
Паяльник может вызвать ожоги при неправильном использовании.
При пайке новых проводов убедитесь, что они вставлены в те же отверстия, из которых были удалены соответствующие провода.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
