Замена сцепления модели Kenmore 110

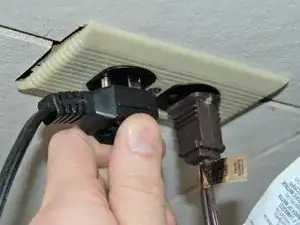

Выключите стиральную машину из сети.

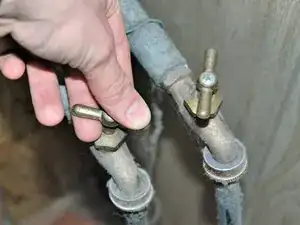

Закройте оба водоснабжающих шланга — горячую и холодную воду.

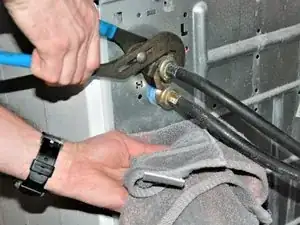

Отключите подводящие шланги, используя плоскогубцы. Используйте полотенце, чтобы поймать любую воду, которая может вытечь.

Используйте плоскогубцы для снятия напряжения со стяжного зажима шланга и вытащите сливной шланг из машины.

При отключении шланга выйдет вода.

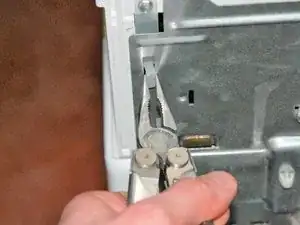

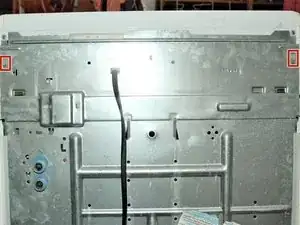

Сожмите пластиковые защелки с помощью тонкогубцев и протолкните их через металлическую заднюю панель.

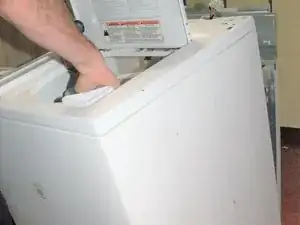

Поднимите панель управления, расположенную на верхней части стиральной машины.

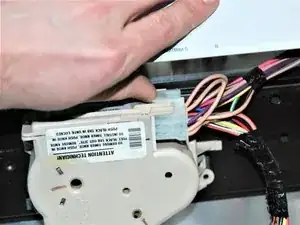

Поднимите пластиковую защелку на разъёме проводов таймера и потяните от таймера.

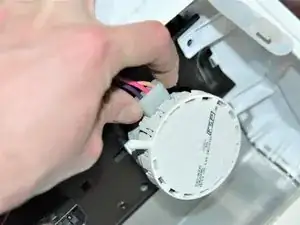

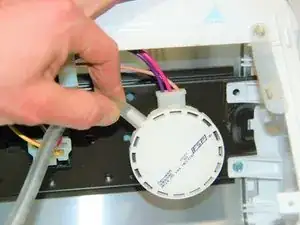

Отключите шланг и проводку от контроля уровня воды.

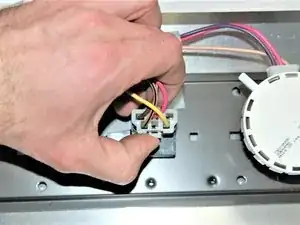

Нажмите на защелку и снимите разъём, расположенный рядом с контролем уровня воды на внутренней стороне панели управления.

Вытащите разъём из безопасности двери, расположенной на основной части верхней части стиральной машины.

Отключите землю зелёного провода внутри панели управления с помощью трещотки и головки на 6,35 мм.

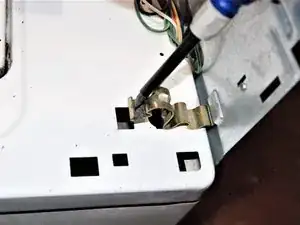

Используйте плоскую отвертку, чтобы вытащить зажимы с левой и правой стороны вверху машины, где была панель управления.

Осторожно потяните крышку спереди, чтобы отделить её от основания, оставив открытую бак, мотор и трансмиссию.

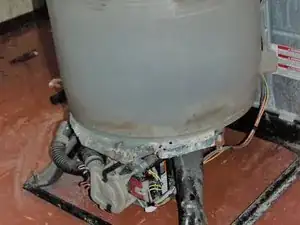

Осторожно наклоните стиральную машину и поставьте её на заднюю панель.

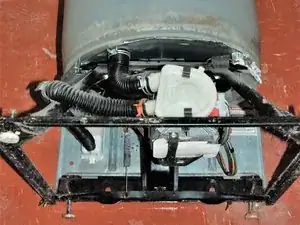

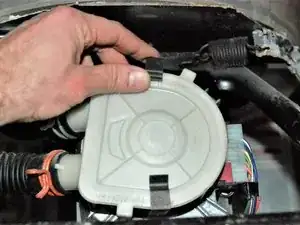

Снимите защелки насоса.

Оставьте шланги насоса подключёнными и отодвиньте насос в сторону.

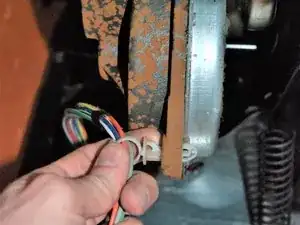

Поднимите защелку и снимите разъём проводки мотора.

Удалите пластиковую защелку с корпуса трансмиссии.

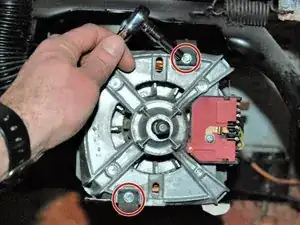

Снимите винты защелки мотора с помощью трещотки и головки на 6,35 мм.

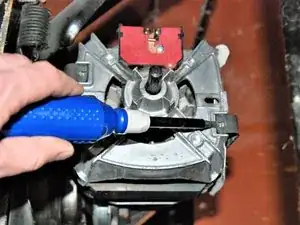

Используйте плоскую отвертку, чтобы открыть защелки с мотора.

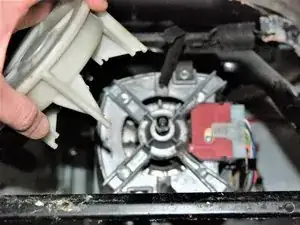

Отделите мотор от трансмиссии.

Обязательно проверьте резиновую муфту мотора, пока они разъединены. У мотора и трансмиссии будет пластиковая деталь с тремя штыревыми соединениями, которые входят в резиновую муфту. Проверьте, чтобы пластиковые штыри не были сломаны, и чтобы резиновая муфта не была треснувшей.

Если муфта мотора треснута или сломана, её необходимо заменить.

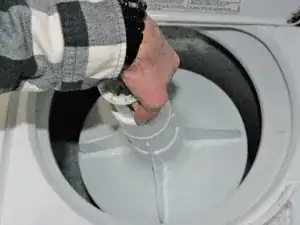

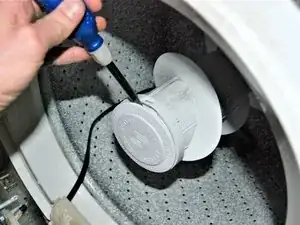

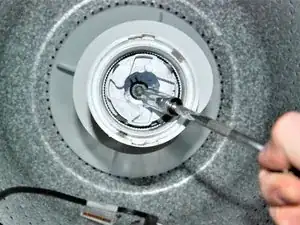

Внутри стиральной машины используйте плоскую отвертку, чтобы снять крышку с агитатора.

Снимите гайку вала трансмиссии с помощью трещотки и головки на 11,11 мм.

Снимите агитатор, потащив его от вала трансмиссии.

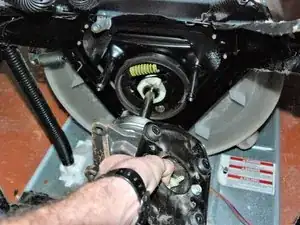

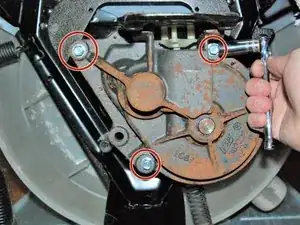

На дне машины удалите 3 винта, которые удерживают трансмиссию на месте, с помощью трещотки и головки на 9,53 мм.

Осторожно вытащите трансмиссию из стиральной машины.

Снимите металлическую шайбу с вала трансмиссии.

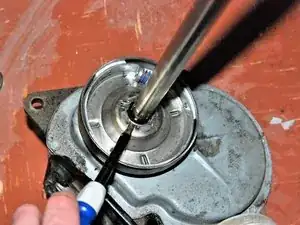

Проведите плоской отверткой, чтобы снять защелку с вала трансмиссии.

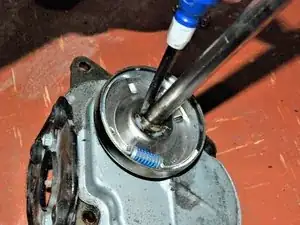

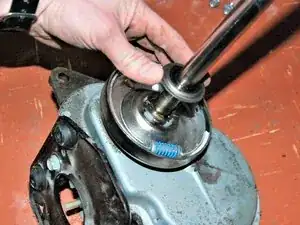

Снимите пружинную защелку со сцепления с помощью плоской отвертки.

Снимите сцепление.
